Кран ГШК межфланцевый


Краны запорные / Газовые шаровые краны ГШК

Кран ГШК межфланцевый

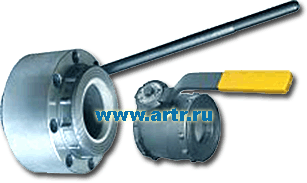

Кран шаровый газовый ГШК межфланцевый

Кран ГШК межфланцевый устанавливается между ответными фланцами трубопровода с помощью стандартных болтов. По желанию заказчика возможна комплектация ответными фланцами и крепежом.

Краны выпускаются следующих видов:

По климатическому исполнению:

-
Шаровые краны DN50:
- Кран шаровой ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40 оС до +80 оС).
- Кран  северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60 оС до +80 оС). В обозначение крана добавляется буква «Н».
- Шаровые краны DN80, DN100:
- Материал корпуса - сплав Д16Т (от –60 оС до +80 оС).

В зависимости от транспортируемой среды трубопровода:
Кран с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода.

-
Кран шаровой ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: очищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».

Разрешение Ростехнадзора № РРС 00-24251 от 16.04.2007г
Сертификат соответствия № РОСС RU.АЕ56.В06294 от 07.07.2006г



Технические параметры межфланцевых кранов ГШК


Параметр

Значение

Условный проход, DN

50; 80; 100

Способ крепления к трубопроводу

С помощью стандартных болтов. Для кранов DN50 в обозначение добавляется "Ф1"

Рабочее давление, PN:



- для кранов DN 50

1,6; 2,5; 4,0 МПа

- для кранов DN 80 и DN 100

1,6; 2,5 МПа

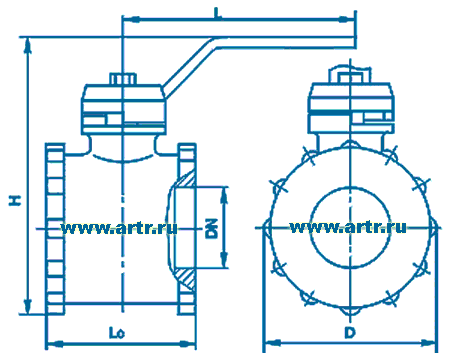

Габаритные и присоединительные размеры



Кран шаровой газовый ГШК межфланцевый



Обозначение

DN

D

Lc

L

H

Масса, кг

ГШК 50Ф1

50

100

90

220

190

2,75

ГШК 80

80

190

128

400

315

7,2

ГШК 100

100

218

150

400

340

9,9
