Кран 11с64п


Краны запорные

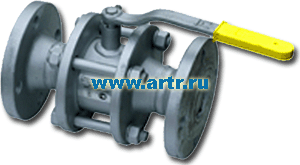

Кран 11с64п


Кран 11с64п предназначен для применения на трубопроводах в качестве запорного устройства.

Кран 11с64п имеет стандартную строительную длину, аналогичную стальным задвижкам ЗКЛ-2-25 (задвижка стальная клиновая 30с64нж Ру25), что делает их взаимозаменяемыми. Основными неоспоримыми преимуществами шаровых кранов 11с64п от задвижек 30с64нж является: меньший вес, любое установочное положение (как вертикальное, так и горизонтальное,). Основным недостатком можно считать: меньшую максимальную температуру рабочей среды до +200оС у шаровых кранов 11с64п, против до +425 оС у стальных задвижек 30с64нж.


11с64п


Кран 11с64п стальной шаровой с цельносварным корпусом имеет тип присоединяется: фланец/фланец.

Условный диаметр Ду25-100мм.

Условное рабочее давление: Ру25 кг/см2.

Рабочая среда крана: для воды, для  пара, для сжатого воздуха, природного газа, для нефтепродуктов.

Порядок установки: устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Кран шаровой 11с64п не требует технического обслуживания.

Материалы: Корпус, ракоятка – сталь 20; Шар, шток – нержавеющая сталь 20х13; Винт, гайка, шпилька, шайба – сталь 10; Уплотнительные кольца шара– фторопласт Ф4К20; Прокладки – фторопласт Ф4; Уплотнительные кольца штока - резина ИРП-1287.

Класс герметичности затвора: «А».

Показатель надежности – 7000 циклов.

Срок службы - 10 лет.

На все шаровые краны серии: гарантия 18 месяцев.




Габаритные и присоединительные размеры



Кран 11с64п

  Наименование деталей

1

Фланец

2

Корпус

3

Стакан

4

Рукоятка

5

Ш тифт

6

Шток

7

Фланец

8

Кольцо уплот. шара

9

Прокладка штока

10

Кольцо упл. корпуса

11

Гайка

12

Шпилька

13

Граверная шайба

14

Пробка шаровая

15

Кольцо уплот. штока

16

Болт



Ду, мм

Диаметр прохода, мм

Размеры, мм

Масса, кг

L

H

A

Ду25

24

165

135

170

6,3

Ду32

30

180

145

170

7,3

Ду40

37

190

170

170

8,6

Ду50

49

250

190

250

13,4

Ду80

75

280

230

270

21,2

Ду100

75

300

250

270

26,0


Строительная длина кранов 11с64п совпадает с длиной стальной задвижки 30с64нж Py25.

1. Один из главных элементов крана 11с64п это запорный шар. У кранов он выполнен из бесшовной трубы, в то время как многие производители делают свои шары для кранов из листа с применением сварки, в связи, с чем на шаре появляется шов, который  дополнительно нагружает фторопластовые уплотнения, уменьшая срок службы. Вследствие этого показатель надежности, наработка на отказ, у кранов 11с64 составляет 2500 циклов, в отличие от аналогичных кранов у которых он составляет 500 циклов.
2. В кранах 11с64п используются кольца из фторопласта с добавлением графита Ф4К20. Графит позволяет увеличить износостойкость почти на два порядка, а значит и ресурс самого крана.
3. Стяжные краны  сделаны из более толстостенного корпуса. Вес крана Ду80 приблизительно на 20% больше аналогов произведенных на территории СНГ, а Ду150 доходит до 50%.
4. Качество продукции проверено многолетней безаварийной эксплуатацией.

   Кран  11с64п шаровой стальной с разборным корпусом фланцевый стандартнопроходной предназначен для полного перекрытия технической воды, пара, нефтепродуктов или природного газа в трубопроводах. Этот уникальный кран соответствует самым высоким мировым стандартам и рекомендован к применению в системах тепловодоснабжения, в нефте- и газопроводах, в сфере жилищно-коммунального хозяйства, в промышленных и строительных комплексах. Особенностью крана 11с64п является разборный корпус.Это позволяет, в случае необходимости, осуществлять замену составных деталей крана без его демонтажа из трубопровода. Краны 11с64п диаметрами условными 50, 80 и 100  заменяют задвижки 30с64нж соответствующих диаметров при условии, что температура рабочей среды не превышает 200°С.

Монтаж крана производится только в закрытом положении. Кран 11с64п следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Открытие крана производится поворотом ручки-рычага против часовой стрелки до упора, закрытие-по часовой стрелке. Положение ручки параллельно проходному каналу шара соответствует полному открытию крана. Существуют ограничители хода как для полного открытия, так и для полного закрытия. Использовать кран 11с64п в качестве регулирующего или дроссельного устройства не допускается.


Преимущества
- европейское качество
- низкая цена по сравнению с европейскими аналогами
- разборный корпус
- строительная длина кранов Ду50, Ду80 и Ду100 соответствует задвижкам 30с64нж
- универсальность - помимо жидких сред, используются и для природного газа
- нержавеющие шар и шток
- шар крана изготовлен из бесшовной нержавеющей трубы, что повышает его рабочий ресурс и
  обеспечивает высокую герметичность крана
- шток крана имеет двойное уплотнение и защищен от вырывания специальной конструкцией, что обеспечивает
  безопасность
- в качестве уплотнительного материала используется фторопласт Ф4К20, который в два раза превосходит
  по износостойкости обычный фторопласт Ф4
- сварной шов между корпусом и фланцами проконтролирован ультразвуковым методом по всей его длине
- устанавливается кран на трубопроводе в любом положении (горизонтально или вертикально)
- гарантия 18 месяцев, срок эксплуатации до 10 лет , наработка на отказ, не менее 2500 циклов

Кран 11с64п изготовлен, проверен и испытан в соответствии с ГОСТами и Техническими Условиями, разрешен к применению на территории Российской Федерации, что подтверждено сертификатом, разрешением на применение и санитарно-эпидемиологическим заключением.
