Кран 11с42п


Краны запорные

Кран 11с42п




11с42п

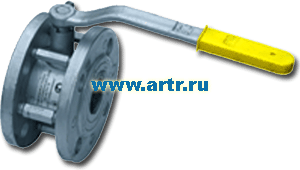

Кран 11с42п стальной шаровой с цельносварным корпусом, компактный, с уменьшенной монтажной длинной предназначен для применения на трубопроводах в качестве запорного устройства и имеет тип присоединяется: фланец/фланец.

Условный диаметр Ду25-250мм.

Условное рабочее давление: Ру16 кг/см2.

Рабочая среда: для воды, для  пара, для сжатого воздуха, природного газа, для нефтепродуктов.

Порядок установки: устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Кран шаровой 11с42п не требует технического обслуживания.

Материалы: Корпус, ракоятка – сталь 20; Шар, шток – нержавеющая сталь 20х13; Винт, гайка, шпилька, шайба – сталь 10; Уплотнительные кольца шара– фторопласт Ф4К20; Прокладки – фторопласт Ф4; Уплотнительные кольца штока - резина ИРП-1287.

Класс герметичности: «А».

Показатель надежности – 7000 циклов.

Срок службы - 10 лет.

На все шаровые краны: гарантия 18 месяцев.

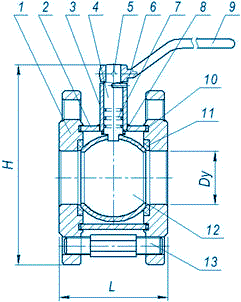

Габаритные и присоединительные размеры


Кран 11с42п

  Наименование деталей:

1

Фланец

2

Корпус

3

Стакан

4

Шток

5

Болт

6

Штифт

7

Кольцо уплот.  штока

8

Прокладка штока

9

Ручка

10

Кольцо уплот. корпуса

11

Кольцо уплот. шара

12

Пробка шаровая

13

Шпилька



Ду, мм

 Диаметр прохода, мм

Размеры, мм

Масса, кг

L

H

Ду25 с ручкой

24

69

130

3,0

Ду32 с ручкой

30

73

135

4,0

Ду40 с ручкой

37

84

145

5,0

Ду50 с ручкой

49

97

170

6,2

Ду65 с ручкой

49

99

180

8,5

Ду80 с ручкой

75

125

215

10,8

Ду100 с ручкой

75

125

240

12,6

Ду125 с ручкой

98

170

280

23,0

Ду150 с ручкой

98 170 305 29,0

Ду200 с редуктором

148

200

450

56,0


Краны 11с42п с укороченной строительной длиной (прекрасная альтернатива затвору дисковому поворотному)
1. Один из главных элементов запорного крана 11с42п это запорный шар. У кранов он выполнен из бесшовной трубы, в то время как многие производители делают свои шары для кранов из листа с применением сварки, в связи, с чем на шаре появляется шов, который  дополнительно нагружает фторопластовые уплотнения, уменьшая срок службы. Вследствие этого показатель надежности, наработка на отказ, у кранов  составляет 2500 циклов, в отличие от аналогичных кранов у которых он составляет 500 циклов.
2. В шаровых кранах 11с42п используются кольца из фторопласта с добавлением графита Ф4К20. Графит позволяет увеличить износостойкость почти на два порядка, а значит и ресурс самого крана.
3. Стяжные краны сделаны из более толстостенного корпуса. Вес крана Ду80 приблизительно на 20% больше аналогов произведенных на территории СНГ, а Ду150 доходит до 50%.
4. Качество продукции проверено многолетней безаварийной эксплуатацией.

Кран 11с42п шаровой стальной с разборным корпусом фланцевый предназначен для полного перекрытия технической воды, пара, нефтепродуктов или природного газа в трубопроводах. Этот уникальный кран соответствует самым высоким мировым стандартам и рекомендован к применению в системах тепловодоснабжения, в нефте- и газопроводах, в сфере жилищно-коммунального хозяйства, в промышленных и строительных комплексах. Главной особенностью данного крана является укороченная строительная длина, что позволяет применять его в качестве альтернативы поворотному затвору.    Кран 11с42п имеет разборный корпус. Это позволяет, в случае необходимости, осуществлять замену составных деталей крана без его демонтажа из трубопровода. Монтаж крана производится только в закрытом положении. Кран 11с42п следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Открытие крана производится поворотом ручки-рычага против часовой стрелки до упора, закрытие по часовой стрелке. Положение ручки параллельно проходному каналу шара соответствует полному открытию крана. Существуют ограничители хода как для полного открытия, так и для полного закрытия. Использовать кран в качестве регулирующего или дроссельного устройства не допускается.

Преимущества
- европейское качество
- низкая цена по сравнению с европейскими аналогами
- короткая строительная длина сопоставимая с длиной затвора поворотного
- разборный корпус
- универсальность - помимо жидких сред, используется и на природный газ
- нержавеющие шар и шток
- шар крана 11с42п изготовлен из бесшовной нержавеющей трубы, что повышает его рабочий ресурс и
  обеспечивает высокую герметичность крана
- шток крана имеет двойное уплотнение и защищен от вырывания специальной конструкцией, что обеспечивает
  безопасность
- в качестве уплотнительного материала шара используется фторопласт Ф4К20, который в два раза превосходит
  по износостойкости обычный фторопласт Ф4
- сварной шов между корпусом и фланцами проконтролирован ультразвуковым методом по всей его длине
- устанавливается кран на трубопроводе в любом положении (горизонтально или вертикально)
- гарантия 18 месяцев, срок эксплуатации до 10 лет , наработка на отказ-не менее 2500 циклов

Кран 11с42п изготовлен, проверен и испытан в соответствии с ГОСТами и Техническими Условиями, разрешен к применению на территории Российской Федерации, что подтверждено сертификатом, разрешением на применение и санитарно-эпидемиологическим заключением.
