Краны
запорные
|
Кран 11с33п |
|
|
|
|
|
|

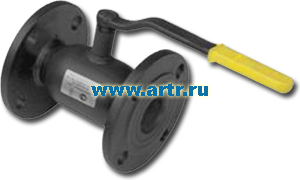

Кран
стальной шаровой 11с33п с
цельносварным корпусом,
предназначен для применения
на трубопроводах в качестве
запорного устройства и
имеет тип присоединяется:
фланец /фланец.
Условный
диаметр Ду50-150мм.
Условное рабочее давление
Ду50-150мм:
Ру16 кг/см2
.
Рабочая среда: для воды
(питьевого и технического
назначения), для пара,
для сжатого
воздуха, природного газа,
для нефтепродуктов.
Порядок установки: устанавливается на
трубопроводе в любом
положении в местах доступных
для эксплуатации. Кран
шаровой 11с33п не требует
технического обслуживания.
Материалы :
Корпус, ракоятка – сталь 20;
Шар, шток – нержавеющая
сталь 20х13;
Винт, гайка, шпилька, шайба
– сталь 10;
Уплотнительные кольца шара–
фторопласт Ф4К20;
Прокладки – фторопласт Ф4;
Уплотнительные кольца штока
- резина ИРП-1287.
Класс герметичности затвора: «А».
Показатель надежности – 7000
циклов.
Срок службы - 10 лет.
На все шаровые краны:
гарантия 18 месяцев. |
|
|
|
|

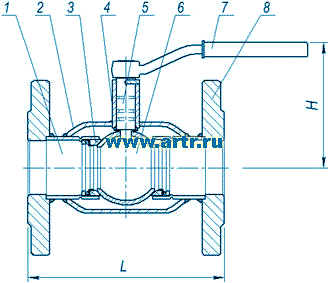

Габаритные и присоединительные размеры крана
11с33п
|
Наименование деталей:
1 - Патрубок
2 - Корпус
3 - Шайба стопорная
Пружина тарельчатая
Втулка крепежная
Кольцо уплот. пробки шаровой
4 - Стакан
5 - Шток
Прокладка штока
Кольцо упл. штока
Штифт
6 - Пробка шаровая
7 - Ручка поворотная
Болт крепежный
8 - Фланцы соединительные
|
|
|
|
Ду, мм |
Диаметр
прохода, мм |
Размеры,
мм |
Масса,
кг |
|
L |
H |
A |
|
Ду50 |
40 |
180 |
120 |
250 |
6,6 |
|
Ду65 |
50 |
190 |
130 |
250 |
10,2 |
|
Ду80 |
65 |
210 |
170 |
270 |
12,5 |
|
Ду100 |
80 |
230 |
180 |
270 |
15,5 |
|
Ду150 |
125 |
350 |
200 |
|
33,0 |
|
|
|
|
Кран шаровой фланцевый 11с33п отличаются
европейским качеством и умеренной ценой.
Строительная длина кранов 11с33п совпадает с
длиной стальной задвижки 31с41нж / 30с41нж
Py 16. При этом кран дешевле стальной
задвижки сопоставимого диаметра на 20-30% |
|
|
1. Один из главных элементов
это запорный шар. У кранов 11с33п он
выполнен из бесшовной трубы, в то время как
многие производители делают свои шары для
кранов из листа с применением сварки, в
связи, с чем на шаре появляется шов,
который дополнительно нагружает
фторопластовые уплотнения, уменьшая срок
службы. Вследствие этого показатель
надежности, наработка на отказ, у кранов составляет 2500 циклов, в отличие от
аналогичных кранов у которых он составляет
500 циклов.
2. В кранах используются
кольца из фторопласта с добавлением графита
Ф4К20. Графит позволяет увеличить
износостойкость почти на два порядка, а
значит и ресурс самого крана.
3. Стяжные краны 11с33п сделаны из
более толстостенного корпуса. Вес крана Ду80
приблизительно на 20% больше аналогов
произведенных на территории СНГ, а Ду150
доходит до 50%.
4. Качество продукции проверено многолетней
безаварийной эксплуатацией.
Кран шаровой 11с33п стальной цельносварной стандартнопроходной
фланцевый предназначен для полного
перекрытия питьевой и технической воды,
пара, нефтепродуктов или природного газа в
трубопроводах. Этот уникальный кран
соответствует самым высоким мировым
стандартам и рекомендован к применению в
системах тепловодоснабжения, в нефте- и
газопроводах, в сфере жилищно-коммунального
хозяйства, в промышленных и строительных
комплексах. Особенностью крана 11с33п
является то, что он полностью заменяет
стальную задвижку 30с41нж при условии, что
температура рабочей среды не превышает
200°С. Монтаж крана производится только в
закрытом положении. Кран 11с33п следует
устанавливать на трубопроводе в местах,
доступных для осмотра и обслуживания.
Открытие крана производится поворотом
ручки-рычага против часовой стрелки до
упора, закрытие-по часовой стрелке.
Положение ручки параллельно проходному
каналу шара соответствует полному открытию
крана. Существуют ограничители хода как для
полного открытия, так и для полного
закрытия. Использовать шаровой кран 11с33п в
качестве регулирующего или дроссельного
устройства не допускается.
|
|
|
|
Преимущества
- европейское качество
- стоимость крана ниже на 20-30% по
сравнению со стальной задвижкой 30с41нж
- строительная длина соответствует задвижкам
30с41нж аналогичных диаметров
- универсальность - помимо жидких сред,
используются и для природного газа
- не требуют обслуживания (подтягивание и
смазка)
- благодаря цельносварной конструкции краны имеют высокий класс
герметичности и меньший
вес по сравнени с кранами других
конструкций
- нержавеющие шар и шток
- шар крана изготовлен из
бесшовной трубы, что повышает его рабочий
ресурс
- шток крана имеет двойное уплотнение и
защищен от вырывания специальной
конструкцией, что обеспечивает
безопасность
- в качестве уплотнительного материала шара
используется фторопласт Ф4К20, который в два
раза превосходит
по износостойкости обычный фторопласт Ф4
- сварной шов между корпусом и фланцами
проконтролирован ультразвуковым методом по
всей его длине
- ручка крана съемная и переставляется на
180°
- устанавливается кран на трубопроводе в
любом положении (горизонтально или
вертикально)
- гарантия 18 месяцев, срок эксплуатации до
10 лет , наработка на отказ - не менее 7000
циклов
Кран 11с33п изготовлен, проверен и испытан в
соответствии с ГОСТами и Техническими
Условиями, разрешен к применению на
территории Российской Федерации, что
подтверждено сертификатом, разрешением на
применение и санитарно-эпидемиологическим
заключением. |
|
|
|
|
