Краны
запорные
|
Кран
11ч37п фланцевый |
|
|
|
Кран
11ч37п предназначен для применения в качестве
запорного устройства на трубопроводах воды,
пара, природного газа, масла и других сред,
нейтральных к материалам деталей крана. |
|
Кран 11ч37п поставляется в
комплекте с паспортом, руководством по
эксплуатации и сертификатом соответствия.
Ручка-ручаг в комплект поставки не входит.
|
|
 |
Рабочая среда: |
вода, пар при температуре до
200оС |
|
природный и топливный газ
при температуре до 100оС |
|
нефтепродукты при
температуре до 90оС |
|
Рабочее давление: |
1,0МПа (10 кгс/см2) |
|
Присоединение к трубопроводу: |
фланцевое |
|
Установочное положение: |
любое |
|
Направление подачи рабочей среды:
|
любое |
|
Климатическое исполнение: |
УХЛ-4; У2 ГОСТ 15150-69 |
|
Материал корпусных деталей: |
серый чугун СЧ20 |
|
Запорный орган: |
шар из нержавеющей стали Ст
12Х18Н10Т |
|
Уплотнение: |
фторопласт Ф4 ГОСТ 10007-80Е |
|
Герметичность затвора по: |
ГОСТ 9544-93 класс В |
|
|
|
|

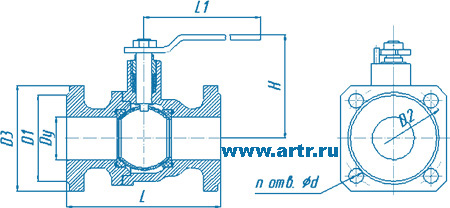

Габаритные
и присоединительные размеры
|
|
 |
|
|
|
Проход условный, Ду
|
Размеры, мм |
Масса, кг |
|
L |
B |
D1 |
D2 |
D3 |
H |
H1 |
n |
d |
|
Ду50 |
180 |
140 |
102 |
125 |
125 |
295 |
375 |
4 |
18 |
18 |
|
Ду65 |
190 |
185 |
118 |
140 |
135 |
325 |
410 |
4 |
18 |
23 |
|
Ду80 |
210 |
224 |
133 |
160 |
150 |
350 |
448 |
4 |
18 |
28.6 |
|
Ду100 |
230 |
262 |
158 |
180 |
215 |
406 |
514 |
8 |
18 |
38 |
|
Ду150 |
280 |
337 |
212 |
240 |
240 |
560 |
700 |
8 |
22 |
72 |
|
Ду200 |
330 |
386 |
268 |
295 |
295 |
710 |
920 |
8 |
22 |
120 |
|
|
|
|
Кран
шаровой 11ч37п изготавливается на
условный диаметр 50, 65, 80, 100, 150 и 200
мм и условное давление 1,0 Мпа,
изготавливается из ковкого чугуна и
применяется в качестве запорного устройства
для трубопроводов транспортирующих:
для топливного газа, для природного
газа, для воды, для пара, для нефтепродуктов
при температуре до 200оС. |
|
|
|
|
|
|
