СЧЕТЧИКИ
|
Счетчик жидкости винтовой ППВ
|
|
 |
Назначение |
Счетчик ППВ
предназначен для измерения
суммарного и разового
количества светлых
нефтепродуктов, сжиженного
газа и других неагрессивных
жидкостей, применяются как в
стационарных технологических
установках, так и в
передвижных средствах
заправки и перекачки
нефтепродуктов. |
|
Комплектация |
Счетчик жидкости ППВ
комплектуются механическим
отсчетным устройством (СУ)
или устройством съема
сигналов (УСС) с
контроллером типа КУП с
электронным цифровым
отсчетным указателем
разового и суммарного учета,
также пультом дистанционной
передачи информации
"Весна-ТЭЦ". |
|
Стандарт |
ГОСТ 12820-80 |
|
|
|
|
Принцип действия винтовых счётчиков ППВ
напоминает работу экструдера и заключается в
том, что два винта находящиеся в зацеплении
вращаются под действием потока жидкости,
отмеряют при каждом обороте некоторый объем.
Вращение винтов через магнитную муфту,
передается в счетный механизм, преобразуясь
в единицы объема. |
|
|
|

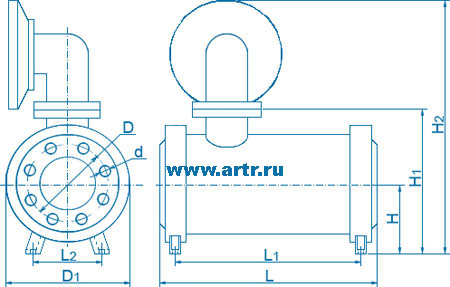

Габаритные и
присоединительные размеры |
|
|
|
|
|
Тип счетчика |
L, мм |
L1, мм |
L2, мм |
H, мм |
H1, мм |
H2, мм |
D, мм |
D1, мм |
d,
мм |
|
ППВ-100/1,6 |
480 |
400 |
140 |
130 |
348* |
610 |
180 |
255 |
M16 |
|
ППВ-100/6,4 |
510 |
285 |
180 |
180 |
437* |
700 |
200 |
300 |
N24 |
|
ППВ-150/1,6 |
789 |
280 |
280 |
220 |
516* |
780 |
280 |
390 |
M30 |
|
ППВ-150/6,4 |
789 |
280 |
280 |
220 |
516* |
780 |
280 |
390 |
M30 |
|
|
* - в зависимости от
комплектации
|
|
|
|
Технические характеристики |
|
|
|
Тип счетчика |
Цена деления отсчетного
устройства, л |
Условный проход, ДУ, мм |
Рабочее давление, МПа |
Температура изм. жидк., °С |
Класс точности |
Масса, кг |
|
механ. |
электр. |
|
ППВ-100/1,6 |
10 |
1 |
100 |
1,6 |
от -50 до +50 |
0,25; 0,5 |
45 |
|
ППВ-100/6,4 |
10 |
1 |
100 |
6,4 |
от -50 до +50 |
0,25; 0,5 |
135 |
|
ППВ-150/1,6 |
10 |
1 |
150 |
1,6 |
от -50 до +50 |
0,25; 0,5 |
270 |
|
ППВ-150/6,4 |
10 |
1 |
150 |
6,4 |
от -50 до +50 |
0,25; 0,5 |
270 |
|
|
|
|
|
|
Тип счетчика |
Класс точности |
Диапазон вязкости измеряемой
жидкости, мм2/с |
|
0,55-1,1 | 1,1-6,0 |
6,0-60 |
60-300 |
|
Расход, м3/ч |
|
min |
ном |
max |
min |
ном |
max |
min |
ном |
max |
|
ППВ-100/1,6 |
0,25 |
18 |
120 |
180 |
18 |
120 |
180 |
18 |
120 |
180 |
|
0,5 |
15 |
120 |
180 |
15 |
120 |
180 |
15 |
120 |
180 |
|
ППВ-100/6,4 |
0,25; 0,5 |
18 |
120 |
180 |
18 |
120 |
180 |
18 |
120 |
180 |
|
ППВ-150/1,6 |
0,25; 0,5 |
30 |
250 |
420 |
30 |
250 |
420 |
30 |
250 |
420 |
|
ППВ-150/6,4 |
0,25; 0,5 |
30 |
250 |
420 |
30 |
250 |
420 |
30 |
250 |
420 |
|
|
|
