СЧЕТЧИКИ
|
Счетчик
жидкости турбинный ППТ-ВП
|
|
 |
Назначение |
Счетчик ППТ-ВП предназначен
для
измерения объема жидкости
для внутрихозяйственного
учета класс 0,5 |
|
измерение объема жидкости
для коммерческого учета
класс 0,25 |
|
Исполнение
|
взрывозащищённое,
допускается устанавка во
взрывоопасных зонах класса 2
по ГОСТ Р 51330.9-99. По
защищенности от воздействия
окружающей среды ВП
изготовлены в исполнения
IР-67 по ГОСТ 14254-96 и
климатического исполнения У
категории 2 по ГОСТ
15150-69. |
|
Материал
преобразователя
соприкасающиеся с измеряемой
жидкостью |
наконечник - 20Х13Л |
|
втулки, опора, обойма -
12Х18Н9Т |
|
турбинка - 40Х13 |
|
Категория размещения |
1 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-40°С до +50°С |
|
Присоединение |
фланцевое по ГОСТ 12821 |
|
Напряжение питания |
220В +10% -15%, ток
переменный, частота - 50 Гц |
|
Потребляемая мощность |
не более - 40Вт |
|
|
|
|
Счетчик
жидкости ППТ-ВП состоит из следующих функциональных
блоков:
- преобразователь первичный турбинный ППТ;
- вторичный прибор;
- внешние устройства.
Эксплуатируются в условиях установленных для
УХЛ,
Изготавливаются в химическом и
общепромышленном исполнении.
|
|

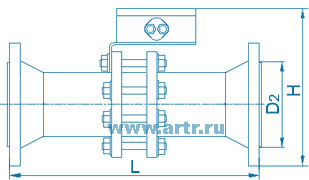

Габаритные и
присоединительные размеры |
|
|
|
счетчик ППТ-ВП (Ру=1,6МПа) |
|
  |
|
Обозначение счетчика |
Dy |
L |
H |
D |
D1 |
D2 |
d |
кол-во отв. |
|
ППТ
65-1,6-ВП |
65 |
280 |
250 |
180 |
145 |
122 |
18 |
4 |
|
ППТ
80-1,6-ВП |
80 |
378 |
258 |
195 |
160 |
133 |
18 |
8 |
|
ППТ
100-1,6-ВП |
100 |
480 |
275 |
215 |
180 |
158 |
18 |
8 |
|
ППТ
150-1,6-ВП |
150 |
780 |
410 |
280 |
240 |
212 |
22 |
8 |
|
|
|
|
счетчики ППТ-ВП (Ру=1,6МПа) |
 |
|
Обозначение счетчика |
Dy |
L |
H |
D |
D1 |
D2 |
d |
кол-во отв. |
|
ППТ
65-6,4-ВП |
65 |
300 |
270 |
200 |
160 |
122 |
22 |
8 |
|
ПТ
80-6,4-ВП |
80 |
370 |
285 |
210 |
170 |
133 |
22 |
8 |
|
ППТ
100-6,4-ВП |
100 |
480 |
320 |
250 |
200 |
158 |
22 |
8 |
|
ППТ
150-6,4-ВП |
150 |
780 |
450 |
340 |
280 |
212 |
22 |
8 |
|
|
|
|
|
Технические характеристики
|
|
Тип счетчика |
Диаметр условного прохода, мм |
Пределы допускаемой основной
относительной погрешности, % |
Параметры измеряемой жидкости: |
Потеря давления на максим.
расходе измеряемой жидкости,
МПа, не более |
Минимальный учитываемый объем
жидкости с сохранением
гарантированной основной
относительной погрешности, м3 |
|
рабочее давление, МПа |
температура, °С,
(при вязкости, мм2/с) |
|
ППТ65-1,6-О-ВП |
65 |
±0,5; ±0,25 |
1,6; 6,4 |
- от -40 до +60°С
(от 0,55 до 16,0 мм2/с)
- от -40 до +60°С
(от 16,0 до 80,0 мм2/с)
- от +50 до +125°С
(от 16 до 80 мм2/с) |
0,15 |
1 |
|
ППТ65-1,6-Х-ВП |
|
ППТ65-6,4-О-ВП |
|
ППТ65-6,4-Х-ВП |
|
ППТ80-1,6-О-ВП |
80 |
2 |
|
ППТ80-1,6-Х-ВП |
|
ППТ80-6,4-О-ВП |
|
ППТ80-6,4-Х-ВП |
|
ППТ100-1,6-О-ВП |
100 |
3 |
|
ППТ100-1,6-Х-ВП |
|
ППТ100-6,4-О-ВП |
|
ППТ100-6,4-Х-ВП |
|
ППТ150-1,6-О-ВП |
150 |
5 |
|
ППТ150-1,6-Х-ВП |
|
ППТ150-6,4-О-ВП |
|
ППТ150-6,4-Х-ВП |
|
|
|
|
Пределы расходов жидкости в зависимости от
вязкости
|
|
Счетчики жидкости |
Пределы расходов измеряемой
жидкости, м3/ч |
|
мин. |
ном. |
макс. |
|
ППТ 65-1,6-О-ВП
ППТ 65-1,6-Х-ВП
кл. 0,25; 0,5 |
5 |
30 |
55 |
|
ППТ 65-6,4-О-ВП
ППТ 65-6,4-Х-ВП
кл. 0,25; 0,5 |
5 |
30 |
55 |
|
ППТ 80-1,6-О-ВП
ППТ 80-1,6-Х-ВП
кл. 0,25; 0,5 |
12 |
60 |
100 |
|
ППТ 80-6,4-О-ВП
ППТ 80-6,4-Х-ВП
кл. 0,25; 0,5 |
12 |
60 |
100 |
|
ППТ 100-1,6-О-ВП
ППТ 100-1,6-Х-ВП
кл. 0,25; 0,5 |
18 |
120 |
180 |
|
ППТ 100-6,4-О-ВП
ППТ 100-6,4-Х-ВП
кл. 0,25; 0,5 |
18 |
120 |
180 |
|
ППТ 150-1,6-О-ВП
ППТ 150-1,6-Х-ВП
кл. 0,25; 0,5 |
30 |
250 |
420 |
|
ППТ 150-6,4-О-ВП
ППТ 150-6,4-Х-ВП
кл. 0,25; 0,5 |
30 |
250 |
420 |
|
|
|
Примечание:
1. Общепромышленное исполнение - О;
2. Химическое исполнение - Х. |
|
|
|
|
