Гибкая вставка резьбовая муфтовая


КОМПЕНСАТОРЫ / Компенсатор резиновый / Гибкая вставка резиновая

Гибкая вставка резьбовая муфтовая



Гибкая вставка резьбовая муфтовая   Гибкая вставка резьбовая (муфтовая) в основе своей конструкции имеет резиновый упругий элемент, поглощающий значительную часть вибрации, обеспечивающий компенсацию изменения длинны трубопровода (возникающую в результате перепада температур и давления), а также защиту системы от деформаций иного характера и гидравлических ударов, увеличивая тем самым срок службы трубопровода и задействованных в системе узлов и агрегатов.
    Муфтовая гибкая вставка успешно применяется на насосах, для снижения вибраций, а также на различных гидравлических и пневматических системах, позволяя предотвращать нарушения в режиме работы, вызванные вибрационными нагрузками. Изделие представляет собой эффективное средство для снижения значительной части возникающих вибраций, и снижения уровня шума передаваемого трубопроводу от оборудования.

Гибкая вставка резьбовая    Резьбовая гибкая вставка, в зависимости от рабочей среды, необходимой монтажной длинны и максимально допустимой температуры, может иметь несколько типов исполнения, на это необходимо обращать внимание в процессе подбора. Конструкция вставки обеспечивает герметичный эластичный стык, способный выдержать высокое давление и действие абразивов. Широкий спектр воспринимаемых нагрузок и устойчивость к воздействиям проводимой среды, позволяет считать, что данные изделия оптимально подходят для решения большинства задач.
    Благодаря высокому спросу, гибкая вставка муфтовая постоянно поддерживается в наличии на складе, что позволяет купить наиболее распространенные диаметры в сжатые сроки. По сравнению с многими, аналогичными по назначению изделиями, цена на резьбовые гибкие вставки остается достаточно невысокой и конкурентноспособной.



Ду, мм

Ру, кг/см2

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Ду15

10

6

22

22

45

Ду20

10

6

22

22

45

Ду25

10

6

22

22

45

Ду32

10

6

22

22

45

Ду40

10

6

22

22

45

Ду50

10

6

22

22

45

Ду65

10

6

22

22

45

Ду80

10

6

22

22

45

Перекачиваемые среды: питьевая вода, другие среды, совместимые с EPDM или NBR.
Присоединение к трубопроводу: муфтовое (резьбовое).
Температура рабочей среды: от -10С до + 90, 110С.
Рабочее давление: 10 кг/см2 (1,0 МПа).



Виды допустимых деформаций в период эксплуатации

Вибрация   Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Смещение
вокруг оси
  Угловое
смещение
(изгиб)


Описание

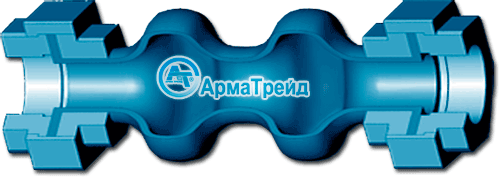

Резьбовая гибкая вставка   Муфтовая гибкая вставка изготавливается из армированной синтетическими нитями ударопрочной синтетической резины специальной композиции. Технология изготовления обеспечивает надежное сращивание всех слоев. В результате гибкая часть не расслаивается под действием различного типа нагрузок, и обеспечивает хорошую герметичность стыкам в местах присоединения. Эластичная часть устойчива к составу допустимых проводимых сред, механическим колебаниям, невоспламеняемая, и сохраняет свои свойства при температурах до +90/110°C, обладает широким диапазоном воспринимаемых нагрузок и продолжительным сроком эксплуатации.
   Гибкая вставка резьбовая, по составу эластичного элемента, в значительной степени отличается от натуральной или хлоропреновой резины, и в значительной степени превосходит их по своим рабочим характеристикам. Внешний и внутренний слои (3) изготавливаются из неопрена EPDM или NBR, в зависимости от типа. Гибкий каркас (2) состоит из плотно уложенной нейлоновой ткани. Присоединительные муфты с внутренней резьбой (1) изготавливаются из серого чугуна, покрыты гальванизированным защитным слоем и состоят из нескольких деталей, каждая их которых имеет грани под гаечный ключ для облегчения процесса монтажа и обслуживания.

Гибкая вставка муфтоваяГибкая вставка муфтовая выпускается с условными диаметрами: 15, 20, 25, 32, 40, 50, 65, 80 мм, на рабочее давление: 1,0 МПа ( 10 кг/см2).
   Изделие хорошо зарекомендовало себя в качестве таких устройств как гибкие вставки для насосов для изолирования вибрационных нагрузок, а также для компенсации сдвигов трубопровода, в качестве таких устройств как гибкие вставки для трубопроводов.

   Монтаж изделия допускается в любом положении при соблюдении требований завода производителя.



Установка, эксплуатация и хранение.

   Резьбовая гибкая вставка при установке в трубопроводную систему не требует наличия дополнительных уплотнений в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается выступом эластичного элемента. Изделие допускается монтировать в любом пространственном положении.

Гибкая вставка для трубопровода

   При проектировании следует учитывать, что муфтовая гибкая вставка, а также контрольные стержни или тросы (если они установлены) не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру. Кроме того, не допускается одновременная работа изделия на растяжение и сдвиг, а также работа на растяжение при установке на входе насоса. Поэтому перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от муфтовой вставки.

   При установке необходимо соблюдать ряд рекомендаций завода производителя:
1. Нежелательно устанавливать муфтовую гибкую вставку ближе 1,5 диаметров трубопровода от сужающих устройств.
2. Не допускается использование изделия в качестве опорной конструкции, то есть установку вставки необходимо выполнить после закрепления трубопровода.
3. Предварительное сжатие эластичного элемента при монтаже не должно превышать 3- 5 мм.
4. Не допускается скручивание гибкой вставки при монтаже.
5. Не допускается повреждение изделия острыми краями трубы.
6. Не допускается контакт каких либо окружающих элементов конструкций с резиновой частью изделия.
7. Не допускается проведение сварочных работ в непосредственной близости от изделия без его защиты или демонтажа.
8. Не допускается окрашивание гибкого элемента или покрытие его слоем изоляции.

   Хранение изделий осуществляется в ненагруженном состоянии в сухом прохладном месте. Хранение и транспортировка должны осуществляться без ударных нагрузок при температуре: -40…+65 °С.
   Расчетный срок эксплуатации - 3 года. Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-изготовитель.
