ПГВУ 242-76

Компенсатор однолинзовый ПГВУ 242-76



ПГВУ 242   Компенсатор ПГВУ 242-76 однолинзовый разработан для обеспечения компенсации температурных изменений газопроводов и воздухопроводов. Устройство изготавливается в двух вариантах исполнения: исполнение 1 - предусматривает наличие присоединительных патрубков под приварку. Сварное крепление обеспечивает жесткую фиксацию и герметичное присоединение компенсатора к трубопроводу путем сваривания конца трубопровода с концевыми деталями компенсатора; исполнение 2 - оснащается специальными присоединительными фланцами, для крепление компенсатора к ответным фланцам трубопровода. Такой тип монтажа позволяет обеспечить разъемное соединение элементов трубопровода и быструю замену изделия или повторное его использование после проведения ремонта трубопровода.

   Устройства изготовлены для применения в неагрессивных и малоагрессивных средах с избыточным давлением до 0,015 МПа и температурной среды от - 10 °С до + 425°С. Наибольшая компенсирующая способность однолинзового круглого компенсатора составляет 18мм, при работе линзы только на сжатие без предварительной холодной растяжки.

   Компенсатор однолинзовый ПГВУ 242-76 сконструирован для работы в осевом направлении, однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов, проектные организации могут просчитать по специальной формуле, указанной в технической документации завода производителя.

   Различные требования к свойствам изделия предъявляются в соответствии с климатическими особенностями в которых ведется строительство трубопровода и предполагается его эксплуатация. Компенсаторы ПГВУ могут быть изготовлены из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К. Завод изготовитель не прекращает работы по усовершенствованию конструкции, с целью сокращения металлоемкости, снижения трудозатрат при изготовлении и повышения компенсирующей способности изделий.

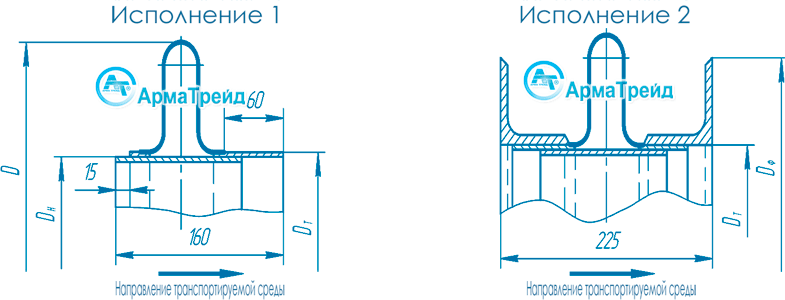

Компенсатор однолинзовый ПГВУ-242-76



ПГВУ 242-76



Обозначение
компенсаторов

Размеры, мм

Масса, кг

Проход условный,
 Dу

D

Исполнение 1

Исполнение 2

01 ПГВУ 242-76

200

382

219

230

-

6,02

-

02 ПГВУ 242-76

250

436

273

284

-

7,43

-

03 ПГВУ 242-76

300

488

325

336

-

8,77

-

04 ПГВУ 242-76

350

540

377

388

-

10,07

-

05 ПГВУ 242-76

400

589

426

437

-

11,37

-

06 ПГВУ 242-76

450

641

478

489

-

12,67

-

07 ПГВУ 242-76

500

693

530

541

-

14,00

-

08 ПГВУ 242-76

600

793

630

641

-

16,57

-

09 ПГВУ 242-76

700

883

720

731

-

18,86

-

10 ПГВУ 242-76

800

983

820

831

-

21,43

-

11 ПГВУ 242-76

900

1083

920

931

-

24,00

-

12 ПГВУ 242-76

1000

1183

1020

1031

-

26,56

-

13 ПГВУ 242-76

1100

1283

1120

1131

1257

29,12

69,92

14 ПГВУ 242-76

1200

1383

1220

1231

1357

31,69

76,00

15 ПГВУ 242-76

1300

1483

1320

1331

1457

34,25

82,03

16 ПГВУ 242-76

1400

1583

1420

1431

1557

36,80

88,10

17 ПГВУ 242-76

1600

1783

1620

1631

1757

41,94

100,22

18 ПГВУ 242-76

1800

1983

1820

1831

1957

47,07

112,34

19 ПГВУ 242-76

2000

2183

2020

2031

2157

52,20

124,42

20 ПГВУ 242-76

2200

2383

2220

2231

2357

57,31

136,55

21 ПГВУ 242-76

2400

2583

2420

2431

2557

62,44

148,66

22 ПГВУ 242-76

2800

2983

2820

2831

2957

72,69

172,89

23 ПГВУ 242-76

3200

3383

3220

3231

3357

82,95

197,14

24 ПГВУ 242-76

3400

3583

3420

3431

3557

88,08

209,25

25 ПГВУ 242-76

3600

3783

3620

3631

3757

93,20

221,34

26 ПГВУ 242-76

3800

3983

3820

3831

3957

98,34

233,45

27 ПГВУ 242-76

3950

4133

3970

3981

4107

102,18

242,55

28 ПГВУ 242-76

4000

4183

4020

4031

4157

103,47

245,59

29 ПГВУ 242-76

4200

4383

4220

4231

4357

108,59

257,70

30 ПГВУ 242-76

4400

4583

4420

4431

4557

113,71

269,81

31 ПГВУ 242-76

4500

4683

4520

4531

4657

116,28

275,87

32 ПГВУ 242-76

4600

4783

4620

4631

4757

118,83

281,92

33 ПГВУ 242-76

4800

4983

4820

4831

4957

123,97

294,06

34 ПГВУ 242-76

5000

5183

5020

5031

5157

129,11

306,22

35 ПГВУ 242-76

5200

5383

5220

5231

5357

134,23

318,26

36 ПГВУ 242-76

5400

5583

5420

5431

5557

139,35

330,37

37 ПГВУ 242-76

5600

5783

5620

5631

5757

144,49

342,49

38 ПГВУ 242-76

5800

5983

5820

5831

5957

149,61

354,62

39 ПГВУ 242-76

6000

6183

6020

6031

6157

154,73

366,73

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!


Обозначение компенсаторов Проход условный, Dу Жесткость компенсатора, Rk, кгс Компенсирующая способность, мм
Давление до 400мм в. ст. (до 0,004 МПа) Давление от 400 до 1500мм в. ст. (от 0,004 до 0,015 МПа)
до 200 0С 200-300 0С до 400 0С до 200 0С 200-300 0С до 400 0С

01ПГВУ 242-76

200

206

±12

±10

±12

±11

±9

±11

02ПГВУ 242-76

250

236

03ПГВУ 242-76

300

268

04ПГВУ 242-76

350

298

05ПГВУ 242-76

400

317

06ПГВУ 242-76

450

357

07ПГВУ 242-76

500

388

08ПГВУ 242-76

600

447

±14

±12

±14

±13

±11

±13

09ПГВУ 242-76

700

487

10ПГВУ 242-76

800

558

11ПГВУ 242-76

900

616

12ПГВУ 242-76

1000

677

13ПГВУ 242-76

1100

733

14ПГВУ 242-76

1200

794

15ПГВУ 242-76

1300

851

16ПГВУ 242-76

1400

909

17ПГВУ 242-76

1600

1031

18ПГВУ 242-76

1800

1142

19ПГВУ 242-76

2000

1262

20ПГВУ 242-76

2200

1382

21ПГВУ 242-76

2400

1496

22ПГВУ 242-76

2800

1743

±18 ±15 ±18 ±17 ±14 ±17

23ПГВУ 242-76

3200

1957

24ПГВУ 242-76

3400

2082

25ПГВУ 242-76

3600

2209

26ПГВУ 242-76

3800

2319

27ПГВУ 242-76

3950

2392

28ПГВУ 242-76

4000

2434

29ПГВУ 242-76

4200

2553

30ПГВУ 242-76

4400

2661

31ПГВУ 242-76

4500

2735

32ПГВУ 242-76

4600

2802

33ПГВУ 242-76

4800

2901

34ПГВУ 242-76

5000

3003

35ПГВУ 242-76

5200

3124

36ПГВУ 242-76

5400

3298

37ПГВУ 242-76

5600

3361

38ПГВУ 242-76

5800

3475

39ПГВУ 242-76

6000

3593



В зависимости от назначения и исполнения устройства, при изготовлении компенсаторов могут быть использованы следующие материалы:
для линз - сталь 10 по ГОСТ 16523-89 (допускается замена на стали: 08, 15 и 08кп);
для листов - СтЗспб по ГОСТ 14637-89;
для профильного проката (уголков) - по ГОСТ 535-88.
Для элементов компенсатора может применяться сталь 20K-II по ГОСТ 5520-77. При установке изделий в районах с температурой ниже минус 40С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89. При изготовлении изделий на газопроводы уходящих газов котлов работающих на твердых топливах с высокоабразивной золой применяются стали 16ГС-7 или 14ХГС по ГОСТ 19281-89. Для изготовления устройств применяемых на газопроводах уходящих газов котлов работающих на высокосернистом топливе - применяются сталь 10ХСНД-12 по ГОСТ I92BT-89. Условия установки и эксплуатации компенсаторов требующих замены используемых материалов, в зависимости от температуры и агрессивности проводимой и окружающей среды, согласовываются с заказчиком дополнительно и отражаются в условном обозначении изделия.
Сборка элементов изделия может производиться ручной дуговой сваркой (РДС), а также автоматическая или полуавтоматическая сварка в углекислом газе.
