 Компенсатор 2ОПКР
Компенсаторы сильфонные осевые металлические изготовленные по техническим условиям ИЯНШ.300260.029ТУ



Назначение:   осевой 2ОПКР, предназначен для компенсации осевых температурных деформаций трубопроводов тепловых сетей внутри помещений, при надземной прокладке, при подземной прокладке в камерах, каналах, туннелях, а также для использования в качестве основного компенсирующего элемента в сильфонных компенсационных устройствах. Вид климатического исполнения УХЛ категория размещения 1 в соответствии с ГОСТ 15150.



Компенсатор 2ОПКР

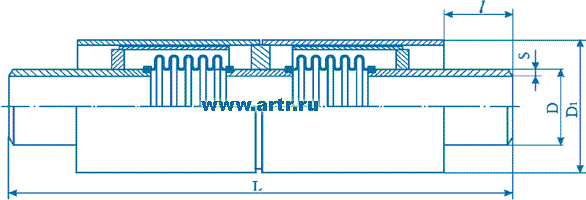

Компенсатор 2ОПКР осевой двухсекционный (двухсильфонный), с патрубками под приварку с усиленным наружным кожухом


Условное
обозначение
Ру,  (кгс/см2) Ду, мм Осевой
 ход, ± λ-1, ММ
Размеры, мм Жесткость, Сλ, кН/м (кгс/см) Масса, кг
D S D1

  2ОПКР-16-100-240

1,6 (16)

100

120

108

4,0

219

143 (143)

47

  2ОПКР-16-125-260

125

130

133

245

170(170)

65

  2ОПКР-16-150-300

150

150

159

4,5

273

232 (232)

68

  2ОПКР-16-200-320

200

160

219

6,0

340

183(183)

143

  2ОПКР-16-250-360

250

180

273

7,0

400

194(194)

181

  2ОПКР-16-300-380

300

190

325

455

212(212)

222

  2ОПКР-16-350-380

350

377

510

192(192)

285

  2ОПКР-16-400-400

400

200

426

575

275 (275)

335

  2ОПКР-16-500-420

500

210

530

8,0

686

304 (304)

432

  2ОПКР-16-600-440

600

220

630

820

311 (311)

750

  2ОПКР-16-700-440

700

720

920

349 (349)

927

  2ОПКР-16-800-480

800

240

820

1020

319(319)

1200

  2ОПКР-16-900-520

900

260

920

10,0

1120

353 (353)

1500

  2ОПКР-16-1000-520

1000

1020

1320

436 (436)

1975

  2ОПКР-16-1200-520

1200

1220

14,0

1420

522 (522)

2300

  2ОПКР-16-1400-520

1400

1420

1620

648 (648)

2700

  2ОПКР-25-50-160

2,5 (25)

50

80

57

4,0

159

346 (346)

32

  2ОПКР-25-65-160

65

76

178

240 (240)

39

  2ОПКР-25-80-180

80

90

89

194

218(218)

44

  2ОПКР-25-100-240

100

120

108

219

279 (279)

48

  2ОПКР-25-125-260

125

130

133

245

402 (402)

71

  2ОПКР-25-150-300

150

150

159

4,5

273

443 (443)

73

  2ОПКР-25-200-320

200

160

219

6,0

340

259 (259)

148

  2ОПКР-25-250-360

250

180

273

7,0

400

273 (273)

183

  2ОПКР-25-300-380

300

190

325

8,0

455

296 (296)

262

  2ОПКР-25-350-380

350

377

9,0

510

267 (267)

341

  2ОПКР-25-400-400

400

200

426

575

351 (351)

421

  2ОПКР-25-500-420

500

210

530

8,0

686

382 (382)

492

  2ОПКР-25-600-440

600

220

630

820

443 (443)

735

  2ОПКР-25-700-440

700

720

920

489 (489)

943

  2ОПКР-25-800-480

800

240

820

9,0

1020

430 (430)

1231

  2ОПКР-25-900-520

900

260

920

10,0

1120

514(514)

1557

  2ОПКР-25-1000-520

1000

1020

1320

523 (523)

2098

  2ОПКР-25-1200-520

1200

1220

14,0

1420

626 (626)

2509

  2ОПКР-25-1400-520

1400

1420

1620

808 (808)

2904
