Компенсатор сдвиговый
Универсальные дилатационные компенсаторы с
ограничительным штоком
|
Компенсатор сдвиговый
универсальный (Дилатационный
компенсатор) - разработан для
применения в местах дилатационных
переходов трубопроводов и позволяет
обеспечить системе безопасную работу,
предохраняя ее от возникновения
чрезмерных напряжений, разрывов и
проблем, возникающих в результате
усадки зданий. Целостность системы,
при возникновении деформирующих сил
обеспечивается посредством
поглощения всех несвязанных друг с
другом движений трубопровода,
возникающих из-за различных факторов,
а также всех вертикальных и
горизонтальных движений, являющихся
следствием колебаний поверхности
почвы. Изделие может устанавливаться
на подземных и наземных линиях, а
также в точках дилатационных
переходов зданий. Предусмотренные
варианты монтажных элементов,
позволяют устанавливать данный тип
сдвиговых компенсаторов на все виды
труб.
Сдвиговый двухсильфонный компенсатор
со стяжкой имеет конструкцию
позволяющую компенсировать движения
направления X(по оси) и У(сдвиг).
Предусмотрено четыре варианта
каждого типа устройств, отличающихся
по величине компенсирующей
способности, в зависимости от
количества движений и величины
смещений, которые устройству
необходимо будет поглощать.
Промежуточные значения смещений
регулируются при помощи
ограничительных стяжек. Благодаря
двум сильфонам, и ограничительным
штокам расположенным с двух сторон,
эти устройства обладают способностью
компенсировать оседания или подъем
поверхности, на которой установлены
опоры трубопровода.
Компенсаторы сильфонные сдвиговые с
ограничительным штоком состоят из
двух сильфонов, промежуточной трубы,
опор ограничительных штоков и
металлических стяжек. Сильфоны
изготавливаются из нержавеющей стали,
а соединительные элементы - из
углеродистой. По заказу клиента,
компенсатор может быть полностью
изготовлен из нержавеющей стали.
Виды присоединения к трубопроводу:
неподвижный фланец, вращающийся
фланец, приварные патрубки,
резьбовое соединение, патрубки с
желобом для муфтового соединения.
Номинальные диаметры выпускаемых
изделий: от DN25(1") до DN1200(48").
Универсальный компенсатор с
ограничительной стяжкой, в
стандартном исполнении
изготавливается на давление класса
PN16. Компенсаторы для систем с
более высоким рабочим давлением
изготовляются по заказу потребителя.
Возможные варианты исполнения по
давлению: PN 10, 16, 25, 40.
Возможные варианты исполнения по
допустимым температурным диапазонам:
-80 +1100°С
Сдвигово-осевой компенсатор
отличается широким спектром областей
применения, таких как:
- Линии пожарной безопасности;
- Трубопроводы переходящие из одного
здания в другое;
- Промышленные трубопроводы;
- Системы с меняющейся величиной
давления;
- Системы
подверженные возникновению
осевых и боковых перемещений;
- Подземные и наземные линии
трубопроводов, различных типов и
назначений. |
|
|
|
|
|

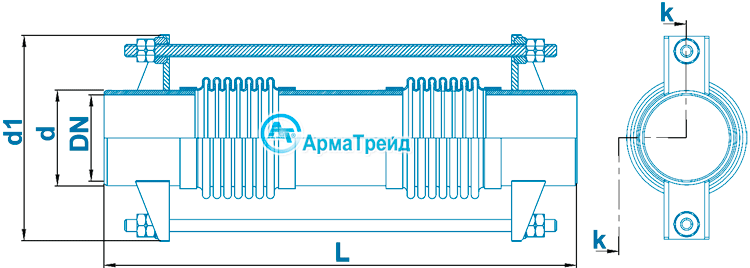

Компенсатор сдвиговый
ARTR.201 |
|
Дилатационный
компенсатор с ограничительным штоком,
с патрубками под приварку |
|
|
|
 |
№ |
Кол-во |
Наименование детали |
Материал |
|
1 |
2 |
Опоры штоков |
St 37.2 |
|
2 |
2 |
Ограничительный шток |
St 37.2 |
|
3 |
2 |
Сильфон |
AISI 304 |
|
4 |
2 |
Кольцо |
AISI 304 |
|
5 |
1 |
Промежуточная труба |
St 37.2 |
|
6 |
4 |
Сферический шарнир |
St 37.2 |
|
7 |
8 |
Гайка |
St 37.2 |
|
8 |
2 |
Приварной патрубок |
St
37.2 |
|
|
|
|
 |
|
|
|
Компенсатор сдвиговый
ARTR.201.25 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.201.25.025 |
DN 25 |
38 |
135 |
540 |
±15 |
±25 |
AT-25 LRB-E33100025 |
|
ARTR.201.25.032 |
DN 32 |
42,4 |
140 |
540 |
±15 |
±25 |
AT-25 LRB-E33100032 |
|
ARTR.201.25.040 |
DN 40 |
48,3 |
150 |
540 |
±15 |
±25 |
AT-25 LRB-E33100040 |
|
ARTR.201.25.050 |
DN 50 |
60,3 |
165 |
610 |
±15 |
±25 |
AT-25 LRB-E33100050 |
|
ARTR.201.25.065 |
DN 65 |
76,1 |
190 |
610 |
±30 |
±25 |
AT-25 LRB-E33100060 |
|
ARTR.201.25.080 |
DN 80 |
88,9 |
221 |
660 |
±30 |
±25 |
AT-25 LRB-E33100080 |
|
ARTR.201.25.100 |
DN
100 |
114,3 |
249 |
660 |
±30 |
±25 |
AT-25 LRB-E33100100 |
|
ARTR.201.25.125 |
DN
125 |
139,7 |
292 |
700 |
±30 |
±25 |
AT-25 LRB-E33100125 |
|
ARTR.201.25.150 |
DN
150 |
168,3 |
342 |
700 |
±30 |
±25 |
AT-25 LRB-E33100150 |
|
ARTR.201.25.200 |
DN
200 |
219,1 |
413 |
750 |
±30 |
±25 |
AT-25 LRB-E33100200 |
|
ARTR.201.25.250 |
DN
250 |
273 |
488 |
850 |
±30 |
±25 |
AT-25 LRB-E33100250 |
|
ARTR.201.25.300 |
DN
300 |
323,9 |
580 |
1000 |
±30 |
±25 |
AT-25 LRB-E33100300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.201.50 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.201.50.025 |
DN 25 |
38 |
135 |
640 |
±15 |
±50 |
AT-50 LRB-Е33200025 |
|
ARTR.201.50.032 |
DN 32 |
42,4 |
140 |
640 |
±15 |
±50 |
AT-50 LRB-Е33200032 |
|
ARTR.201.50.040 |
DN 40 |
48,3 |
150 |
640 |
±15 |
±50 |
AT-50 LRB-Е33200040 |
|
ARTR.201.50.050 |
DN 50 |
60,3 |
165 |
710 |
±15 |
±50 |
AT-50 LRB-Е33200050 |
|
ARTR.201.50.065 |
DN 65 |
76,1 |
190 |
710 |
±30 |
±50 |
AT-50 LRB-Е33200060 |
|
ARTR.201.50.080 |
DN 80 |
88,9 |
221 |
760 |
±30 |
±50 |
AT-50 LRB-Е33200080 |
|
ARTR.201.50.100 |
DN
100 |
114,3 |
249 |
760 |
±30 |
±50 |
AT-50 LRB-Е33200100 |
|
ARTR.201.50.125 |
DN
125 |
139,7 |
292 |
900 |
±30 |
±50 |
AT-50 LRB-Е33200125 |
|
ARTR.201.50.150 |
DN
150 |
168,3 |
342 |
900 |
±30 |
±50 |
AT-50 LRB-Е33200150 |
|
ARTR.201.50.200 |
DN
200 |
219,1 |
413 |
950 |
±30 |
±50 |
AT-50 LRB-Е33200200 |
|
ARTR.201.50.250 |
DN
250 |
273 |
488 |
1050 |
±30 |
±50 |
AT-50 LRB-Е33200250 |
|
ARTR.201.50.300 |
DN
300 |
323,9 |
580 |
1200 |
±30 |
±50 |
AT-50 LRB-Е33200300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.201.75 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.201.75.025 |
DN 25 |
38 |
135 |
740 |
±15 |
±75 |
AT-75 LRB-Е33300025 |
|
ARTR.201.75.032 |
DN 32 |
42,4 |
140 |
740 |
±15 |
±75 |
AT-75 LRB-Е33300032 |
|
ARTR.201.75.040 |
DN 40 |
48,3 |
150 |
740 |
±15 |
±75 |
AT-75 LRB-Е33300040 |
|
ARTR.201.75.050 |
DN 50 |
60,3 |
165 |
810 |
±15 |
±75 |
AT-75 LRB-Е33300050 |
|
ARTR.201.75.065 |
DN 65 |
76,1 |
190 |
810 |
±30 |
±75 |
AT-75 LRB-Е33300060 |
|
ARTR.201.75.080 |
DN 80 |
88,9 |
221 |
860 |
±30 |
±75 |
AT-75 LRB-Е33300080 |
|
ARTR.201.75.100 |
DN
100 |
114,3 |
249 |
860 |
±30 |
±75 |
AT-75 LRB-Е33300100 |
|
ARTR.201.75.125 |
DN
125 |
139,7 |
292 |
1000 |
±30 |
±75 |
AT-75 LRB-Е33300125 |
|
ARTR.201.75.150 |
DN
150 |
168,3 |
342 |
1000 |
±30 |
±75 |
AT-75 LRB-Е33300150 |
|
ARTR.201.75.200 |
DN
200 |
219,1 |
413 |
1050 |
±30 |
±75 |
AT-75 LRB-Е33300200 |
|
ARTR.201.75.250 |
DN
250 |
273 |
488 |
1150 |
±30 |
±75 |
AT-75 LRB-Е33300250 |
|
ARTR.201.75.300 |
DN
300 |
323,9 |
580 |
1300 |
±30 |
±75 |
AT-75 LRB-Е33300300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.201.100 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.201.100.025 |
DN 25 |
38 |
135 |
840 |
±15 |
±100 |
AT-100 LRB-Е33400025 |
|
ARTR.201.100.032 |
DN 32 |
42,4 |
140 |
840 |
±15 |
±100 |
AT-100 LRB-Е33400032 |
|
ARTR.201.100.040 |
DN 40 |
48,3 |
150 |
840 |
±15 |
±100 |
AT-100 LRB-Е33400040 |
|
ARTR.201.100.050 |
DN 50 |
60,3 |
165 |
910 |
±15 |
±100 |
AT-100 LRB-Е33400050 |
|
ARTR.201.100.065 |
DN 65 |
76,1 |
190 |
910 |
±30 |
±100 |
AT-100 LRB-Е33400060 |
|
ARTR.201.100.080 |
DN 80 |
88,9 |
221 |
960 |
±30 |
±100 |
AT-100 LRB-Е33400080 |
|
ARTR.201.100.100 |
DN
100 |
114,3 |
249 |
960 |
±30 |
±100 |
AT-100 LRB-Е33400100 |
|
ARTR.201.100.125 |
DN
125 |
139,7 |
292 |
1100 |
±30 |
±100 |
AT-100 LRB-Е33400125 |
|
ARTR.201.100.150 |
DN
150 |
168,3 |
342 |
1100 |
±30 |
±100 |
AT-100 LRB-Е33400150 |
|
ARTR.201.100.200 |
DN
200 |
219,1 |
413 |
1150 |
±30 |
±100 |
AT-100 LRB-Е33400200 |
|
ARTR.201.100.250 |
DN
250 |
273 |
488 |
1250 |
±30 |
±100 |
AT-100 LRB-Е33400250 |
|
ARTR.201.100.300 |
DN
300 |
323,9 |
580 |
1400 |
±30 |
±100 |
AT-100 LRB-Е33400300 |
|
|
|
|
|
|

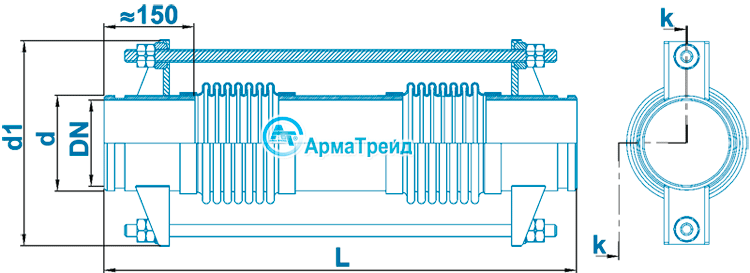

Компенсатор сдвиговый
ARTR.202 |
|
Дилатационный
фланцевый компенсатор с
ограничительным штоком |
|
|
|
 |
№ |
Кол-во |
Наименование детали |
Материал |
|
1 |
2 |
Фланец с опорой штоков |
St 37.2 |
|
2 |
2 |
Ограничительный шток |
St 37.2 |
|
3 |
2 |
Сильфон |
AISI 304 |
|
4 |
2 |
Кольцо |
AISI 304 |
|
5 |
1 |
Промежуточная труба |
St 37.2 |
|
6 |
4 |
Сферический шарнир |
St 37.2 |
|
7 |
8 |
Гайка |
St 37.2 |
|
|
|
|
|
|
|
|
Компенсатор
сдвиговый ARTR.202.25 |
|
Наименование
для заказа |
Внутренний
диаметр |
Размеры фланца |
L |
k1 |
k2 |
Компенсирующая способность |
Номер чертежа |
|
d |
d1 |
d2 |
d3 |
dxn |
f |
b |
Осевая
±X |
Боковая
±Y |
|
ARTR.202.25.025 |
DN 25 |
38 |
68 |
85 |
115 |
014x4 |
2 |
16 |
250 |
185 |
150 |
±15 |
±25 |
AT-25 LRF-E32100025 |
|
ARTR.202.25.032 |
DN 32 |
42,4 |
78 |
100 |
140 |
018x4 |
2 |
16 |
250 |
210 |
180 |
±15 |
±25 |
AT-25 LRF-E32100032 |
|
ARTR.202.25.040 |
DN 40 |
48,3 |
88 |
110 |
150 |
018x4 |
3 |
16 |
250 |
220 |
185 |
±15 |
±25 |
AT-25 LRF-E32100040 |
|
ARTR.202.25.050 |
DN 50 |
60,3 |
102 |
125 |
165 |
018x4 |
3 |
18 |
350 |
250 |
205 |
±15 |
±25 |
AT-25 LRF-E32100050 |
|
ARTR.202.25.065 |
DN 65 |
76,1 |
122 |
145 |
185 |
018x4 |
3 |
18 |
350 |
270 |
225 |
±30 |
±25 |
AT-25 LRF-E32100060 |
|
ARTR.202.25.080 |
DN 80 |
88,9 |
138 |
160 |
200 |
018x4 |
3 |
20 |
400 |
310 |
251 |
±30 |
±25 |
AT-25 LRF-E32100080 |
|
ARTR.202.25.100 |
DN 100 |
114,3 |
158 |
180 |
220 |
018x4 |
3 |
20 |
400 |
330 |
271 |
±30 |
±25 |
AT-25 LRF-E32100100 |
|
ARTR.202.25.125 |
DN 125 |
139,7 |
188 |
210 |
250 |
018x4 |
3 |
22 |
450 |
366 |
304 |
±30 |
±25 |
AT-25 LRF-E32100125 |
|
ARTR.202.25.150 |
DN 150 |
168,3 |
212 |
240 |
285 |
023x8 |
3 |
22 |
450 |
420 |
347 |
±30 |
±25 |
AT-25 LRF-E32100150 |
|
ARTR.202.25.200 |
DN 200 |
219,1 |
268 |
295 |
340 |
023x12 |
3 |
24 |
500 |
510 |
411 |
±30 |
±25 |
AT-25 LRF-E32100200 |
|
ARTR.202.25.250 |
DN 250 |
273 |
320 |
355 |
405 |
027x12 |
3 |
26 |
600 |
573 |
484 |
±30 |
±25 |
AT-25 LRF-E32100250 |
|
ARTR.202.25.300 |
DN 300 |
323,9 |
378 |
410 |
460 |
027x12 |
4 |
28 |
750 |
660 |
555 |
±30 |
±25 |
AT-25 LRF-E32100300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.202.50 |
|
Наименование
для заказа |
Внутренний
диаметр |
Размеры фланца |
L |
k1 |
k2 |
Компенсирующая способность |
Номер чертежа |
|
d |
d1 |
d2 |
d3 |
dxn |
f |
b |
Осевая
±X |
Боковая
±Y |
|
ARTR.202.50.025 |
DN 25 |
38 |
68 |
85 |
115 |
014x4 |
2 |
16 |
350 |
185 |
150 |
±15 |
±50 |
AT-50 LRF-Е32000025 |
|
ARTR.202.50.032 |
DN 32 |
42,4 |
78 |
100 |
140 |
018x4 |
2 |
16 |
350 |
210 |
180 |
±15 |
±50 |
AT-50 LRF-Е32000032 |
|
ARTR.202.50.040 |
DN 40 |
48,3 |
88 |
110 |
150 |
018x4 |
3 |
16 |
350 |
220 |
185 |
±15 |
±50 |
AT-50 LRF-Е32000040 |
|
ARTR.202.50.050 |
DN 50 |
60,3 |
102 |
125 |
165 |
018x4 |
3 |
18 |
450 |
250 |
205 |
±15 |
±50 |
AT-50 LRF-Е32000050 |
|
ARTR.202.50.065 |
DN 65 |
76,1 |
122 |
145 |
185 |
018x4 |
3 |
18 |
450 |
270 |
225 |
±30 |
±50 |
AT-50 LRF-Е32000060 |
|
ARTR.202.50.080 |
DN 80 |
88,9 |
138 |
160 |
200 |
018x4 |
3 |
20 |
500 |
310 |
251 |
±30 |
±50 |
AT-50 LRF-Е32000080 |
|
ARTR.202.50.100 |
DN 100 |
114,3 |
158 |
180 |
220 |
018x4 |
3 |
20 |
500 |
330 |
271 |
±30 |
±50 |
AT-50 LRF-Е32000100 |
|
ARTR.202.50.125 |
DN 125 |
139,7 |
188 |
210 |
250 |
018x4 |
3 |
22 |
650 |
366 |
304 |
±30 |
±50 |
AT-50 LRF-Е32000125 |
|
ARTR.202.50.150 |
DN 150 |
168,3 |
212 |
240 |
285 |
023x8 |
3 |
22 |
650 |
420 |
347 |
±30 |
±50 |
AT-50 LRF-Е32000150 |
|
ARTR.202.50.200 |
DN 200 |
219,1 |
268 |
295 |
340 |
023x12 |
3 |
24 |
700 |
510 |
411 |
±30 |
±50 |
AT-50 LRF-Е32000200 |
|
ARTR.202.50.250 |
DN 250 |
273 |
320 |
355 |
405 |
027x12 |
3 |
26 |
800 |
573 |
484 |
±30 |
±50 |
AT-50 LRF-Е32000250 |
|
ARTR.202.50.300 |
DN 300 |
323,9 |
378 |
410 |
460 |
027x12 |
4 |
28 |
950 |
660 |
555 |
±30 |
±50 |
AT-50 LRF-Е32000300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.202.75 |
|
Наименование
для заказа |
Внутренний
диаметр |
Размеры фланца |
L |
k1 |
k2 |
Компенсирующая способность |
Номер чертежа |
|
d |
d1 |
d2 |
d3 |
dxn |
f |
b |
Осевая
±X |
Боковая
±Y |
|
ARTR.202.75.025 |
DN 25 |
38 |
68 |
85 |
115 |
014x4 |
2 |
16 |
450 |
185 |
150 |
±15 |
±75 |
AT-75 LRF-Е32300025 |
|
ARTR.202.75.032 |
DN 32 |
42,4 |
78 |
100 |
140 |
018x4 |
2 |
16 |
450 |
210 |
180 |
±15 |
±75 |
AT-75 LRF-Е32300032 |
|
ARTR.202.75.040 |
DN 40 |
48,3 |
88 |
110 |
150 |
018x4 |
3 |
16 |
450 |
220 |
185 |
±15 |
±75 |
AT-75 LRF-Е32300040 |
|
ARTR.202.75.050 |
DN 50 |
60,3 |
102 |
125 |
165 |
018x4 |
3 |
18 |
550 |
250 |
205 |
±15 |
±75 |
AT-75 LRF-Е32300050 |
|
ARTR.202.75.065 |
DN 65 |
76,1 |
122 |
145 |
185 |
018x4 |
3 |
18 |
550 |
270 |
225 |
±30 |
±75 |
AT-75 LRF-Е32300060 |
|
ARTR.202.75.080 |
DN 80 |
88,9 |
138 |
160 |
200 |
018x4 |
3 |
20 |
600 |
310 |
251 |
±30 |
±75 |
AT-75 LRF-Е32300080 |
|
ARTR.202.75.100 |
DN 100 |
114,3 |
158 |
180 |
220 |
018x4 |
3 |
20 |
600 |
330 |
271 |
±30 |
±75 |
AT-75 LRF-Е32300100 |
|
ARTR.202.75.125 |
DN 125 |
139,7 |
188 |
210 |
250 |
018x4 |
3 |
22 |
750 |
366 |
304 |
±30 |
±75 |
AT-75 LRF-Е32300125 |
|
ARTR.202.75.150 |
DN 150 |
168,3 |
212 |
240 |
285 |
023x8 |
3 |
22 |
750 |
420 |
347 |
±30 |
±75 |
AT-75 LRF-Е32300150 |
|
ARTR.202.75.200 |
DN 200 |
219,1 |
268 |
295 |
340 |
023x12 |
3 |
24 |
800 |
510 |
411 |
±30 |
±75 |
AT-75 LRF-Е32300200 |
|
ARTR.202.75.250 |
DN 250 |
273 |
320 |
355 |
405 |
027x12 |
3 |
26 |
900 |
573 |
484 |
±30 |
±75 |
AT-75 LRF-Е32300250 |
|
ARTR.202.75.300 |
DN 300 |
323,9 |
378 |
410 |
460 |
027x12 |
4 |
28 |
1000 |
660 |
555 |
±30 |
±75 |
AT-75 LRF-Е32300300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.202.100 |
|
Наименование
для заказа |
Внутренний
диаметр |
Размеры фланца |
L |
k1 |
k2 |
Компенсирующая способность |
Номер чертежа |
|
d |
d1 |
d2 |
d3 |
dxn |
f |
b |
Осевая
±X |
Боковая
±Y |
|
ARTR.202.100.025 |
DN 25 |
38 |
68 |
85 |
115 |
014x4 |
2 |
16 |
550 |
185 |
150 |
±15 |
±100 |
AT-100 LRF-E32400025 |
|
ARTR.202.100.032 |
DN 32 |
42,4 |
78 |
100 |
140 |
018x4 |
2 |
16 |
550 |
210 |
180 |
±15 |
±100 |
AT-100 LRF-E32400032 |
|
ARTR.202.100.040 |
DN 40 |
48,3 |
88 |
110 |
150 |
018x4 |
3 |
16 |
550 |
220 |
185 |
±15 |
±100 |
AT-100 LRF-E32400040 |
|
ARTR.202.100.050 |
DN 50 |
60,3 |
102 |
125 |
165 |
018x4 |
3 |
18 |
650 |
250 |
205 |
±15 |
±100 |
AT-100 LRF-E32400050 |
|
ARTR.202.100.065 |
DN 65 |
76,1 |
122 |
145 |
185 |
018x4 |
3 |
18 |
650 |
270 |
225 |
±30 |
±100 |
AT-100 LRF-E32400060 |
|
ARTR.202.100.080 |
DN 80 |
88,9 |
138 |
160 |
200 |
018x4 |
3 |
20 |
700 |
310 |
251 |
±30 |
±100 |
AT-100 LRF-E32400080 |
|
ARTR.202.100.100 |
DN 100 |
114,3 |
158 |
180 |
220 |
018x4 |
3 |
20 |
700 |
330 |
271 |
±30 |
±100 |
AT-100 LRF-E32400100 |
|
ARTR.202.100.125 |
DN 125 |
139,7 |
188 |
210 |
250 |
018x4 |
3 |
22 |
850 |
366 |
304 |
±30 |
±100 |
AT-100 LRF-E32400125 |
|
ARTR.202.100.150 |
DN 150 |
168,3 |
212 |
240 |
285 |
023x8 |
3 |
22 |
850 |
420 |
347 |
±30 |
±100 |
AT-100 LRF-E32400150 |
|
ARTR.202.100.200 |
DN 200 |
219,1 |
268 |
295 |
340 |
023x12 |
3 |
24 |
900 |
510 |
411 |
±30 |
±100 |
AT-100 LRF-E32400200 |
|
ARTR.202.100.250 |
DN 250 |
273 |
320 |
355 |
405 |
027x12 |
3 |
26 |
1000 |
573 |
484 |
±30 |
±100 |
AT-100 LRF-E32400250 |
|
ARTR.202.100.300 |
DN 300 |
323,9 |
378 |
410 |
460 |
027x12 |
4 |
28 |
1150 |
660 |
555 |
±30 |
±100 |
AT-100 LRF-E32400300 |
|
|
|
|
|
|
Компенсатор сдвиговый
ARTR.203 |
|
Дилатационный компенсатор
с ограничительным штоком и
желобом для фиксации соединительной муфты. |
|
|
|
|
№ |
Кол-во |
Наименование детали |
Материал |
|
1 |
2 |
Опоры штоков |
St 37.2 |
|
2 |
2 |
Ограничительный шток |
St 37.2 |
|
3 |
2 |
Сильфон |
AISI 304 |
|
4 |
2 |
Кольцо |
AISI 304 |
|
5 |
1 |
Промежуточная труба |
St 37.2 |
|
6 |
4 |
Сферический шарнир |
St 37.2 |
|
7 |
8 |
Гайка |
St 37.2 |
|
8 |
2 |
Присоединительный патрубок |
St
37.2 |
|
|
|
|
|
|
|
|
Компенсатор сдвиговый
ARTR.203.25 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.203.25.025 |
DN 25 |
38 |
135 |
540 |
±15 |
±25 |
AT-25 LRY-E34100025 |
|
ARTR.203.25.032 |
DN 32 |
42,4 |
140 |
540 |
±15 |
±25 |
AT-25 LRY-E34100032 |
|
ARTR.203.25.040 |
DN 40 |
48,3 |
150 |
540 |
±15 |
±25 |
AT-25 LRY-E34100040 |
|
ARTR.203.25.050 |
DN 50 |
60,3 |
165 |
610 |
±15 |
±25 |
AT-25 LRY-E34100050 |
|
ARTR.203.25.065 |
DN 65 |
76,1 |
190 |
610 |
±30 |
±25 |
AT-25 LRY-E34100060 |
|
ARTR.203.25.080 |
DN 80 |
88,9 |
221 |
660 |
±30 |
±25 |
AT-25 LRY-E34100080 |
|
ARTR.203.25.100 |
DN
100 |
114,3 |
249 |
660 |
±30 |
±25 |
AT-25 LRY-E34100100 |
|
ARTR.203.25.125 |
DN
125 |
139,7 |
292 |
700 |
±30 |
±25 |
AT-25 LRY-E34100125 |
|
ARTR.203.25.150 |
DN
150 |
168,3 |
342 |
700 |
±30 |
±25 |
AT-25 LRY-E34100150 |
|
ARTR.203.25.200 |
DN
200 |
219,1 |
413 |
750 |
±30 |
±25 |
AT-25 LRY-E34100200 |
|
ARTR.203.25.250 |
DN
250 |
273 |
488 |
850 |
±30 |
±25 |
AT-25 LRY-E34100250 |
|
ARTR.203.25.300 |
DN
300 |
323,9 |
580 |
1000 |
±30 |
±25 |
AT-25 LRY-E34100300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.203.50 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.203.50.025 |
DN 25 |
38 |
135 |
640 |
±15 |
±50 |
AT-50 LRY-Е34200025 |
|
ARTR.203.50.032 |
DN 32 |
42,4 |
140 |
640 |
±15 |
±50 |
AT-50 LRY-Е34200032 |
|
ARTR.203.50.040 |
DN 40 |
48,3 |
150 |
640 |
±15 |
±50 |
AT-50 LRY-Е34200040 |
|
ARTR.203.50.050 |
DN 50 |
60,3 |
165 |
710 |
±15 |
±50 |
AT-50 LRY-Е34200050 |
|
ARTR.203.50.065 |
DN 65 |
76,1 |
190 |
710 |
±30 |
±50 |
AT-50 LRY-Е34200060 |
|
ARTR.203.50.080 |
DN 80 |
88,9 |
221 |
760 |
±30 |
±50 |
AT-50 LRY-Е34200080 |
|
ARTR.203.50.100 |
DN
100 |
114,3 |
249 |
760 |
±30 |
±50 |
AT-50 LRY-Е34200100 |
|
ARTR.203.50.125 |
DN
125 |
139,7 |
292 |
900 |
±30 |
±50 |
AT-50 LRY-Е34200125 |
|
ARTR.203.50.150 |
DN
150 |
168,3 |
342 |
900 |
±30 |
±50 |
AT-50 LRY-Е34200150 |
|
ARTR.203.50.200 |
DN
200 |
219,1 |
413 |
950 |
±30 |
±50 |
AT-50 LRY-Е34200200 |
|
ARTR.203.50.250 |
DN
250 |
273 |
488 |
1050 |
±30 |
±50 |
AT-50 LRY-Е34200250 |
|
ARTR.203.50.300 |
DN
300 |
323,9 |
580 |
1200 |
±30 |
±50 |
AT-50 LRY-Е34200300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.203.75 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.203.75.025 |
DN 25 |
38 |
135 |
740 |
±15 |
±75 |
AT-75 LRY-Е34300025 |
|
ARTR.203.75.032 |
DN 32 |
42,4 |
140 |
740 |
±15 |
±75 |
AT-75 LRY-Е34300032 |
|
ARTR.203.75.040 |
DN 40 |
48,3 |
150 |
740 |
±15 |
±75 |
AT-75 LRY-Е34300040 |
|
ARTR.203.75.050 |
DN 50 |
60,3 |
165 |
810 |
±15 |
±75 |
AT-75 LRY-Е34300050 |
|
ARTR.203.75.065 |
DN 65 |
76,1 |
190 |
810 |
±30 |
±75 |
AT-75 LRY-Е34300060 |
|
ARTR.203.75.080 |
DN 80 |
88,9 |
221 |
860 |
±30 |
±75 |
AT-75 LRY-Е34300080 |
|
ARTR.203.75.100 |
DN
100 |
114,3 |
249 |
860 |
±30 |
±75 |
AT-75 LRY-Е34300100 |
|
ARTR.203.75.125 |
DN
125 |
139,7 |
292 |
1000 |
±30 |
±75 |
AT-75 LRY-Е34300125 |
|
ARTR.203.75.150 |
DN
150 |
168,3 |
342 |
1000 |
±30 |
±75 |
AT-75 LRY-Е34300150 |
|
ARTR.203.75.200 |
DN
200 |
219,1 |
413 |
1050 |
±30 |
±75 |
AT-75 LRY-Е34300200 |
|
ARTR.203.75.250 |
DN
250 |
273 |
488 |
1150 |
±30 |
±75 |
AT-75 LRY-Е34300250 |
|
ARTR.203.75.300 |
DN
300 |
323,9 |
580 |
1300 |
±30 |
±75 |
AT-75 LRY-Е34300300 |
|
|
|
|
Компенсатор сдвиговый
ARTR.203.100 |
|
Наименование
для заказа |
Внутренний
диаметр |
d |
d1 |
L |
Компенсирующая способность |
Номер чертежа |
|
Осевая
±X |
Боковая
±Y |
|
ARTR.203.100.025 |
DN 25 |
38 |
135 |
840 |
±15 |
±100 |
AT-100 LRY-Е34400025 |
|
ARTR.203.100.032 |
DN 32 |
42,4 |
140 |
840 |
±15 |
±100 |
AT-100 LRY-Е34400032 |
|
ARTR.203.100.040 |
DN 40 |
48,3 |
150 |
840 |
±15 |
±100 |
AT-100 LRY-Е34400040 |
|
ARTR.203.100.050 |
DN 50 |
60,3 |
165 |
910 |
±15 |
±100 |
AT-100 LRY-Е34400050 |
|
ARTR.203.100.065 |
DN 65 |
76,1 |
190 |
910 |
±30 |
±100 |
AT-100 LRY-Е34400060 |
|
ARTR.203.100.080 |
DN 80 |
88,9 |
221 |
960 |
±30 |
±100 |
AT-100 LRY-Е34400080 |
|
ARTR.203.100.100 |
DN
100 |
114,3 |
249 |
960 |
±30 |
±100 |
AT-100 LRY-Е34400100 |
|
ARTR.203.100.125 |
DN
125 |
139,7 |
292 |
1100 |
±30 |
±100 |
AT-100 LRY-Е34400125 |
|
ARTR.203.100.150 |
DN
150 |
168,3 |
342 |
1100 |
±30 |
±100 |
AT-100 LRY-Е34400150 |
|
ARTR.203.100.200 |
DN
200 |
219,1 |
413 |
1150 |
±30 |
±100 |
AT-100 LRY-Е34400200 |
|
ARTR.203.100.250 |
DN
250 |
273 |
488 |
1250 |
±30 |
±100 |
AT-100 LRY-Е34400250 |
|
ARTR.203.100.300 |
DN
300 |
323,9 |
580 |
1400 |
±30 |
±100 |
AT-100 LRY-Е34400300 |
|
|
|
|
|
