Затвор поворотный дисковый 12с-8
|
|
|
|
Затвор поворотный дисковый
типа 12с-8 предназначен для
регулирования расхода воздуха и
неагрессивных очищенных газов в
газо-воздухопроводах котельных
агрегатов.
Регулирование расхода среды
осуществляется изменением площади
проходного сечения поворотом диска с
помощью привода, устанавливаемого на
верхней цапфе. При полном открытии
диск поворачивается на 90˚.
Присоединение
затвора 12с-8 к трубопроводу -
фланцевое.
Затворы 12с-8 можно устанавливать как на
горизонтальных, так и на
вертикальных участках
газо-воздухопроводов с направлением
потока с любой стороны.
Основные детали затворов
12с-8
выполнены из следующих материалов:
Корпус, крышка - Ст3кп3-св,
Диск - сталь 20К.
|
|

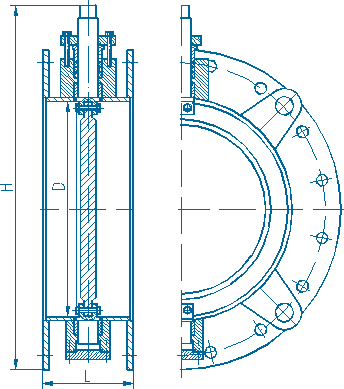

Обозначение изделия |
Ду |
Ру |
T |
Кvу |
Fmax |
Мкр |
L |
D |
H |
Масса |
|
мм |
МПа |
˚С |
м3/ч |
см2 |
Н·м |
мм |
мм |
мм |
кг |
|
12с-8-4 |
300 |
0,1 |
400 |
4700 |
640 |
100 |
180 |
310 |
568 |
53 |
|
12с-8-5 |
400 |
0,1 |
400 |
8200 |
1146 |
100 |
180 |
410 |
668 |
68 |
|
12с-8-6 |
500 |
0,1 |
400 |
12800 |
1800 |
250 |
180 |
510 |
768 |
87 |
|
12с-8-7 |
600 |
0,1 |
400 |
22500 |
2640 |
250 |
180 |
610 |
868 |
103 |
|
12с-8-8 |
700 |
0,1 |
400 |
31000 |
3630 |
630 |
220 |
710 |
983 |
132 |
|
12с-8-9 |
800 |
0,1 |
400 |
40000 |
4780 |
630 |
220 |
810 |
1083 |
162 |
|
12с-8-10 |
900 |
0,1 |
400 |
51500 |
6080 |
630 |
220 |
910 |
1183 |
186 |
|
12с-8-11 |
1000 |
0,1 |
400 |
63000 |
7540 |
630 |
220 |
1010 |
1283 |
214 |
|
12с-8-12 |
1100 |
0,1 |
400 |
81500 |
9160 |
1600 |
240 |
1110 |
1383 |
246 |
|
12с-8-13 |
1200 |
0,1 |
400 |
100000 |
10940 |
1600 |
260 |
1210 |
1483 |
269 |
|
12с-8-14 |
1300 |
0,1 |
400 |
112500 |
12870 |
1600 |
280 |
1310 |
1583 |
297 |
|
12с-8-15 |
1400 |
0,1 |
400 |
125000 |
14960 |
1600 |
300 |
1410 |
1683 |
362 |
|
|
|
|
|
|
|
|
|
|
