Указатель уровня жидкости
Т-29бм, Т-74бм,
Т-228б, Т-229б |
|
|
|
Указатели
уровня являются указателями прямого действия и
предназначены для наблюдения за уровнем воды в
барабане котлоагрегатов или сосуда. На каждом
котлоагрегате предусмотрено не менее двух
водоуказательных приборов. |
|
Типы указателей
|
|
Указатель уровня Т-29бм
(водоуказательный прибор Т-29бм)
с двумя
смотровыми рамками, условный
диаметр 20 мм, условное рабочее
давление 64 кг/см2,
температура рабочей среды до 260 оС. |
|
Указатель уровня Т-74бм
(водоуказательный прибор Т-74бм)
с тремя
смотровыми рамками, условный
диаметр 20 мм, условное рабочее
давление 100 кг/см2,
температура рабочей среды до 280 оС. |
|
Указатель уровня Т-228б
(водоуказательный прибор Т-228б)
с тремя
смотровыми рамками, условный
диаметр 20 мм, условное рабочее
давление 155 кг/см2,
температура рабочей среды до 345 оС.
|
|
Указатель уровня Т-229б
(водоуказательный прибор Т-229б)
с тремя
смотровыми рамками, условный
диаметр 20 мм, условное рабочее
давление 165 кг/см2,
температура рабочей среды до 345 оС. |
|
|
|
|
 |
Указатели уровня
устанавливается вертикально, продувочным
вентилем вниз с присоединительными патрубками
определенного диаметра, выполненными под сварку
без промежуточных фланцев и запорной аппаратуры.
На приборах определяются отметки низшего и
высшего уровня воды в сосуде.
Указательные приборы - комплектуются осветительным
устройством, которое ставится для просвечивания
рабочей среды в корпусе колонки и защитным
устройством, которое служит для предохранения
персонала от ожогов.
|
Наименование показателя |
Т-29бм |
Т-74бм |
Т-228б |
Т-229б |
|
Давление рабочее, МПа |
6,4 |
10,0 |
15,5 |
16,5 |
|
Температура рабочая, "С |
260 |
280 |
345 |
345 |
|
Среда |
пар - вода |
|
Видимое поле наблюдаемого уровня (H), мм |
320 |
550 |
400 |
400 |
|
Строительная длина, мм |
600 |
950 |
670 |
670 |
|
Масса, кг |
59,9 |
89,7 |
71,01 |
83,9 |
|
|
|

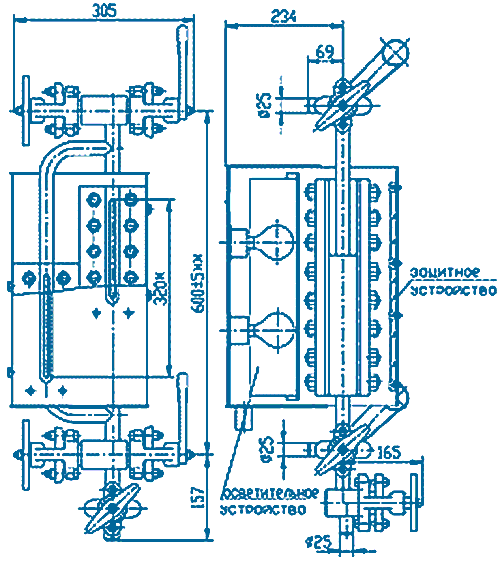

Габаритные и присоединительные размеры
указателей уровня
|
 |
|
|
|
|
|
|
|
