Вентилятор охлаждения электродвигателя


ВЕНТИЛЯЦИОННОЕ ОБОРУДОВАНИЕ




Вентилятор охлаждения электродвигателя




       Электровентилятор охлаждения асинхронного двигателя НВЭ применяется на двигателях для частотного регулирования (АДЧР), а так же при необходимости белее эффективного или принудительного отвода и рассеивания тепла выделяемого приводом. Такая схема позволяет двигателю работать на низких оборотах, а так же с частыми пусками и остановками  без перегрева.

       Типовой корпус адаптирован к наиболее часто встречающимся размерам, благодаря чему,  вентилятор воздушного охлаждения электродвигателя, как правило не требует серьезных доработок посадочных мест при установке. Однако, если размеры креплений имеют существенные отличия, возможно изготовление корпуса по эскизу заказчика.

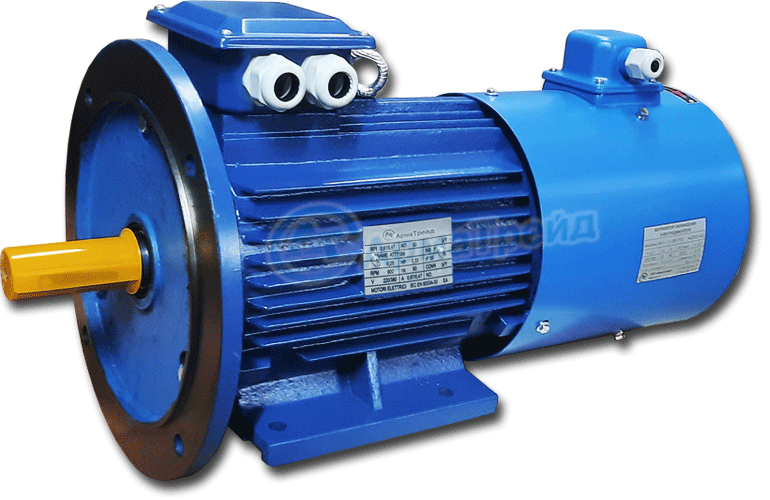

       Кроме того, принудительное охлаждение электродвигателя может иметь удлиненный корпус, обеспечивающий необходимое пространство для электромагнитного тормоза, или установки энкодера.

       Стандартная степень защиты, для общепромышленного исполнения IP54. По заказу клиента вентилятор охлаждения двигателя может быть заменен на исполнение с IP66 или  взрывозащитой 1 Ex d II CT4.

       Тип питания: 1-фаза 220В или 3-фазы 380В (в зависимости от исполнения), при частоте сети 50Гц.

       При работе в камерах и помещениях с высокой температурой окружающей среды, следует учитывать, что температура свыше +50С, а также отсутствие циркуляции воздуха, не позволяют эффективно охлаждать корпус двигателя, даже при помощи принудительной вентиляции. В этом случае необходимо обеспечить приток воздуха допустимой температуры до +40С, либо вынести привод за пределы области повышенных температур.



Технические характеристики


1-фаза 220В

Модель

Посадочный диаметр
мм

Напряжение
В

Частота
Гц

Мощность
Вт

Ток
A

Частота вращения
об/мин

Производительность
м3/ч

Давление
Па

Вес
кг

НВЭ-63-220

121

220

50

22

0.14

2850

30

35

1.5

НВЭ-71-220

138

220

50

25

0.15

2800

52

50

1.8

НВЭ-80-220

154

220

50

27

0.18

2800

57

60

2.1

НВЭ-90-220

173

220

50

32

0.18

2800

90

80

2.3

3-фазы 380В

Модель

Посадочный диаметр
мм

Напряжение
В

Частота
Гц

Мощность
Вт

Ток
 A

Частота вращения
об/мин

Производительность
м3/ч

Давление
Па

Вес
кг

НВЭ-63-380

121

380

50

21

0.075

2800

45

40

1.4

НВЭ-71-380

138

380

50

25

0.08

2800

52

50

1.7

НВЭ-80-380

154

380

50

29

0.08

2800

58

60

2.0

НВЭ-90-380

173

380

50

32

0.086

2800

91

80

2.2

НВЭ-100-380

195

380

50

58

0.176

2750

142

80

3.4

НВЭ-112-380

219

380

50

69

0.18

2600

229

80

4.0

НВЭ-132-380

256

380

50

52

0.2

1400

337

35

9.0

НВЭ-160-380

311

380

50

75

0.26

1390

609

40

11.0

НВЭ-180-380

352

380

50

75

0.26

1330

686

55

13.0

НВЭ-200-380

393

380

50

85

0.27

1230

1679

65

16.0

НВЭ-225-380

442

380

50

105

0.37

1430

1786

70

20.0

НВЭ-250-380

481

380

50

115

0.4

1420

1813

80

22.5

НВЭ-280-380

543

380

50

180

0.56

1360

2415

85

31.0

НВЭ-315-380

616

380

50

480

0.78

1320

2820

110

40.0

НВЭ-355-380

694

380

50

600

1.9

1350

3500

80

49.0


       Внимание! В связи с постоянной модернизацией продукции, в целях улучшения ее качеств и эксплуатационных свойств, указанные значения могут иметь незначительные отличия от фактических. При заказе продукции обязательно уточняйте интересующие Вас параметры.




Габаритные размеры



1-фаза 220В

D*

b

L1
(±1мм)

L2

L3

K**

С**

Схема
 монтажных
 отверстий
Тип
корп.

НВЭ-63-220

121

1,2

6

75

162

105

115

E G63-1

НВЭ-71-220

138

1,2

8

75

162

105

120

E G71-1

НВЭ-80-220

154

1,2

10

90

177

105

130

E G80-1
НВЭ-90-220

173

1,2

12

110

197

105

140

E G90-1

НВЭ-100-220

195

1,2

19

96

196

105

151

E G100-1

НВЭ-112-220

219

1,2

19

100

200

105

163

E G112-1

НВЭ-132-380

256

1,2

19

110

217

105

182

E G132-1

3-фазы 380В

D*

b

L1
(±1мм)

L2

L3

K**

С**

Схема
 монтажных
 отверстий
Тип
корп.

НВЭ-63-380

121

1,2

10

48

138

105

115

E G63-3

НВЭ-71-380

138

1,2

13

60

150

105

120

E G71-3

НВЭ-80-380

154

1,2

16

85

175

105

130

E G80-3
НВЭ-90-380

173

1,2

17

96

188

105

140

E G90-3

НВЭ-100-380

195

1,2

19

96

196

105

151

E G100-3

НВЭ-112-380

219

1,2

19

100

200

105

163

E G112-3

НВЭ-132-380

256

1,2

19

110

217

105

182

E G132-3

НВЭ-160-380

311

1,2

20

149

277

105

210

E G160-3

НВЭ-180-380

352

1,2

35

190

312

105

231

F G180-3

НВЭ-200-380

393

1,2

40

190

314

105

252

F G200-3

НВЭ-225-380

442

1,2

45

210

360

105

276

F G225-3

НВЭ-250-380

481

1,2

55

215

365

105

296

F G250-3

НВЭ-280-380

543

1,5

65

255

450

105

362

F G280-3

НВЭ-315-380

616

1,5

75

300

540

105

398

F G315-3

НВЭ-355-380

694

1,5

82

370

620

105

437

F G355-3

*
В таблице указаны типовые размеры. По заказу клиента, размеры корпуса могут быть изменены.

** В зависимости от модификации, исполнения и типа электропитания, клеммные коробки могут отличаться от указанной.





Опросный лист для заказа вентилятора нетиповых размеров
