Габаритные и присоединительные размеры вентиляторов ВР 132-30 5-е исполнение


ВЕНТИЛЯЦИОННОЕ ОБОРУДОВАНИЕ / Вентиляторы радиальные / Вентилятор ВР 132-30

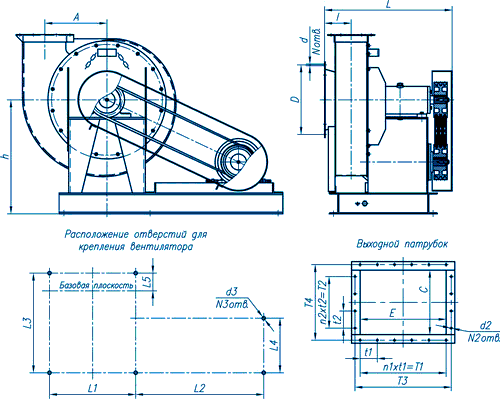

Габаритные и присоединительные размеры вентиляторов ВР 132-30 5-е исполнение


Вентилятор радиальный высокого давления ВР 132-30


№ вент

A

E

C

D

d

d2

d3

L

L1

L2

L3

L4

L5

5

300

200

150

336

9

9

15

610

410

-

418

360

58

6,3

378

240

190

430

11

13

15

850

500

620

520

450

130

8

480

320

240

530

15

13

20

1015

695

755

700

570

213

10

600

400

300

645

15

13

20

1120

695

755

754

570

183

12,5

750

500

375

850

10

10

18

1548

1000

590-840

794

794

193



№ вент

l

h

t1

t2

T1

T2

T3;

T4

N

N2

N3

n1

n2

5

115

550

100

100

200

100

242

194

8

10

4

2

1

6,3

146

650

100

100

200

100

298

245

12

10

6

2

1

8

182

780

100

100

200

100

370

292

12

14

6

2

1

10

228

960

150

150

450

150

450

352

12

12

-

3

1

12,5

368

1190

100

100

500

300

560

440

16

20

6

5

3


Положения корпуса вентилятора ВР 132-30 5-е исполнение

Вентиляторы правого вращения

Пр270°

Пр315°

Пр0°

Пр45°

Пр90°

Пр135°


Вентиляторы левого вращения

Л270°

Л315°

Л0°

Л45°

Л90°

Л135°



№ вент

Пр135°, Л135°

Пр270°, Л270°

Пр315°, Л135°

B

b

H

B

b

H

B

b

H

5

1313

533

390

1095

315

334

1313

533

315

6,3

1674

665

492

1407

398

421

1674

665

398

8

1746

561

622

1777

592

532

1746

561

502

10

2211

1020

776

1791

600

664

2211

1020

627

12,5

2706

1264

963

2180

737

823

2706

1264

776



№ вент

Пр0°, Л0°

Пр45°, Л45°

Пр90°, Л90°

B

b

H

B

b

H

B

b

H

5

1189

409

315

1170

390

533

1095

315

439

6,3

1552

543

398

1501

492

665

1407

398

543

8

1717

532

493

1687

502

832

1777

592

683

10

2034

843

600

1967

776

1020

1791

600

843

12,5

2492

1050

737

2405

963

1264

2358

1293

1050
