Клапан обратный вентиляционный

Обратный клапан служит для автоматического закрытия проходного сечения воздуховода в целях обеспечения движения воздуха только в одном направлении и предотвращения движения в противоположном направлении. Рабочая часть клапана состоит из двух створок, которые вращаются вокруг оси, проходящей через центр поперечного сечения воздуховода. При движении воздуха в нужном направлении створки под действием воздушного потока находятся в открытом положении. Если поток воздуха отсутствует, створки под действием груза и пружины расходятся в стороны и перекрывают проходное сечение воздуховода.
Нормативными документами установлены оптимальные и допустимые параметры воздуха (температура, относительная влажность и скорость движения воздуха в рабочей зоне) в зависимости от категории тяжести работ и периода года.

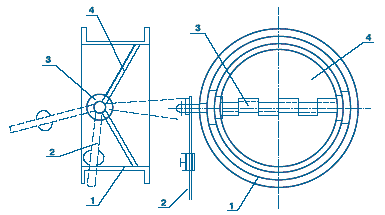

Рис.4. Обратный клапан:
1 – корпус; 2 – рычаг; 3 – пружина; 4 – створки.
