Агрегат воздушно-отопительный АВ и АП
|
|
 |
Общие сведения
Агрегаты предназначены
для воздушного отопления
производственных помещений
сельскохозяйственного
назначения, а также для
применения в
отопительно-вентиляционных
системах зданий
промышленного назначения.
Структура условного
обозначения
АВ-Х-Х У3:
АВ - агрегат
воздушно-отопительный;
Х - производительность по
воздуху, м3/ч;
Х - тепловая мощность, кВт;
У3 - климатическое
исполнение и категория
размещения по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря
не более 2000 м.
Атмосферное давление от 650
до 800 мм рт. ст..
Температура окружающего
воздуха от 10 до 35°С.
Относительная влажность
воздуха до 80% при
температуре 25°С.
Окружающая среда
невзрывоопасная, не
содержащая токопроводящей
пыли в концентрациях не
превышающих ГОСТ
12.1.005-88.
Агрегаты по способу защиты
от поражения электрическим
током относятся к классу 1
по ГОСТ 12.2.007.0-75.
Степень защиты,
обеспечиваемая оболочками
IР20 по ГОСТ 14254-96.
Конструкция агрегатов
соответствует требованиям
безопасности, установленным
ГОСТ 12.2.007.0-75 и ГОСТ
12.2.007.7-88. |
|
|
|
|
Основные
технические параметры агрегатов приведены в
таблице
|
|
Наименование |
Тип
вентилятора |
N,
кВт |
n,
об/мин |
Мощность
тепловая,
кВт |
Производи-
тельность
по воздуху,
м3/час |
Масса, кг |
|
АВ-1,5-15 |
ВО-20-260-3,15 |
0,09 |
1500 |
15 |
1500 |
28,9 |
|
АП-1,5-20 |
ВО-20-260-3,15 |
0,09 |
1500 |
20 |
1500 |
28,9 |
|
АВ-1,5-20 |
ВО-20-260-3,15 |
0,09 |
1500 |
20 |
1500 |
32,3 |
|
АП-1,5-25 |
ВО-20-260-3,15 |
0,09 |
1500 |
25 |
1500 |
32,3 |
|
АВ-3-35 |
ВО-20-260-4 |
0,25 |
1500 |
35 |
3000 |
75 |
|
АП-3-45 |
ВО-20-260-4 |
0,25 |
1500 |
45 |
3000 |
75 |
|
АВ-3-40 |
ВО-20-260-4 |
0,25 |
1500 |
40 |
3000 |
85 |
|
АП-3-50 |
ВО-20-260-4 |
0,25 |
1500 |
50 |
3000 |
85 |
|
АВ-5-45 |
ВО-20-260-5 |
1,1 |
1500 |
45 |
5000 |
102 |
|
АП-5-55 |
ВО-20-260-5 |
1,1 |
1500 |
55 |
5000 |
102 |
|
АВ-5-50 |
ВО-20-260-5 |
1,1 |
1500 |
50 |
5000 |
112 |
|
АП-5-60 |
ВО-20-260-5 |
1,1 |
1500 |
60 |
5000 |
112 |
|
АВ-10-75 |
ВО-20-260-6,3 |
1,1 |
1000 |
75 |
10000 |
132 |
|
АП-10-80 |
ВО-20-260-6,3 |
1,1 |
1000 |
80 |
10000 |
132 |
|
АВ-10-100 |
ВО-20-260-6,3 |
1,1 |
1000 |
100 |
10000 |
144 |
|
АП-10-110 |
ВО-20-260-6,3 |
1,1 |
1000 |
110 |
10000 |
144 |
|
АВ-20-150 |
ВО-20-260-6,3 |
3 |
1500 |
150 |
20000 |
224 |
|
АП-20-160 |
ВО-20-260-6,3 |
3 |
1500 |
160 |
20000 |
224 |
|
АВ-20-200 |
ВО-20-260-6,3 |
3 |
1500 |
200 |
20000 |
244 |
|
АП-20-220 |
ВО-20-260-6,3 |
3 |
1500 |
220 |
20000 |
244 |
|
|
|
|
Теплоноситель - горячая (перегретая) вода:
температура на входе - 150°С; на выходе -
70°С.
Гарантийный срок агрегатов - 1 год со дня
ввода в эксплуатацию при наработке 3000 ч,
но не более 18 мес со дня выпуска.
Агрегат состоит из воздухонагревателя
(калорифера), осевого вентилятора, жалюзи и
переходника. Во время работы установки
воздух, подаваемый вентилятором, проходит
через воздухонагреватель, нагревается и
подается в обогреваемое помещение. Жалюзи
служат для изменения направления потока
нагретого воздуха. |
|
|

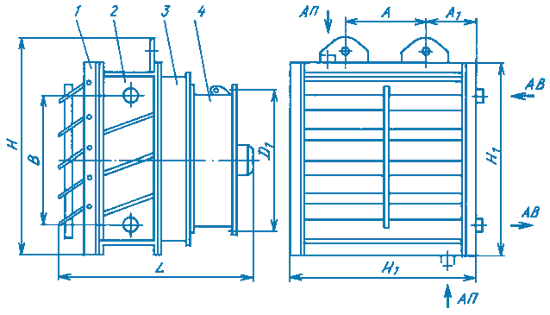

Общий вид и габаритные размеры агрегатов
воздушно-отопительных типа АВ и АП
1 - жалюзи; 2 - калорифер;
3 - переходник; 4 - основной
вентилятор
Примечание: Патрубки показаны для типа АВ,
для типа АП расположены вертикально.
|
|
Марка
изделия |
габаритные
размеры, мм |
производительность |
калорифер |
масса
не более,
кг |
|
длина |
высота |
ширина |
Ду |
по воздуху,
м3/час |
по теплу, кВт |
|
АВ 3-35 |
760 |
660 |
620 |
32 |
3000 |
35 |
специальный
спирально
катаный |
75 |
|
АВ 3-40 |
40 |
85 |
|
АВ 5-45 |
740 |
670 |
32 |
5000 |
45 |
102 |
|
АВ 5-50 |
50 |
112 |
|
АВ 10-75 |
780 |
880 |
800 |
32 |
10000 |
75 |
132 |
|
АВ 10-100 |
100 |
144 |
|
АП 3-35 |
760 |
660 |
620 |
50 |
3000 |
45 |
75 |
|
АП 3-50 |
50 |
85 |
|
АП 5-55 |
740 |
670 |
50 |
5000 |
55 |
102 |
|
АП 5-60 |
60 |
112 |
|
АП 10-80 |
780 |
780 |
880 |
50 |
10000 |
80 |
132 |
|
АП 10-100 |
110 |
144 |
|
|
|
|
|
