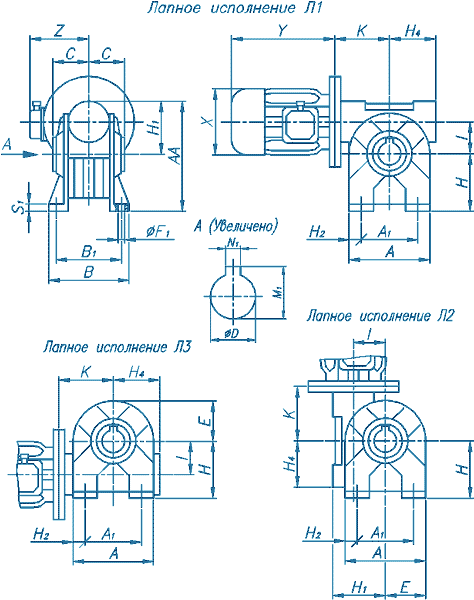

Габаритные размеры редуктора 7МЧ-М (лапы)


РЕДУКТОРЫ / Червячный мотор-редуктор 7МЧ-М


Габаритные размеры редуктора 7МЧ-М (лапы)


редуктор 7Ч-М


Габарит
редуктора
Лапы

7МЧ-М-28

7МЧ-М-40

7МЧ-М-50

7МЧ-М-60

7МЧ-М-70

7МЧ-М-85

7МЧ-М-110

7МЧ-М-130

7МЧ-М-150

A

70

100

120

138

158

193

250

286

336

A1

52

70

85

95

120

140

200

235

260

AA

99

138

163

192

221

252

342

400

454

B

78

102

119

136

140

168

200

230

250

B1

66

84

99

111

116

140

162

190

210

C

30

41

49

60

60

61

77,5

90

105

Ø D H7

14

19

24

25

28

32

42

48

55

Ø D2 h6

9

11

14

19

19

24

28

38

42

E

34

50

61

70

80

98

125

143

168

Ø F

70

140

160

180

200

200

250

300

350

Ø F1

5,5

7

9

11

11

13

14

15

19

Ø G H8

40

95

110

115

130

130

180

230

250

Ø G1 H8

42

60

70

70

80

110

130

180

180

H

52

71

85

100

115

135

172

200

230

H1

47

67

78

92

106

117

170

200

224

H2

9

15

17,5

21,5

19

26,5

25

25,5

38

H4

40

50

60

72

86

103

142

159

189

K

57,5

70,5

83/88*

93/94*

117/118*

134/137*

151/153*

165/166*

191/211*

I

28

40

50

60

70

85

110

130

150

L

20

23

30

40

40

50

60

80

100

M

50

65

75

87

110

123,5

146

166

195

M1

16,3

21,8

27,3

28,3

31,3

35,3

45,3

51,8

59,3

M2

10,2

12,5

16

22,5

22,5

27

31

41

45

N1

5

6

8

8

8

10

12

14

16

N2

3

4

5

6

6

8

8

10

12

P

49

82

91,5

116

111

100

150

150

160

Ø P1

67

94

100

102

118

150

200

234

250

P2

19

41

42,5

56

51

39

72,5

60

55

Ø R

56

115

130

150

165

165

215

265

300

Ø R1

56

83

85

85

100

130

165

215

215

S

32

38

49

57,5

57

56,5

74,5

87

102

S1

6

9

12

12

14

15

17

19

20

S2

-3

2

2,5

2,5

3

3

2,5

5

5

U

4

6

10

10

12

6

5

5

6

Ø V

6

8,5

10,5

10,5

13

13

15

15

19

Ø V1

М6х6

М6х9

М8х12

М8х15

М8х18

М10х20

М12х21

М12х24

М14х30

Ø V2

М4

М4

М6

М8

М8

М8

М8

М10

М12

V4

45°

45°

45°

45°

45°

45°

45°

45°

Z1

6

10

10

11

14

14

16

18

20

Толщина
фланца
редуктора

8

9

10

12

12

14

18





* – диаметр резьбового отверстия
