Редукторы TOS ZNOJMO MTC...A



Типовое обозначение редуктора MTC


Схема типового обозначения

Тип:
MTC – обозначение типового ряда цилиндрических редукторов
Типовое обозначение редуктора

Размер редуктора:
определяется осевой высотой выходного вала
Размер 0 1 2 3 4 5 6 7
Осевая высота [mm] 71 75 75 90 115 140 180 225
Типовое обозначение редуктора

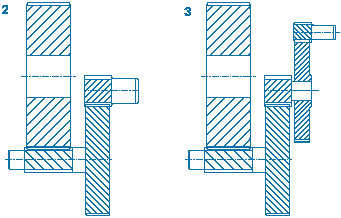

Количество передач:
зависит от конструкции

Типовое обозначение редуктора

Разрешающий характер:
Буква A обозначает новое поколение цилиндрических редукторов MTC
Типовое обозначение редуктора

Передача:
Код передача i
MTC 02A MTC 12A MTC 22A MTC 32A MTC 42A MTC 52A MTC 62A MTC 72A MTC 23A MTC 33A MTC 43A MTC 53A MTC 63A MTC 73A
1       3,76         26,8 27,6 28,8 26,8 25,7 27,3
2 4,37 4,10 4,25 4,22         29,7 30,3 31,9 30,3 29,0 30,6
3   4,70 4,83 4,74 4,84     4,31 33,5 33,4 35,9 34,0 32,5 34,6
4   5,29 5,56 5,39 5,40 5,43 5,51 5,01 36,7 37,1 40,2 38,5 37,4 39,5
5 6,15 6,17 6,22 6,19 6,05 6,19 6,06 5,86 41,6 41,8 45,4 43,5 42,9 44,3
6   6,80 6,98 7,02 6,80 6,95 6,69 6,61 46,8 47,1 50,7 49,2 48,7 49,7
7 8,07 7,79 7,82 7,86 7,68 7,82 7,54 7,41 52,2 52,6     53,0
8   8,75 8,89 8,83 8,71 8,71 8,24 8,62 57,8 57,9 57,8 55,8 59,9 56,2
9 10,36 9,85 10,23 9,91 9,95 9,92 9,02 10,08 65,3 63,8 63,9 63,0 67,2 64,2
A   11,49 11,45 11,28 10,56 11,14 10,97 11,38 71,5 70,8 72,0 70,8 77,3 73,2
B 12,54 12,66 12,86 12,94 11,87 12,55 12,35 13,08 81,0 79,8 80,6 80,2   82,0
C 14,88 14,51 14,51 14,67 13,39 14,20 13,49 14,92   89,6 91,1 90,7 88,6 92,7
D   16,14 16,19 16,42 15,19 16,16 15,06 17,15   100,1 104,1 102,6 100,5 105,9
E   18,46 17,93 18,49 17,36 18,29 16,89     110,3     114,6
F 19,75 20,35 20,26 20,66 20,00 20,92 19,08 19,68   121,4 118,5 116,5   118,2
G   23,86 25,14 25,05 25,43 23,78 24,64 24,84   134,8 131,1 131,6 129,5 132,5
H   26,26   27,81     28,23 28,08     147,6 147,8 145,3 149,8
I             32,04 32,08     165,4 167,4 167,2 171,1
J                     186,9 189,3 191,6 196,3
K       22,75 22,63               217,4 220,0
L             9,94             248,7
M             21,41 22,17           284,2
Типовое обозначение редуктора

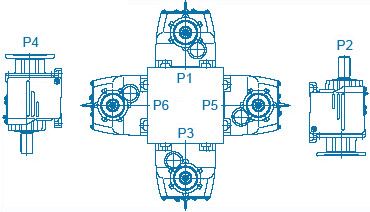

Рабочая позиция редуктора:
Форма и исполнение корпуса дает возможность применения в различных позициях.

Код Позиция
1 P1
2 P2
3 P3
4 P4
5 P5
6 P6
Типовое обозначение редуктора

Исполнение входа:


Код Размер
двигателя		 D [mm]
0 - -

1 56 9
2 63 11
3 71 14
4 80 19
5 90 24
6 100, 112 28
7 132 38
8 160 42
9 180 48
A 200 55
Типовое обозначение редуктора

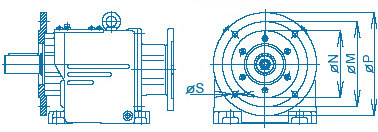

Размер входного фланца:


Код M [mm] N H7 [mm] P [mm] S [mm]
1 75 60 90 5,5
2 85 70 105 6,6
3 100 80 120 7
4 115 95 140 10
5 130 110 160 10
6 165 130 200 12
7 215 180 250 15
8 265 230 300 15
9 300 250 350 18
A 350 300 400 18
Типовое обозначение редуктора

Монтажное исполнение:

Код M [mm] Nj6 [mm] P [mm] S [mm] Модель
на лапах
0 - - - - -
с фланцем
1 75 60 90 5,5 MTC 0
2 85 70 105 6,6 MTC 0
3 100 80 120 7 MTC 0, 1
4 115 95 140 10 MTC 0,1,2
5 130 110 160 10 MTC 3
6 165 130 200 12 MTC 4
7 215 180 250 15 MTC 5
8 265 230 300 15 MTC 6
9 300 250 350 18 MTC 7
Типовое обозначение редуктора

Данные о двигателе и дополнительные данные:

– Заказывая редуктор с электродвигателем, необходимо определить размер, мощность электродвигателя и количество полюсов (напр. 0,75кВт/4п), и/или специальное исполнение двигателя.
– Другие дополнительные данные для редуктора – напр. оттенок лака, сорт смазочного материала, исполнение нержавеющее.
Типовое обозначение редуктора

Пример типового обозначения:

MTC 4 3 A D 1 4 5 0 / 0,75 kW/4p

Вышеприведенное кодовое обозначение определяет:
a) b) c) d) цилиндрический трехступенчатый редуктор нового типового ряда с осевой высотой 115 мм,
e) передачу i =104.1,
f) горизонтальную рабочую позицию (пятками вниз),
g) полый входной вал для электродвигателя размером 80,
h) входной фланец с шагом Ć 130mm (Ć 130/ Ć 110/ Ć 160)
i) основное исполнение вез большого выходного фланца, Дополнительные данные)
j) 80, 0,75 кВт/4п – редуктор, оснащенный 4-полюсным трехфазным асинхронным электродвигателем 0,75 кВт, 50Гц, 230 В /400 VY.
