РЕДУКТОРЫ
Редукторы и
мотор-редукторы ”Мотоварио”
Motovario
|

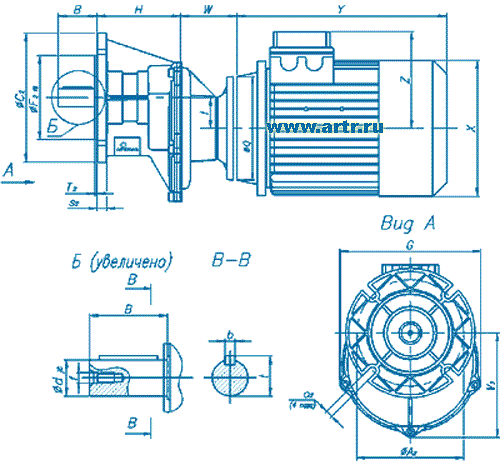

Цилиндрический редуктор Motovario HA...F |
|
|
|
Одноступенчатые цилиндрические
мотор-редукторы Motovario габаритов HA41F,
HA51F, HA61F |
 |
|
Габарит |
Размер |
Размеры выходного вала |
|
A2 |
Ø C2 |
Ø F2 f8 |
G |
H |
I |
O2 |
s2 |
T2 |
V2 |
W |
Ø d j6 |
B |
b |
t |
f |
|
H A41 F |
115 |
140 |
95 |
152 |
95,5 |
32 |
9 |
10 |
3 |
111,5 |
86 |
19 |
40 |
6 |
21,5 |
M6 |
|
H A51 F |
130 |
160 |
110 |
152 |
104 |
32 |
9 |
10 |
3,5 |
111,5 |
86 |
24 |
50 |
8 |
27 |
M8 |
|
H A61 F |
165 |
200 |
130 |
218 |
129 |
47,5 |
11 |
15 |
3,5 |
111,5 |
87,5 |
28 |
60 |
8 |
31 |
M8 |
|
|
|
|
Размеры |
Габарит электродвигателя (IEC) |
|
AIS 063… |
AIS 071… |
AIS 080… |
AIS 090S… |
AIS 090L… |
AIS 100L… |
AIS 112… |
|
X |
121 |
139 |
158 |
173 |
173 |
191 |
210,5 |
|
Y |
186,5 |
208 |
231 |
246,5 |
271,5 |
307,5 |
323 |
|
Z |
98,5 |
110,5 |
121,5 |
129,5 |
129,5 |
138,5 |
153,5 |
|
B5 |
ØQ |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
|
ØQ3 |
95 |
110 |
130 |
130 |
130 |
180 |
180 |
|
B14 |
ØQ |
90 |
105 |
120 |
140 |
140 |
160 |
160 |
|
ØQ3 |
60 |
70 |
80 |
95 |
95 |
110 |
110 |
|
|
|
|
|
