Насос КC

Насос КC предназначен для перекачивания конденсата в пароводяных сетях тепловых электростанций, работающих на органическом топливе, а также используются в системах теплоснабжения  и водоснабжения. Насос горизонтальный, однокорпусный, секционный, с рабочим колесом одностороннего входа. Концевые уплотнения сальникового типа. В качестве опор ротора применены подшипники качения. В качестве привода насоса используется электродвигатель. По требованию заказчика, возможно изготовление агрегата взрывозащищенного исполнения.

Типы перекачиваемой среды: Насосы Кс, КсП и агрегаты электронасосные на их основе АКс, АКсП применяются для перекачивания конденсата в пароводяных сетях тепловых и энергетических блоков ТЭС, а также чистой воды с температурой до 160 0С в системах тепло- и водоснабжения. Конденсат и пресная вода должны иметь значение рН = 6.8...9,2, и содержание твердых включений с концентрацией не более 5 мг/л с максимальным размером до 0,1 мм.

Описание конструкции: Насос конденсатный Кс, КсП - центробежный, горизонтальный, однопоточный, многоступенчатый, секционный. В конструкции насосов Кс и агрегатов КсП опорами ротора служат выносные подшипники качения с пластичной смазкой. В конструкции насосов КсП и агрегатов АКсП применен встроенный передний подшипник скольжения для работы на перекачиваемой среде. Уплотнения вала устанавливается механические с сальниковой набивкой, в маркировке обозначается буквой (С) или не указывается. Также могут быть установлены взаимозаменяемые уплотнения вала с механическими торцовыми, в маркировке обозначается буквой (Т).



Технические характеристика конденсатных насосов


Конденсатные насосы и агрегаты на их основе с опорами ротора на выносные подшипники качения с пластичной смазкой

Марка насоса

Марка агрегата

Подача,
м3

Напор,
м

Частота вращения,
об/мин

Мощность двигателя,
кВт

Кс 32-150-2

АКс 32-150-2

32

150

2900

22

Кс 50-55-2

АКс 50-55-2

50

55

2920

15

Кс 50-110-2

АКс 50-110-2

50

110

2920

30

Кс 80-155-2

АКс 80-155-2

80

155

2940

55



Конденсатные насосы и агрегаты на их основе с встроенным передним подшипником скольжения для работы на перекачиваемой среде

Марка насоса

Марка агрегата

Подача,
м3

Напор,
м

Частота вращения,
об/мин

Мощность двигателя,
кВт

КсП 32-150-2

АКсП 32-150-2

32

150

2900

22

КсП 50-55-2

АКсП 50-55-2

50

55

2920

15

КсП 50-110-2

АКсП 50-110-2

50

110

2920

30

КсП 80-155-2

АКсП 80-155-2

80

155

2940

55

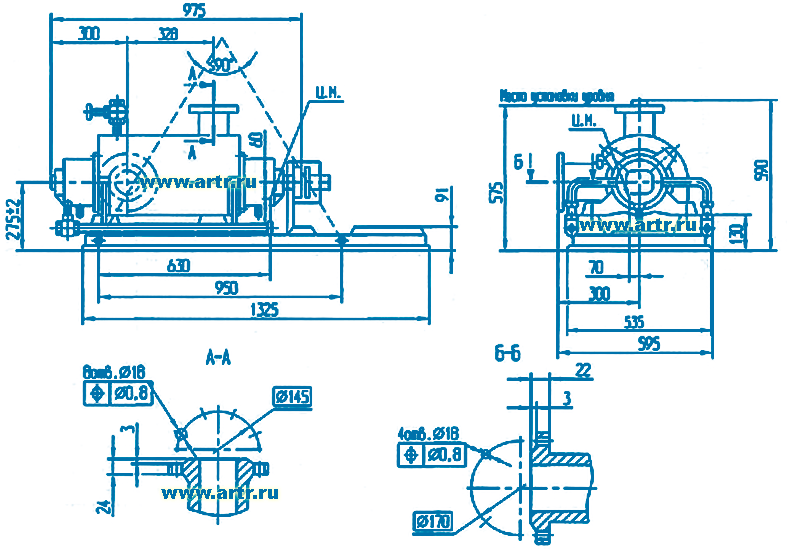

Габаритные и присоединительные размеры


Насос Кс 32-150-2

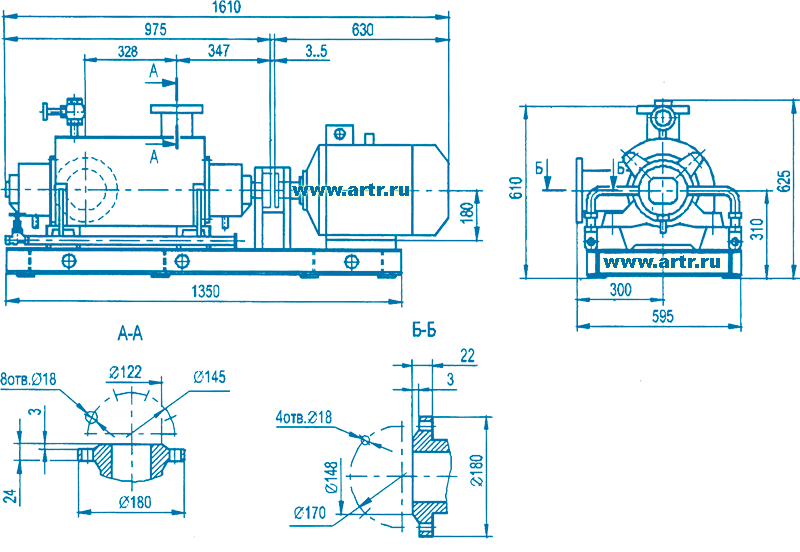

Электронасосный агрегат АКс 32-150-2

Основные технические характеристики

Подача 32 м3/ч
Напор 150 м
Частота вращения 3000 об/мин
Мощность двигателя 22 кВт
Давление на входе в насос, не более 10 кгс/см2
Температура перекачиваемой среды не более 160 ºС
Допустимый кавитационный запас 1,6 м
Тип уплотнения - сальниковое

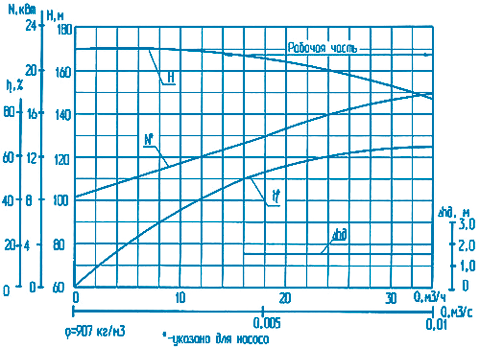

Гидравлическая характеристика

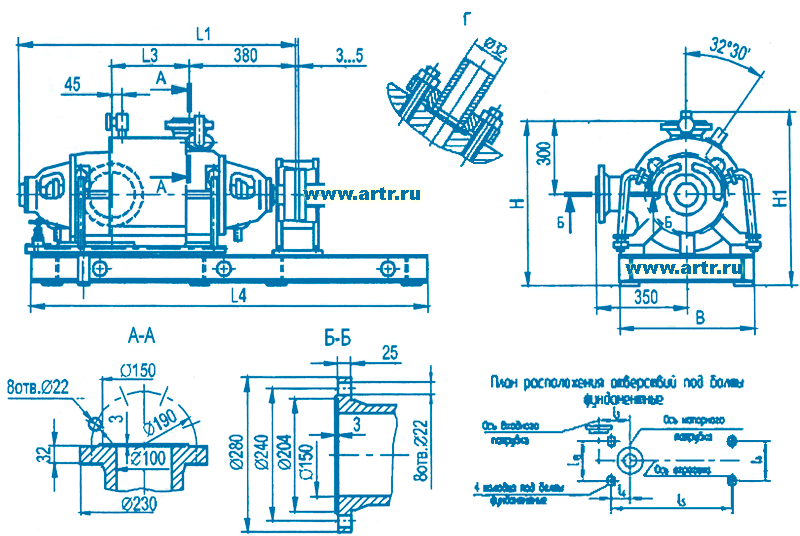

Габаритный чертеж насоса Кс 50-55-2, Кс 50-110-2, Кс 80-155-2

Типоразмер
 агрегата
L1 L3 L4 H H1 B
Кс 50-55-2 905 220 1244 662 737 500
Кс 50-110-2 1005 310 1394 630 705 520
Кс 80-155-2 1100 405 1575 670 745 490

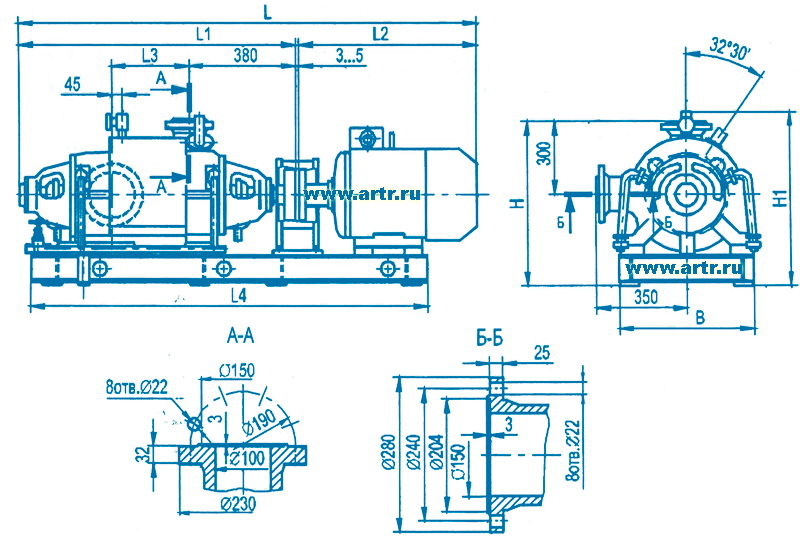

Габаритный чертеж агрегата электронасосного АКс 50-55-2 УХЛ4, АКс 50-110-2 УХЛ4, АКс 80-155-2 УХЛ4

Типоразмер
 агрегата
L L1 L2 L3 L4 H H1 B
АКс 50-55-2 УХЛ4 1580 905 670 220 1244 662 737 500
АКс 50-110-2 УХЛ4 1690 1005 680 310 1394 630 705 520
АКс 80-155-2 УХЛ4 1915 1100 810 405 1575 670 745 490

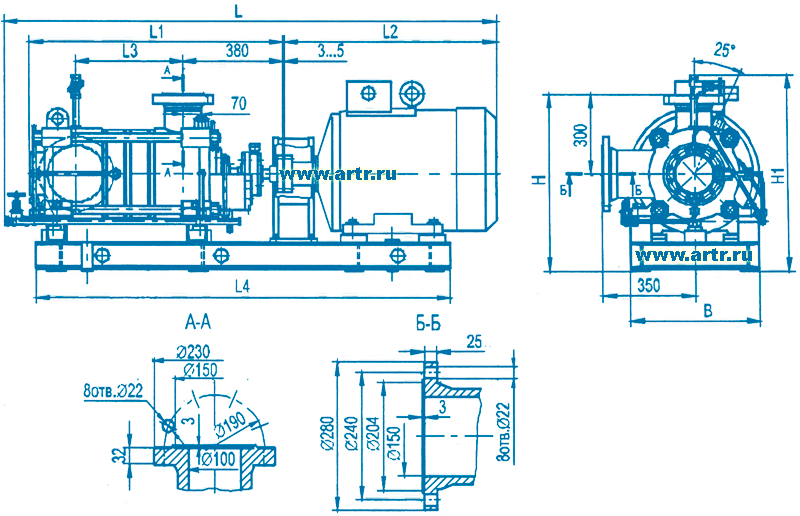

Габаритный чертеж агрегата электронасосного АКсП 50-55-2 УХЛ4, АКсП 50-110-2 УХЛ4, АКсП 80-155-2 УХЛ4

Типоразмер
 агрегата
L L1 L2 L3 L4 H H1 B
АКсП 50-55-2 УХЛ4 1545 870 670 220 1244 662 737 500
АКсП 50-110-2 УХЛ4 1645 960 680 310 1394 630 705 520
АКсП 80-155-2 УХЛ4 1870 1050 810 405 1575 670 745 490


Гидравлическая характеристика

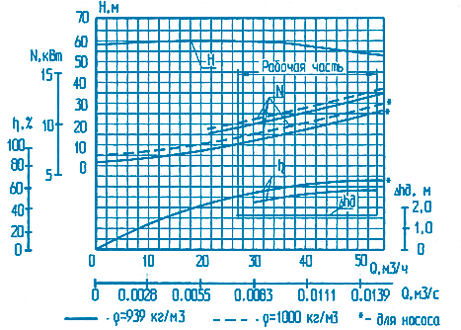

Насос Кс 50-55-2

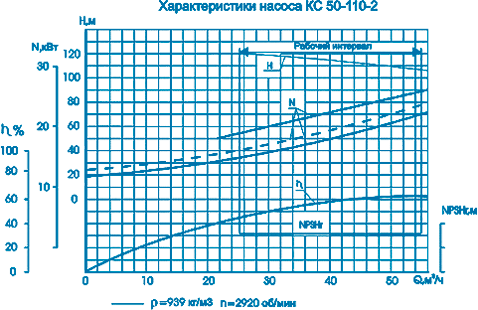

Насос Кс 50-110-2

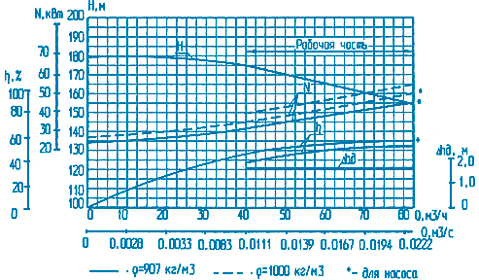

Насос Кс 80-155-2

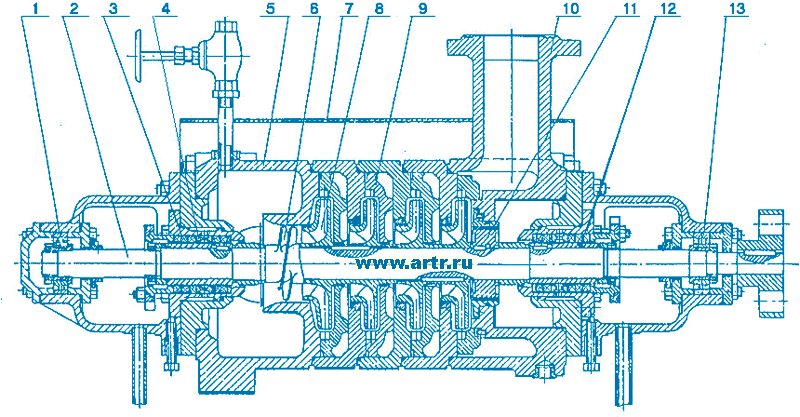

Насос КС в разрезе



Основные детали насоса: 1- подшипник, 2- вал, 3- сальниковая набивка, 4- кольцо сальника, 5- входная крышка, 6- предвключенное колесо, 7- кожух, 8- колесо рабочее, 9- направляющий аппарат, 10- напорная крышка, 11- барабан, 12- втулка защитная, 13- подшипник.



Горизонтальный электронасосный агрегат с центробежным однокорпусным секционным четырехступенчатым с предвключенным осевым рабочим колесом насосом разрабатывался на основе типового насоса для перекачивания конденсата паровых турбин с температурой до 160 градусов Цельсия, конденсата греющего пара в различных схемах теплосиловых и отопительных установок. в конструкции предусмотрены выносные опоры. Фиксированное положение оси вала насоса Кс обеспечивается жесткой штифтовкой лап корпуса нагнетания и подвижной штифтовкой лап корпуса всасывания. Материал деталей проточной части, крышки, направляющего аппарата и рабочие колеса второй, третьей и четвертой ступеней - чугун СЧ 20; Материал деталей рабочего колеса первой  ступени и предвключенного колеса - 20Х13Л-I. Материал разгрузочного барабана - сталь 20Х13. Вал насоса - сталь 40Х. Уплотнение вала - сальниковое с подводом охлаждающей жидкости. Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины. Допускаемый кавитационный запас не более 1,6 м. Давление на входе в насос не более 10 кгс/кв.см. Насос может быть укомплектован электродвигателем во взрывозащищенном исполнении.



Условные обозначения

Например: Насос Кс 50-55 УХЛ4,
— Кс - конденсатный;
— 50 - подача, м3/ч;
— 55 - напор, м;
— УХЛ - климатическое исполнение;
— 4 - категория размещения;
