Насос Д200-36


НАСОСЫ / Водоснабжение / Центробежные горизонтальные Д, 1Д, 2Д

Насос Д200-36


    Назначение:
Насосы двустороннего входа типа Д, 1Д и 2Д обладают высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д - центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальном плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. Для предотвращения протечек по валу применяются двойные сальниковые уплотнения.


    Перекачиваемая жидкость:
Вода и жидкости аналогичные по химической активности, температурой до 85°С, вязкостью до 36сСт. Допускается содержание твердых включений не более 0,05% по массе, размером до 0,2мм и микротвердостью не более 6,5 гПа (650 кгс/мм2). Давление на входе в насос, мПа (кгс/см2) не более: 0,3 (3)



Параметры



Значение

Ед. измерения

Подача

Q

200

м3/час

Напор

H

36.00

м

Частота вращения

n

1450 (24.2)

об/мин (сек-1)

Максимальная потребляемая мощность

N

37.00

кВт

Допускаемый кавитационный запас



4.30

м, не менее

Масса насоса

m

240

кг



маркированный список Устройство и принцип работы
маркированный список Условные обозначения

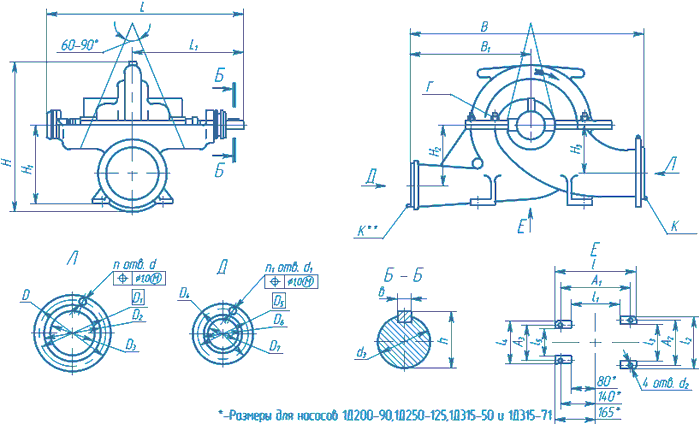

Габаритный чертеж насоса





L

L1

l

l1

l2

l3

l4

l5

B

B1

H

H1

H2

H3

h

A1

A2

830

458

560

300

340

160

340

160

800

373

620

350

224

162

35

430

260

A3

D

D1

D2

D3

D4

D5

D6

D7

d

d1

d2

d3

n

n1

b

Ру, МПа вх/вых

Масса,кг

260

260

225

202

150

235

200

178

125

18

18

23

32

8

8

10

6/10

240

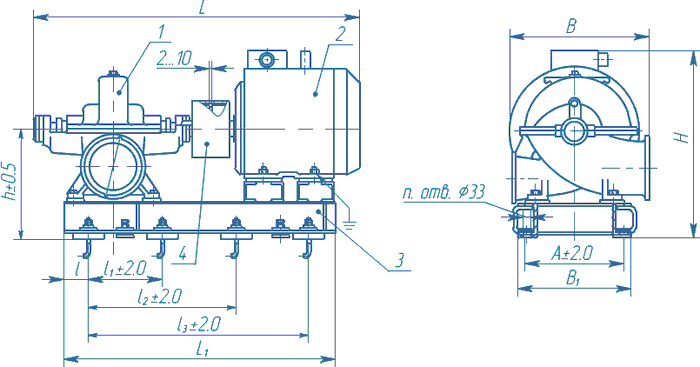

Габаритный чертеж агрегата





L

L1

l

l1

l2

l3

B

B1

A

H

h

n

Двигатель

Мощность. кВт

Масса. кг

Масса агрегата. кг

1455

1170

185

-

-

800

800

500

440

850

560

4

4АМН180М4У3

37

190

557

1600

1235

185

-

-

870

800

500

440

845

560

4

5А200М4 У3. Т2

37

245

557

1585

1235

185

-

-

870

800

500

440

835

560

4

А200М4 У3. Т2

37

230

542

1670

1270

185

-

-

870

800

500

440

835

560

4

А200L4 У3. Т2

45

260

547
