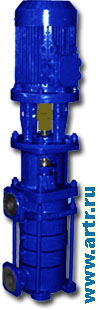

Насос 1ЦНСв



       Центробежные секционные питательные насосы 1ЦНСв предназначены:

       Насосы ЦНСв применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу. Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи.


       Перекачиваемая жидкость:

       Насосы центробежные, секционные вертикальные типа ЦНСв и агрегаты электронасосные на их основе предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.


Сводная таблица характеристик многосекционных вертикальных насосов типа ЦНСв.

Марка агрегата

Подача, м3/час

Напор, м

Частота вращения, об/мин

Потребляемая мощность, кВт

Допускаемый кавитационный запас, м

ЦНСв12.5-40

12.5

40.00

2950

3.80

-0.00

ЦНСв12.5-60

12.5

60.00

2950

5.20

-0.00

ЦНСв12.5-80

12.5

80.00

2950

7.60

-0.00

ЦНСв12.5-100

12.5

100.00

2950

9.50

-0.00

ЦНСв20-45

20

45.00

2950

4.20

-0.00

ЦНСв20-70

20

70.00

2950

7.20

-0.00

ЦНСв20-95

20

95.00

2950

10.20

-0.00

ЦНСв20-120

20

120.00

2950

13.20

-0.00

Давление на входе в насос, мПа (кгс/см2) не более: 0,4 (4)


Условные обозначения

Например: Насос ЦНСв 20-120-1 УХЛ4 ТУ 3631-166-05747979-2001
ЦН - центробежный насос;
C - секционный;
В - вертикальный;
20 - подача, м3/ч;
120 - напор, м;
1 - расположение патрубков
УХЛ или Т - климатическое исполнение; 4 или 2 - категория размещения;

Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
Р — напор, м;
N — максимальная потребляемая мощность, кВт;
n — частота вращения, об/мин;
Сводная таблица характеристик многосекционных вертикальных насосов типа ЦНСв
