НАСОСЫ
/
Вакуумные
Насос ВВН
|
|
|
|
|
|
 |
|
|
|
Насос ВВН - вакуумный, водокольцевой с
сальниковым уплотнением вала.
Водокольцевой вакуумный насос ВВН предназначен для
откачки неагрессивных по отношению к материалу проточной
части насоса изготовленного из чугуна газов и паров с
целью создания вакуума в закрытых аппаратах. Рабочей
жидкостью таких вакуумных насосов является вода.
Вакуумный насос ВВН используется в нефтяной и химической
промышленности, для сушки в производстве бумаги и
обработки кож, в сельском хозяйстве на доильных
установках, для транспортировки сыпучих и жидких
продуктов, для сушки и стерилизации в медицине,
установках удаления пыли и на очистных сооружениях. Для
работы на агрессивных средах применяются вакуумные
насосы со специальной проточной частью марок ВВН-3Н и
ЖВН-12Н, в которых детали выполнены из нержавеющей стали
12Х18Н9Т;
По своей конструкции насос ВВН относится к вакуумным
водокольцевым простого действия. По исполнению насосы
производятся горизонтальные с осевым направлением газа
через всасывающие и нагнетательные окна. К
конструктивным особенностям можно отнести отсутствие
трущихся частей в рабочем пространстве. Материалы
исполнения вакуумных водокольцев насосов ВВН в
стандартном варианте серый чугун и стали обычных марок,
для специальных ичполне6ний насосов ЖВН-12Н -
нержавеющая сталь 12Х18Н9Т.
|
|
|
|
|
Насос
состоит из следующих основных деталей:
крышки, корпуса, диска, кронштейна,
вала. При вращении диска вода,
увлекаемая лопатками, под действием
центробежных сил, отбрасывается к
перефирии крышки, образуя водяное
кольцо. Между ступицей рабочего диска и
внутренней поверхностью водяного кольца
создается разреженное пространство,
обеспечивающее всасывание газа через
большой серповидный вырез в корпусе
насоса. При дальнейшем вращении диска
происходит сжатие перекачиваемого газа.
Через малый серповидный вырез в корпусе
газ и излишняя вода выбрасывается в
нагнетательный патрубок насоса. |
|
|
|

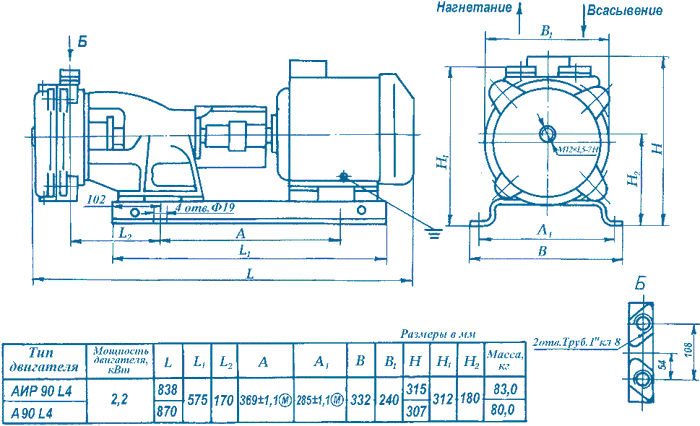

Технические характеристики насоса ВВН 1-0.75
|
|
Показатель |
Норма |
|
Производительность номинальная при давлении
всасывания 0,04 МПа, м3/с (м3/мин) |
0,0125(0,75) |
|
Уменьшение номинальной производительности при
давлении 0,02 МПа, % не более |
40 |
|
Удельная мощность на номинальном режиме, кВт·с /
м3 |
120 |
|
Расход воды на номинальном режиме, м3/с (л/мин),
не более |
0,05·10-3(3,0) |
|
Частота вращения, С-1 (об/мин) |
24(1450) |
|
Параметры энергопитания |
Род тока |
переменный |
|
Напряжение, В |
220 или 380 |
|
Частота тока, Гц |
50 |
|
Мощность электродвигателя, кВт |
2,2 |
|
Масса насоса, кг |
38 |
|
Допускаемые предельные
отклонения,% |
±10 |
|
|
|
|
 |
|
|
|
Насос ВВН1-0,75
относится к восстанавливаемым изделиям по ГОСТ 27.003-90
и выпускается в климатическом исполнении У4.2 и Т2 по
ГОСТ 15150-69. Агрегат не предназначен для эксплуатации
во взрывопожароопасных помещениях и не оснащается
взрывозащищенными электродвигателями.
Условное обозначение насоса
Насос ВВН1-0,75 У4.2, где
ВВН1 -вакуумный, водокольцевой насос с номинальным
давлением всасывания 0,04МПа
0,75 -производительность, м3/мин
У4.2 -климатическое исполнение и категория размещения |
|
|
|
|
|
Технические характеристики насоса 2ВВН1-0,8
|
|
Наименование показателя |
Норма |
Допускаемые
предельные отклонения |
|
Номинальная производительность, приведенная к
начальным условиям при номинальном давлении 0,04
МПа (0,4 кгс/см2)*, м3/с
(м3/мин) |
0,014
(0,8) |
±0,0014
(0,08) |
|
Уменьшение номинальной производительности при
давлении всасывания 0,02 МПа (0,2 кгс/см2),%,
не более |
40 |
|
|
Мощность, потребляемая при номинальной
производительности,* кВт, не более |
1,3 |
±0,13 |
|
Удельная мощность, кВт/м3·мин, не более |
1,6 |
|
|
Расход воды,* дм3/с (м3/ч), не более |
0,056 (0,2) |
|
|
Частота вращения, с-1 (об./мин.) |
48,3
(2900) |
±0,833
(±50) |
|
Параметры
энергопитания
(ГОСТ13109-97) |
Род тока |
переменный |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Мощность электродвигателя, кВт |
2,2 |
|
*Технические параметры должны обеспечиваться при
температуре откачиваемого газа не более 293 К
(20 &dС), температуре рабочей воды не более 288
К (15 ° С) |
|
|
|
|
|
|

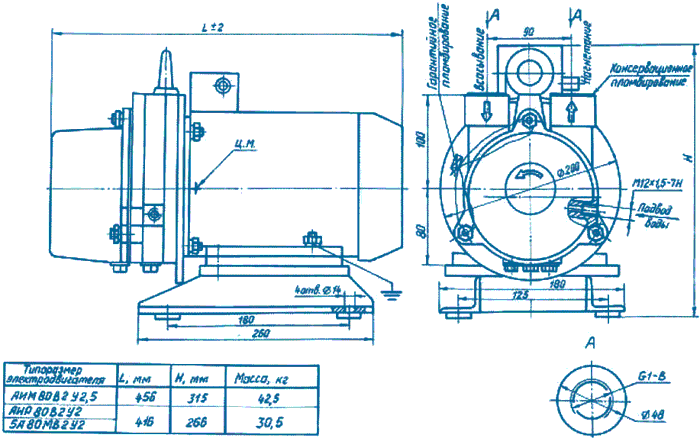

Габаритный чертеж
насоса 2ВВН1-0,8 |
|
|
|
 |
|
|
Условное обозначение насоса
Насос 2ВВН1-0,8-УХЛ4 ТУ3648- 236 -05747979-2004, где
2 – порядковый номер модернизации;
ВВН1- вакуумный водокольцевой электронасос с номинальным
давлением 0,04 МПа;
0,8 – производительность, м3/мин;
УХЛ – климатическое исполнение;
4– категория размещения при эксплуатации. |
|
|
|
|
|
Технические характеристики насоса
ВВН1-1,5
|
|
Наименование показателя |
Норма |
Допускаемые предельные отклонения
|
|
Номинальная производительность, приведена
к начальным условиям при номинальном давлении
0,04 МПа (0,4 кгс/см2)*, м3/с (м3/мин) |
0,026(1,57) |
+20%
-5% |
|
Мощность, потребляемая при номинальной
производительности,* кВт, не более |
3,0 |
±0,30 |
|
Удельная мощность, кВт/м3·мин, не
более |
4,4 |
|
|
Расход воды,* дм3/с (м3/ч), не более |
0,083 (0,3) |
|
|
Частота вращения, с-1 (об/мин) |
25
(1500) |
±0,833
(±50) |
|
Параметры
энергопитания
(ГОСТ13109-97) |
Род тока |
переменный |
|
Напряжение, В
|
380 |
|
Частота тока, Гц
|
50 |
|
Электродвигатель |
Марка |
5АМ112М4У2 |
|
Исполнение по монтажу |
IM2081 (IM2082)
|
|
Мощность, кВт |
5,5 |
|
Напряжение, В |
380, 220/380 |
|
Частота вращения с-1 (об/мин) |
25 (1500) |
|
Масса насоса, кг, не более
|
110 |
|
*Технические параметры должны обеспечиваться при
температуре откачиваемого газа не более 293К (20
°С), температуре рабочей воды не более 288 К
(15°С). |
|
|
|
|
|
|

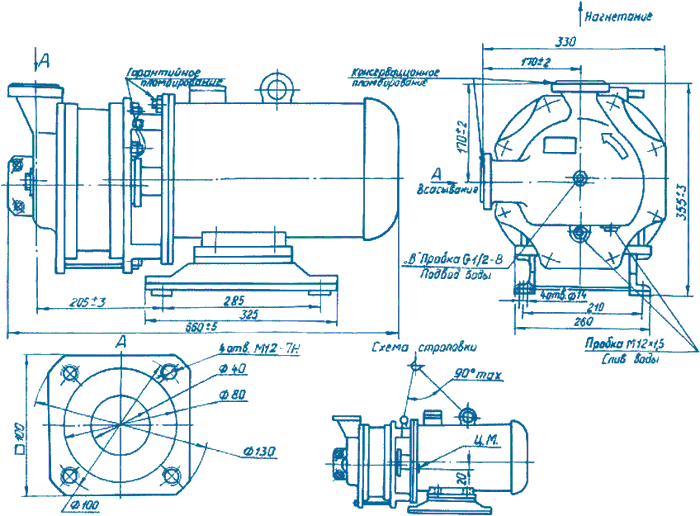

Габаритный
чертеж насоса ВВН1-1,5 |
|
|
|
 |
|
|
Условное
обозначение насоса
Электронасос ВВН1-1,5-УХЛ4 ТУ3648-236-05747979-2004
ВВН1- вакуумный водокольцевой электронасос с номинальным
давлением 0,04 МПа;
1,5– производительность, м3/мин;
УХЛ – климатическое исполнение;
4– категория размещения при эксплуатации. |
|
|
|
|
|
Технические характеристики насоса
ВВН1-1,5
|
|
Наименование показателя |
Норма |
Допускаемые предельные отклонения
|
|
Номинальная производительность, приведенная
к начальным условиям при номинальном давлении
0,04 МПа (0,4 кгс/см2)*, м3/с
(м3/мин) |
0,056 (3,33) |
±10% |
|
Уменьшение номинальной производительности при
давлении всасывания 0,02 МПа (0,2 кгс/см2),%,
не более |
20 |
|
|
Мощность, потребляемая при номинальной
производительности*, кВт, не более |
6,15 |
±10% |
|
Расход воды *, дм3/с (м3/ч),
не более |
0,116 (0,42) |
|
|
Частота вращения, с-1 (об/мин) |
25 (1500) |
±0,833 (±50)
|
|
Параметры
энергопитания
(ГОСТ13109-97) |
Род тока |
Переменный |
|
Напряжение, В
|
380 |
|
Частота тока, Гц
|
50 |
|
Электродвигатель |
Исполнение по монтажу |
IM1081 |
|
Мощность, кВт |
7,5 |
|
Напряжение, В |
380, 220/380 |
|
Частота вращения с-1 (об/мин) |
25 (1500) |
|
* параметры обеспечиваются при подаче воды с
температурой не превышающей 288 К (15 °С) и
атмосферном давлении на выходе воздуха (газа) из
насоса. |
|
|
|
|
|
|

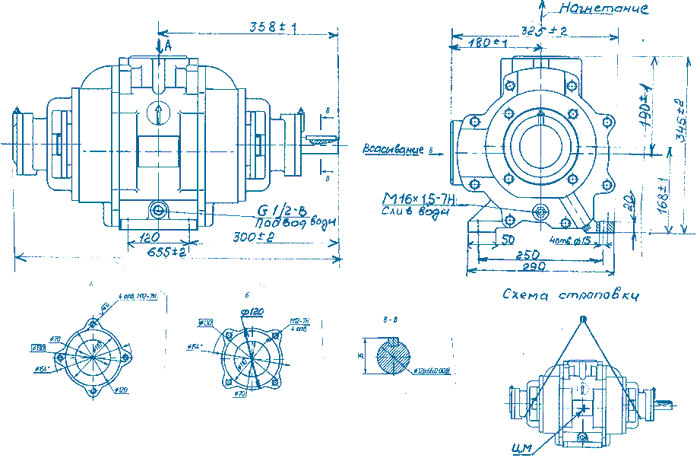

Габаритный
чертеж насоса ВВН1-3 |
|
|
|
 |
|
|
Условное
обозначение насоса
Насос ВВН1—3 У4.2 и Т2 ТУ3648- -05747979-2005 где
ВВН1- вакуумный водокольцевой насос с номинальным
давлением 0,04 МПа;
3– производительность, м3/мин;
У – климатическое исполнение;
4.2 – категория размещения при эксплуатации. |
|
|
|
|
