Насос для нефтепродуктов НД


Насос двустороннего входа НД центробежный нефтяной и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов, незагрязненных механическими примесями и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемой среде не более 0,2% по массе и размером не более 0,2 мм. Насос для нефтепродуктов НД отличается высокими показателями и широким диапазоном применения, назначения насосов и агрегатов по перекачиваемым средам, зоне установки, типу уплотнения, материалу проточной части и климатическому исполнению. Насос НД относится к восстанавливаемым изделиям вида 1 ГОСТ 27.003. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007.

При необходимости, по требованию заказчика возможно изменение стандартных характеристик насоса, для чего предусмотрена возможность обточки рабочих колес, что позволяет использовать их при пониженной частоте вращения, или меньшей мощности двигателя. При поставке насоса с обточенными по внешнему диаметру рабочими колесами, к обозначению типоразмера насоса добавляется индекс:
«а» - первая обточка рабочего колеса;
«б» - вторая обточка рабочего колеса.



Марка агрегата

Подача, м3/час

Напор, м

Частота вращения, об/мин

Потребляемая мощность, кВт

Допускаемый кавитационный запас, м

6НДв-Бт

320

50.00

1450

68.00

5.50

6НДв-Бт-а

300

44.00

1450

60.00

5.70

6НДв-Бт-б

275

39.00

1450

52.00

5.90

8НДв-Нм

630

90.00

1450

230.00

6.50

8НДв-Нм-а

550

82.00

1450

190.00

6.70

8НДв-Нм-б

500

74.00

1450

165.00

6.80

8НДв-Нм

500

38.00

960

78.00

5.00

8НДв-Нм-а

470

33.50

960

70.00

5.50

8НДв-Нм-б

420

30.00

960

52.00

5.70

12НДс-Нм

1250

65.00

1450

290.00

6.00

12НДс-Нм-а

1150

56.00

1450

220.00

6.20

12НДс-Нм-б

1050

48.00

1450

190.00

6.40

12НДс-Нм

800

28.00

960

85.00

5.00

12НДс-Нм-а

750

24.50

960

72.00

5.10

12НДс-Нм-б

700

20.50

960

60.00

5.40

14НДс-Нм

1000

40.00

960

154.00

4.50

14НДс-Нм-а

950

35.00

960

136.00

4.60

14НДс-Нм-б

900

31.00

960

120.00

4.70

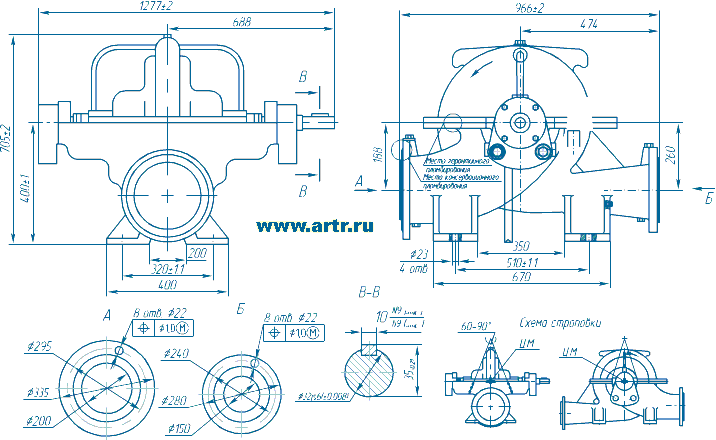

Габаритные присоединительные размеры 6НДв-Бт

6НДв-Бт


Габаритные присоединительные размеры 8НДв-Нм, 12НДс-Нм, 14НДс-Нм



L

L1

B

B1

H

H1

H2

H3

D

D1

D2

D3

D4

D5

D6

D7

b

8НДв-Нм

1114

622

1258

648

890

500

335

243

250

335

370

312

200

295

335

268

16

12НДс-Нм 1224 678 1392 770 1012 600 435 335 350 460 500 430 300 400 440 370 16
14НДс-Нм 1295 710 1645 900 1098 670 482 372 400 525 580 490 350 470 520 438 16


d

d1

d2

d3

h

n

n1

l

l1

l2

l3

А1

А2

Ру. Мпа (кгс/см

Масса. кг

8НДв-Нм

18

22

32

55js6(±0.0095)

59(+0.2)

12

12

850

450

500

230

650

380

0.6(6.0)/1.0(10

780

12НДс-Нм 22 22 32 55js6(±0.0095) 59(+0.2) 16 12 790 410 720 400 600 600 1.0(10)/1.0(10) 1200
14НДс-Нм 30 27 33 55js6(±0.0095) 59(+0.2) 16 16 900 500 820 480 700 700 1.6(16)/1.6(16) 1580

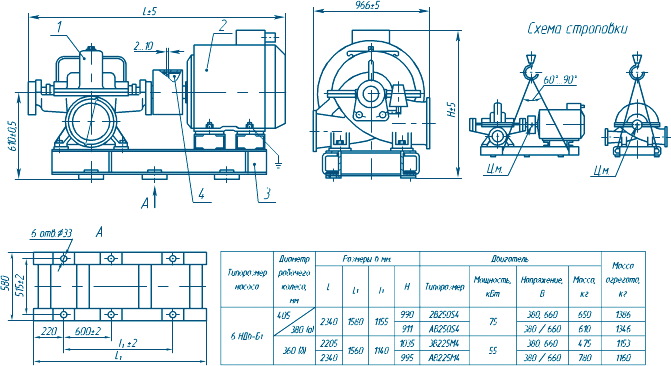

Габаритные присоединительные размеры агрегатов  6НДв-Бт

6НДв-Бт



Габаритные присоединительные размеры агрегатов



D2

L

L1

l

l1

l2

В

В1

В2

Н

h

Масса агрегата.

Мощность. кВт

Напря-жение. V

Двигатель

Масса. кг

8НДв-Нм 630 м3/час

525

2525

2085

265

1460

700

1297

735

660

1170

770

2760

315

660

ВАО2-315L4

1645

8НДв-Нм 500 м3/час 525 2380 1775 265 1220 620 1275 735 660 1160 770 2105 110 380/660 ВАО2-280M6 1070
8НДв-Нм-а 470 м3/час 500 2290 1775 265 1220 620 1275 735 660 1160 770 1909 75 380/660 2В280S6
8НДв-Нм-б 420 м3/час 470 2190 1615 265 1110 620 1275 735 660 1155 765 1778 55 380/660 2В250М6 725
8НДв-Нм-б 420 м3/час 470 2150 1615 265 1110 620 1275 735 660 1095 765 1418 55 380/660 АВ250М6 680
8НДв-Нм-а 550 м3/час 525 2455 1795 265 1240 620 1297 740 680 1105 705 2415 250 660 ВАО2-315М4 1475
8НДв-Нм-б 500 м3/час 500 2455 1775 265 1220 620 1275 735 660 1160 770 2160 200 380/660 ВАО2-280L4 1130
12НДс-Нм 1250 м3/час 460 2609 2040 380 1300 650 1442 694 600 1282 870 3224 315 660 ВАО2-315L4 1645
12НДс-Нм 800 м3/час 460 2464 1970 380 1280 650 1442 670 600 1242 830 2558 110 380/660 ВАО2-280M6 1070
12НДс-Нм-а 750 м3/час 430 2374 1970 380 1280 650 1442 670 600 1242 830 2428 90 380/660 2В280М6 -
12НДс-Нм-б 700 м3/час 400 2374 1970 380 1280 650 1442 670 600 1242 830 2368 75 380/660 2В280S6 -
12НДс-Нм-а 1150 м3/час 460 2539 2040 380 1300 650 1442 694 600 1282 870 3054 250 660 ВАО2-315М4 1475
12НДс-Нм-б 1050 м3/час 400 2539 1970 380 1280 650 1442 670 600 1242 830 2618 200 380/660 ВАО2-280L4 1130
14НДс-Нм 1000 м3/час 540 2625 2185 425 1425 810 1660 1645 789 1345 915 3405 160 380/660 ВАО2-315М6 1475
14НДс-Нм-а 950 м3/час 510 2625 2125 425 1280 810 1660 1645 789 1345 915 3000 132 380/660 ВАО2-280L6 1130
14НДс-Нм-б 900 м3/час 480 2550 2125 425 1280 810 1660 1645 789 1345 915 2920 110 380/660 ВАО2-280M6 1070



Назначение и конструкция

Насос для нефтепродуктов НД двустороннего входа для транспортирования незагрязненной механическими примесями нефти и прочих нефтяных продуктов, по конструкции представляет из себя горизонтальный одноступенчатый агрегат с полуспиральным подводом нефти к рабочему колесу, с надежным горизонтальным разъемом сверхпрочного корпуса, с выносными износостойкими подшипниками качения. Привод насоса осуществляется от мощного электродвигателя через пальцево-втулочную упругую муфту.

Состоит из модифицированного вала, крышки и корпуса, прецизионного рабочего колеса, высокоточных узлов уплотнения и особых подшипниковых опор, способных выдерживать воздействия долговременных нагрузок. В нижней части компактного корпуса горизонтально расположены новомодельные всасывающий и напорный патрубки, которые пространство-сберегающим способом разведены в противоположные стороны.  Такое расположение патрубков, а также горизонтальный разъем толстостенного корпуса позволяют производить разборку насоса, чтобы осматривать узлы и заменять устройства, не снимая агрегата с фундамента и не демонтируя трубопроводы или электродвигатель.

Рабочее колесо, насаженное на низкофрикционный вал со шпонкой, зафиксировано гайками через предохранительные втулки. Для увеличения ресурса эксплуатации насоса, его корпус защищен сменными высокожесткими уплотнительными кольцами. В уплотнение вала подобраны два сальника со специальной мягкой набивкой. Осевые силы  уравновешены рабочим колесом по технологии двустороннего входа жидкостной среды. Случайные осевые усилия диагонально воспринимаются системой подшипниковых опор.

Допускается использование насоса для перекачивания особых жидкостей, сходных с нефтью по вязкости и хим-активностью, регулярной температурой не менее 268 ° K (минус 5° C) и не более 353° K (80° C), содержащих до 0,05 % по объему механических субстанций максимальным размером твердых частиц не крупнее 0,2 мм.

Нефтяной насос НД рассчитан на эксплуатацию, как в помещениях, так и на любых открытых производственных площадках при окружающей температуре воздуха от 223° K (минус 50° C) до 313° K (плюс 40° C). Насосы изготавливаются в климатическом исполнении УХЛ1 и могут поставляться в экспортном или экспортно-тропическом исполнениях.



Условное обозначение насосного агрегата

6НДв-Бтд-Е У2 ТУ3631-066-05747979-96, где
6 (8; 12; 14) -диаметр напорного патрубка в мм, уменьшенный в 25 раз.
НДв- насос двустороннего входа, высоконапорный;
НДс- насос двустороннего входа, средненапорный;
Б-бензиновый;
Нм- нефтяной магистральный;
т-одинарное торцовое уплотнение со вспомогательным;
тд- двойное торцовое уплотнение;
Е-корпусные детали из углеродистой стали
6НДв-Бтд-Е У2 ТУ3631-066-05747979-96, то же, с двойным торцовым уплотнением (тд).
6НДв-Бт У3.1 ТУ3631-066-05747979-96, то же, в чугунном корпусе и с одинарным торцовым уплотнением со вспомогательным.
