НАСОСЫ / Шестеренчатые

Шестеренные насосы НМШФ НМШГ НМШ Ш

Конструкция:
Конструктивно представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.

Перекачиваемая жидкость:
Вязкость перекачиваемой жидкости от 0,018 10-4 до 22,00 10-4 м2/с (1,08:300°ВУ) температурой до +70°С (по требованию заказчика возможно изготовление до 150°С, необходимо оговорить при заказе). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.


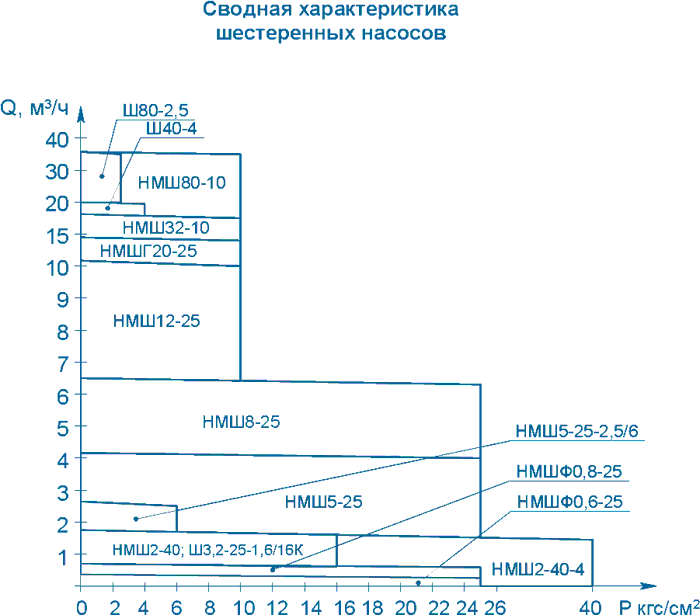

Марка агрегата

Подача,
м3/час

Давление насоса,
кгс/см2

Частота вращения,
об/мин

Мощность
двигателя, кВт

Вакууметрическая
высота всасывания,
м

НМШФ0.6-25-0.25/25Ю-3

0.25

25.00

980

0.75

5.00

НМШФ0.6-25-0.40/25Ю-3

0.4

25.00

1450

1.10

5.00

НМШФ0.8-25-0.63/25Ю-3

0.63

25.00

1450

1.10

5.00

НМШФ 2-40-1.6/4Б-13

1.6

4.00

1450

1.10

5.00

НМШФ 2-40-1.6/6Б-13

1.6

6.00

1450

1.10

5.00

НМШФ 2-40-1.6/16Б-3

1.6

16.00

1450

1.50

5.00

НМШФ 2-40-1.6/16Б-13

1.6

16.00

1450

2.20

5.00

НМШФ 2-40-0.8/16Б-13

1.6

16.00

980

2.20

5.00

НМШФ 5-25-4.0/4Б-3

4

4.00

1450

1.50

5.00

НМШФ 5-25-4.0/4Б-13

4

4.00

1450

2.20

5.00

НМШФ 8-25-6.3/4Б-3

6.3

4.00

1450

1.50

5.00

НМШФ 8-25-6.3/4Б-13

6.3

4.00

1450

2.20

5.00

НМШФ 8-25-6.3/6Б-13

6.3

6.00

1450

4.00

5.00

НМШ32-10-18/4-3

18

4.00

980

5.00

5.00

НМШ32-10-18/4Б-3

18

4.00

980

5.00

5.00

НМШ32-10-18/4-13

18

4.00

980

7.50

5.00

НМШ32-10-18/4Б-13

18

4.00

980

7.50

5.00

НМШ32-10-18/4-23

18

4.00

980

5.50

5.00

НМШ32-10-18/4Б-23

18

4.00

980

5.50

5.00

НМШ32-10-18/6-33

18

6.00

980

7.00

5.00

НМШ32-10-18/6Б-33

18

6.00

980

7.00

5.00

Ш40-4-19.5/4-7

19.5

4.00

980

5.00

5.00

Ш40-4-19.5/4Б-7

19.5

4.00

980

5.00

5.00

Ш40-4-19.5/4-13

19.5

4.00

980

7.50

5.00

Ш40-4-19.5/4Б-13

19.5

4.00

980

7.50

5.00

Ш40-4-19.5/4-23

19.5

4.00

980

5.50

5.00

Ш40-4-19.5/4Б-23

19.5

4.00

980

5.50

5.00

Ш40-4-19.5/6

19.5

6.00

980

7.00

5.00

Ш40-4-19.5/6Б

19.5

6.00

980

7.00

5.00

Ш80-2.5-37.5/2.5Б-13

37.5

2.50

980

11.00

5.00

Ш80-2.5-37.5/2.5Б-23

37.5

2.50

980

15.00

5.00

Ш80-2.5-37.5/2.5Б-43

37.5

2.50

980

11.00

5.00

Ш80-2.5-22/2.5Б-33

22

2.50

750

11.00

5.00

НМШФ0.6-25-0.25/25Ю-5

0.25

25.00

980

0.75

5.00

НМШФ0.6-25-0.25/25Ю-1

0.25

25.00

980

0.75

5.00

НМШФ0.6-25-0.25/25Ю-10

0.25

25.00

980

0.75

5.00

НМШФ0.6-25-0.25/25Ю-11

0.25

25.00

980

0.75

5.00

НМШФ0.8-25-0.63/25Ю-5

0.63

25.00

1450

1.10

5.00

НМШФ0.8-25-0.63/25Ю-1

0.63

25.00

1450

1.10

5.00

НМШФ0.8-25-0.63/25Ю-10

0.63

25.00

1450

1.10

5.00

НМШФ0.8-25-0.63/25Ю-11

0.63

25.00

1450

1.10

5.00

НМШ2-40-1.6/16-5

1.6

16.00

1450

1.50

5.00

НМШ5-25-4.0/4-5

4

4.00

1450

1.50

5.00

НМШ5-25-2.5/6-5

2.5

6.00

980

1.50

5.00

НМШ8-25-6.3/2.5-5

6.3

2.50

1450

1.50

5.00

НМШ2-40-1.6/16-10

1.6

16.00

1450

2.20

5.00

НМШ2-40-1.6/16-1

1.6

16.00

1450

2.20

5.00

НМШ5-25-4.0/4-10

4

4.00

1450

2.20

5.00

НМШ5-25-4.0/4-1

4

4.00

1450

2.20

5.00

НМШ5-25-2.5/6-10

2.5

6.00

980

2.20

5.00

НМШ5-25-2.5/6-1

2.5

6.00

980

2.20

5.00

НМШ8-25-6.3/2.5-10

6.3

2.50

1450

2.20

5.00

НМШ8-25-6.3/2.5-1

6.3

2.50

1450

2.20

5.00

НМШ2-40-1.6/16-15

1.6

16.00

1450

3.00

5.00

НМШ5-25-4.0/4-15

4

4.00

1450

3.00

5.00

НМШ5-25-4.0/10-5

4

10.00

1450

3.00

5.00

НМШ5-25-4.0/10-1

4

10.00

1450

3.00

5.00

НМШ5-25-4.0/25-5

4

25.00

1450

5.50

5.00

НМШ5-25-4.0/25-1

4

25.00

1450

5.50

5.00

НМШ8-25-6.3/2.5-15

6.3

2.50

1450

3.00

5.00

НМШ8-25-6.3/10-5

6.3

10.00

1450

4.00

5.00

НМШ8-25-6.3/10-1

6.3

10.00

1450

4.00

5.00

НМШ8-25-6.3/25-5

6.3

25.00

1450

7.50

5.00

НМШ8-25-6.3/25-1

6.3

25.00

1450

7.50

5.00

НМШ32-10-18/4-5

18

4.00

980

5.50

5.00

НМШ32-10-18/4-1

18

4.00

980

5.50

5.00

НМШ32-10-18/6-5

18

6.00

980

5.50

5.00

НМШ32-10-18/6-1

18

6.00

980

5.50

5.00

НМШ32-10-18/10-5

18

10.00

980

7.50

5.00

НМШ32-10-18/10-1

18

10.00

980

7.50

5.00

НМШ12-25-10/4-1

10

4.00

1450

5.50

5.00

НМШ12-25-10/4-5

10

4.00

1450

5.50

5.00

НМШ12-25-10/10-1

10

10.00

1450

11.00

5.00

НМШ12-25-10/10-5

10

10.00

1450

11.00

5.00

Ш40-4-19.5/4-5

19.5

4.00

980

5.50

5.00

Ш40-4-19.5/4-1

19.5

4.00

980

5.50

5.00

Ш40-4-19.5/4-10

19.5

4.00

980

7.50

5.00

Ш40-4-19.5/4-11

19.5

4.00

980

7.50

5.00

Ш80-2.5-37.5/2.5-5

37.5

2.50

980

11.00

5.00

Ш80-2.5-37.5/2.5-1

37.5

2.50

980

11.00

5.00

Ш80-2.5-37.5/2.5-10

37.5

2.50

980

15.00

5.00

Ш80-2.5-37.5/2.5-11

37.5

2.50

980

15.00

5.00

НМШГ8-25-6.3/10-5

6.3

10.00

1450

4.00

5.00

НМШГ8-25-6.3/10-1

6.3

10.00

1450

4.00

5.00

НМШГ20-25-14/10-5

14

10.00

980

7.50

5.00

НМШГ20-25-14/10-1

14

10.00

980

7.50

5.00

НМШГ8-25-1.7/2.5-Рп

0.26…1.7

2.50

60…400

1.50

5.00

НМШГ20-25-5/1.6-Рп-1

0.8…4.3

1.60

150…500

2.20

5.00



Индекс группы

Перекачиваемые среды

Материалы исполнения гидравлической части

ведущий ротор

ведомый ротор

кроме роторов

Б

Нефтепродукты: масло, нефть, мазут - без механических примесей, температурой до 343К (+70°С)

Сталь 18ХГТ

Сталь 18ХГТ

Бронза Бр. 03Ц7С5Н1

Без индекса

Дизельное топливо (ДТ) - без механических примесей, температурой до 313К (+40°С); легкозастывающие жидкости типа парафина, обладающие смазывающей способностью.

Сталь 18ХГТ

Сталь 18ХГТ

Чугун СЧ20





Шестеренные масляные насосы НМШ, НМШФ, НМШГ и Ш предназначены для перекачки нефти и нефтепродуктов, обладающих смазывающей способностью, а также для перекачки легкозастывающих жидкостей, дизельного топлива и для подачи мазута в котельных установках. Перекачиваемая жидкость не должна содержать механических примесей и вызывать коррозию рабочих органов насоса. Перемещение перекачиваемой жидкости через насос осуществляется вращением шестерен на всасывающей стороне, чем создается давление, за счет которого жидкость перетекает в направлении нагнетающей стороны. Допускаемая вакуумметрическая высота всасывания при вязкости перекачиваемой жидкости 0,75 см2/с составляет около 5 м.

Благодаря необычной конструкции рабочей части, маслянные шестеренные насосы способны эффективно перекачивать вязкие и тягучие жидкости. Вместо традиционно применяемого консольного рабочего колеса здесь используются шестерни, которые установленны на ведущем и ведомом валах насоса. Применение шестерни дало название всей группе масляных насосов – шестеренные насосы.

В зависимости от жидкости, для которой предназначен шестеренный насос, его проточная часть может быть исполнена:
1)
для дизельного топлива и легкозастывающих жидкостей типа парафина -  из чугуна марки СЧ20
2) для нефтепродуктов - бронзы марки Бр.03Ц7С5Н1
Ведущий и ведомый роторы исполняются из стали марки 18ХГТ.



Условные обозначения

Пример: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89

Ш - шестренный насос
НМШ - насос масляный шестеренный на лапах
НМШФ - насос масляный шестеренный фланцевый
НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса
0,6 - подача насоса в литрах на 100 оборотов
25 - наибольшое давление насоса, кгс/см2
0,25 - подача насоса в агрегате, м3/ч
25 - давление на выходе из насоса в агрегате, кгс/см2
Ю - условное обозначение материала проточной части насоса
без обозначения - чугун
Б - бронза
Ю - алюминий и его сплавы
К - нержавеющая сталь (только для Ш 3,2-25)
3 - исполнение двигателя (морское)
ТУ 26-06-1558-89 - обозначение технических условий


или: Ш40-4Т-19,5/4Б-1 У3 ТУ26-06-1087-84, где

Ш40-4 - обозначение насоса, для перекачивания жидкости с температурой до 100 °С;
Ш40-4Т – обозначение насоса для перекачивания жидкостей с температурой до 250 °С
19,5 - подача насоса в агрегате, м3/ч;
4 - давление на выходе из насоса в агрегате, кгс/см2;
Б - материал проточной части (бронза), материал проточной части – чугун не обозначается;
1 - исполнение по электродвигателю;
У3 - климатическое исполнение и категория размещения по ГОСТ 15150.
