Присоединительные размеры фланцев электродвигателей  Siemens


ЭЛЕКТРОДВИГАТЕЛИ


Присоединительные размеры фланцев электродвигателей  Siemens


Присоединительные размеры фланцев электродвигателей  Siemens

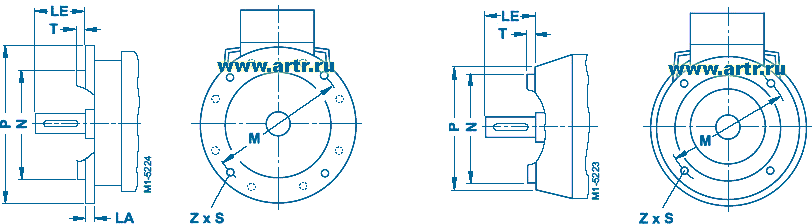

Электродвигатели серий: 1LA5, 1LA6, 1LA7, 1LA9, 1LG4, 1LG6, 1MA6, 1MA7, 1MJ6 И 1MJ7.

Габарит

Тип фланца

Фланец

LA

LE

M

N

P

S

T

Z

56

IMB5 FF 100 8 20 100 80 120 7 3 4

56

IMB14 стандартный FF 65 - 20 65 50 80 М5 2,5 4

56

IMB14 специальный FF 85 - 20 85 70 105 М6 2,5 4

63

IMB5 FF 115 8 23 115 95 140 10 3 4

63

IMB14 стандартный FF 75 - 23 75 60 90 М5 2,5 4

63

IMB14 специальный FF 100 - 23 100 80 120 М6 3 4

71

IMB5 FF 130 9 30 130 110 160 10 3,5 4

71

IMB14 стандартный FF 85 - 30 85 70 105 М6 2,5 4

71

IMB14 специальный FF 115 - 30 115 95 140 М8 3 4

80

IMB5 FF 165 10 40 165 130 200 12 3,5 4

80

IMB14 стандартный FF 100 - 40 100 80 120 М6 3 4

80

IMB14 специальный FF 130 - 40 130 110 160 М8 3,5 4

90

IMB5 FF 165 10 50 165 130 200 12 3,5 4

90

IMB14 стандартный FF 115 - 50 115 95 140 М8 3 4

90

IMB14 специальный FF 130 - 50 130 110 160 М8 3,5 4

100

IMB5 FF 215 11 60 215 180 250 14,5 4 4

100

IMB14 стандартный FF 130 - 60 130 110 160 М8 3,5 4

100

IMB14 специальный FF 165 - 60 165 130 200 М10 3,5 4

112

IMB5 FF 215 11 60 215 180 250 14,5 4 4

112

IMB14 стандартный FF 130 - 60 130 110 160 M8 3,5 4

112

IMB14 специальный FF 165 - 60 165 130 200 M10 3,5 4

132

IMB5 FF 265 12 80 265 230 300 14,5 4 4

132

IMB14 стандартный FF 130 - 80 165 130 200 М10 3,5 4

132

IMB14 специальный FF 215 - 80 215 180 250 М12 4 4

160

IMB5 FF 300 13 110 300 250 350 18,5 5 4

160

IMB14 стандартный FF 215 - 110 215 180 250 М12 4 4

160

IMB14 специальный FF 250 - 110 265 230 300 М12 4 4

180

IMB5 FF 300 13 110 300 250 350 18,5 5 4

200

IMB5 FF 350 15 110 350 300 400 18,5 5 4

225

IMB5 FF 400 16 110,140 400 350 450 18,5 5 8

250

IMB5 FF 500 18 140 500 450 550 22 6 8

280

IMB5 FF 500 18 140 500 450 550 22 6 8

315

IMB5 FF 600 22 140,170 600 550 650 22 6 8

Электродвигатели серий: 1LA8, 1MJ8.

Габарит

Тип фланца

Фланец

LA

LE

M

N

P

S

T

Z

315 2р

IMB5 - 25 140 740 680 800 22 6 8

315 4р-8р

IMB5 - 22 170 600 550 660 24 6 8

355 4р-8р

IMB5 - 25 170 740 680 800 24 6 8

400 2р

IMB5 - 28 170 940 880 1000 22 6 8

400 4р-8p

IMB5 - 28 210 940 880 1000 22 6 8

450 2p

IMB5 - 30 170 1080 1000 1150 26 6 8

450 4p-8p

IMB5 - 30 210 1080 1000 1150 26 6 8
