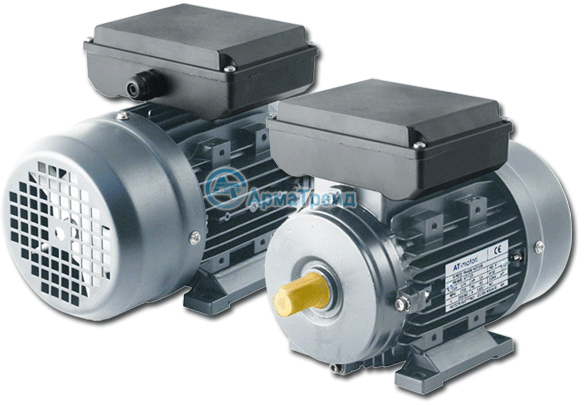

Однофазные электродвигатели ATM 220В
производятся по
стандарту DIN и оснащаются двумя конденсаторами, пусковым и рабочим. Величина пускового момента
увеличивается с помощью пускового конденсатора, дополнительно
подключаемого параллельно с рабочим только на время пуска
(продолжительность включения не должна превышать 3 сек.). Ёмкость
пускового конденсатора определяется необходимым пусковым моментом и
может составлять 20-100 мкф. В качестве пусковых использоваться
конденсаторы на напряжение не ниже 320 В.
Электродвигатели
однофазные 220В данной серии имеют привязку рядов мощностей и
установочных размеров в соответствии с Европейскими нормами IEC
60034. Изделия предназначены для использования на агрегатах
требующих высокого пускового момента, таких как: компрессоры,
емкости для перемешивания различных сред, станочное и другое
оборудование.
Электродвигатели серии ATM рассчитаны на
работу от сети переменного тока. Напряжение сети 220В, частота 50Гц.
Степень защиты двигателей IP55. Класс изоляции F. Метод охлаждения
IC411. Изделия предназначены для эксплуатации в условиях умеренного
климата, исполнение: У2, УЗ по ГОСТ 15150. Электродвигатель
однофазный ATM характеризуются высокой производительностью,
безопасностью и надежностью в эксплуатации, удобством в
обслуживании, низкими уровнями шума и вибрации, небольшим весом и
простотой конструкции, диапазоном кратности пусковых моментов
1,8-2,5 от номинального.
Примечание: рекомендуется, чтобы количество пусков/остановок
однофазных двигателей не превышало 15 раз в течение 1 часа, чтобы
обеспечить безопасную разрядку конденсаторов. |
|
|
|
|
|
Основные технические характеристики
двухконденсаторых двигателей
с пусковым и рабочим конденсаторами |
|
|
|
3000 об./мин. |
|
Модель |
Мощность
(кВт) |
Частота
вращения,
об/мин |
Ток
(A)
230V |
КПД
(%) |
Cos
φ |
Крутящий
момент
(Н.М) |
Мп/Мн |
Мmах/
Мн |
Пусковой
ток
(A) |
Рабочий
конденсатор
(MF/V) |
Пусковой
конденсатор
(MF/V) |
Шум
dB(A) |
Вес
(Kg) |
|
ATM2c63A2 |
0.18 |
2710 |
1.38 |
63 |
0.9 |
0.63 |
2.5 |
1.6 |
8 |
10mF/450V |
30mF/250V |
70 |
3.9 |
|
ATM2c63B2 |
0.25 |
2710 |
1.89 |
64 |
0.9 |
0.88 |
2.5 |
1.6 |
10 |
12mF/450V |
40mf/250V |
73 |
4.4 |
|
ATM2c71A2 |
0.37 |
2780 |
2.66 |
65 |
0.93 |
1.27 |
2.5 |
1.8 |
15 |
12mF/450V |
75mF/250V |
75 |
6.1 |
|
ATM2c71B2 |
0.55 |
2790 |
3.78 |
68 |
0.93 |
1.88 |
2.5 |
1.8 |
20 |
16mF/450V |
100mF/250V |
76 |
7 |
|
ATM2c80A2 |
0.75 |
2800 |
4.87 |
72 |
0.93 |
2.56 |
2.5 |
1.8 |
30 |
20mF/450V |
100mF/250V |
76 |
9 |
|
ATM2c80B2 |
1.1 |
2810 |
7.04 |
73 |
0.93 |
3.74 |
2.5 |
1.8 |
40 |
30mF/450V |
150mF/250V |
79 |
10.3 |
|
ATM2c90S2 |
1.5 |
2810 |
9.48 |
74 |
0.93 |
5.10 |
2.5 |
1.8 |
55 |
40mF/450F |
200mF/300V |
84 |
16.3 |
|
ATM2c90L2 |
2.2 |
2810 |
13.57 |
75 |
0.94 |
7.48 |
2.5 |
1.8 |
75 |
50mF/450V |
250mF/300V |
84 |
16.7 |
|
ATM2c100L2 |
3.0 |
2830 |
17.83 |
77 |
0.95 |
10.13 |
2.5 |
1.7 |
110 |
60mF/450V |
400mF/300V |
88 |
25 |
|
ATM2c112MA2 |
3.7 |
2850 |
21.48 |
78 |
0.96 |
12.40 |
2.5 |
1.7 |
140 |
60mF/450V |
600mF/300V |
90 |
33 |
|
ATM2c112MB2 |
4.0 |
2850 |
22.18 |
80 |
0.98 |
13.41 |
2.5 |
1.7 |
150 |
60mF/450V |
600mF/300V |
90 |
34.2 |
|
|
|
|
1500 об./мин. |
|
Модель |
Мощность
(кВт) |
Частота
вращения,
об/мин |
Ток
(A)
230V |
КПД
(%) |
Cos
φ |
Крутящий
момент
(Н.М) |
Мп/Мн |
Мmах/
Мн |
Пусковой
ток
(A) |
Рабочий
конденсатор
(MF/V) |
Пусковой
конденсатор
(MF/V) |
Шум
dB(A) |
Вес
(Kg) |
|
ATM2c63A4 |
0.12 |
1350 |
1.05 |
55 |
0.9 |
0.85 |
2.5 |
1.6 |
6 |
10mF/450V |
30mF/250V |
64 |
4.1 |
|
ATM2c63B4 |
0.18 |
1350 |
1.55 |
56 |
0.9 |
1.27 |
2.5 |
1.6 |
8.5 |
12mF/450V |
40mF/250V |
64 |
4.5 |
|
ATM2c71A4 |
0.25 |
1380 |
2.01 |
60 |
0.9 |
1.73 |
2.5 |
1.7 |
10 |
12mF/450V |
50mF/250V |
66 |
5.9 |
|
ATM2c71B4 |
0.37 |
1380 |
2.84 |
63 |
0.9 |
2.56 |
2.5 |
1.7 |
15 |
16mF/450V |
75mF/250V |
68 |
6.9 |
|
ATM2c80A4 |
0.55 |
1400 |
4.03 |
66 |
0.9 |
3.75 |
2.5 |
1.8 |
20 |
20mF/450V |
100mF/250V |
71 |
9.6 |
|
ATM2c80B4 |
0.75 |
1410 |
5.25 |
69 |
0.9 |
5.08 |
2.5 |
1.8 |
30 |
25mF/450V |
100mF/250V |
71 |
10.9 |
|
ATM2c90S4 |
1.1 |
1410 |
7.24 |
71 |
0.93 |
7.45 |
2.5 |
1.8 |
40 |
35mF/450V |
150mF/250V |
74 |
13.8 |
|
ATM2c90L4 |
1.5 |
1400 |
9.61 |
73 |
0.93 |
10.24 |
2.5 |
1.8 |
55 |
40mF/450V |
200mF/300V |
79 |
16.7 |
|
ATM2c100LA4 |
2.2 |
1430 |
13.90 |
74 |
0.93 |
14.70 |
2.5 |
1.8 |
75 |
50mF/450V |
300mF/300V |
79 |
22.8 |
|
ATM2c100LB4 |
3 |
1440 |
18.70 |
75 |
0.93 |
19.91 |
2.5 |
1.8 |
110 |
60mF/450V |
500mF/300V |
83 |
28.7 |
|
ATM2c112MA4 |
3.7 |
1440 |
21.99 |
77 |
0.95 |
24.55 |
2.5 |
1.7 |
140 |
60mF/450V |
600mF/300V |
86 |
31 |
|
ATM2c112MB4 |
4.0 |
1440 |
22.41 |
80 |
0.97 |
26.54 |
2.5 |
1.7 |
150 |
60mF/450V |
600mF/300V |
86 |
32.8 |
|
|
|
|
|
|
|
|
Технические характеристики
одноконденсаторных двигателей
с одним рабочим конденсатором |
|
|
|
3000 об./мин. |
|
Модель |
Мощность
(кВт) |
Частота
вращения,
об/мин |
HP |
Напр.
V
50Hz |
Ток
(A) |
КПД
(%) |
Cos
φ |
Крутящий
момент
(Н.М) |
Пусковой ток
(A) |
Мп/Мн |
Мmах/
Мн |
Рабочий
конденсатор
(mF/V) |
Шум
dB(A) |
Вес
(Kg) |
|
ATM1c56A2 |
0.09 |
2740 |
0.12 |
220 |
0.80 |
58 |
0.90 |
0.50 |
2.5 |
0.50 |
1.7 |
4mF/450V |
70 |
2.8 |
|
ATM1c56B2 |
0.12 |
2760 |
0.15 |
220 |
0.90 |
60 |
0.92 |
0.50 |
3.5 |
0.50 |
1.7 |
6mF/450V |
70 |
3.1 |
|
ATM1c63A2 |
0.18 |
2760 |
0.25 |
220 |
1.40 |
65 |
0.92 |
0.40 |
5 |
0.40 |
1.7 |
8mF/450V |
70 |
4.1 |
|
ATM1c63B2 |
0.25 |
2780 |
0.33 |
220 |
1.70 |
66 |
0.92 |
0.40 |
7 |
0.40 |
1.7 |
10mF/450V |
70 |
4.5 |
|
ATM1c71A2 |
0.37 |
2780 |
0.55 |
220 |
2.60 |
67 |
0.92 |
0.35 |
10 |
0.35 |
1.7 |
12mF/450V |
75 |
5.6 |
|
ATM1c71B2 |
0.55 |
2790 |
0.75 |
220 |
3.50 |
70 |
0.92 |
0.35 |
15 |
0.35 |
1.7 |
16mF/450V |
75 |
7.0 |
|
ATM1c80A2 |
0.75 |
2810 |
1.1 |
220 |
4.40 |
72 |
0.92 |
0.32 |
20 |
0.32 |
1.7 |
25mF/450V |
75 |
8.5 |
|
ATM1c80B2 |
1.1 |
2810 |
1.5 |
220 |
6.30 |
75 |
0.95 |
0.32 |
30 |
0.32 |
1.7 |
35mF/450V |
78 |
11.0 |
|
ATM1c90S2 |
1.5 |
2820 |
2.2 |
220 |
8.40 |
76 |
0.95 |
0.30 |
45 |
0.30 |
1.7 |
45mF/450V |
83 |
13.7 |
|
ATM1c90L2 |
2.2 |
2850 |
3.0 |
220 |
12.10 |
77 |
0.95 |
0.30 |
65 |
0.30 |
1.7 |
60mF/450V |
83 |
16.7 |
|
ATM1c100L2 |
3.0 |
2860 |
4.0 |
220 |
16.50 |
79 |
0.99 |
0.30 |
73 |
0.30 |
1.7 |
80mF/450V |
83 |
23.1 |
|
|
|
|
|
|
1500 об./мин. |
|
Модель |
Мощность
(кВт) |
Частота
вращения,
об/мин |
HP |
Напр.
V
50Hz |
Ток
(A) |
КПД
(%) |
Cos
φ |
Крутящий
момент
(Н.М) |
Пусковой ток
(A) |
Мп/Мн |
Мmах/
Мн |
Рабочий
конденсатор
(mF/V) |
Шум
dB(A) |
Вес
(Kg) |
|
ATM1c56A4 |
0.06 |
1370 |
0.09 |
220 |
0.60 |
50 |
0.90 |
0.45 |
2 |
0.45 |
1.7 |
4mF/450V |
65 |
3.3 |
|
ATM1c56B4 |
0.09 |
1370 |
0.12 |
220 |
0.80 |
52 |
0.90 |
0.45 |
2.5 |
0.45 |
1.7 |
6mF/450V |
65 |
3.6 |
|
ATM1c63A4 |
0.12 |
1370 |
0.15 |
220 |
1.30 |
57 |
0.90 |
0.40 |
3.5 |
0.40 |
1.7 |
8mF/450V |
65 |
4.5 |
|
ATM1c63B4 |
0.18 |
1370 |
0.25 |
220 |
1.50 |
59 |
0.90 |
0.40 |
5 |
0.40 |
1.7 |
12mF/450V |
65 |
5.1 |
|
ATM1c71A4 |
0.25 |
1390 |
0.33 |
220 |
1.80 |
61 |
0.92 |
0.35 |
7 |
0.35 |
1.7 |
14mF/450V |
65 |
5.8 |
|
ATM1c71B4 |
0.37 |
1390 |
0.55 |
220 |
2.70 |
62 |
0.92 |
0.35 |
10 |
0.35 |
1.7 |
16mF/450V |
70 |
6.9 |
|
ATM1c80A4 |
0.55 |
1410 |
0.75 |
220 |
3.50 |
64 |
0.92 |
0.35 |
15 |
0.35 |
1.7 |
25mF/450V |
70 |
9.6 |
|
ATM1c80B4 |
0.75 |
1410 |
1.1 |
220 |
4.70 |
68 |
0.92 |
0.32 |
20 |
0.32 |
1.7 |
30mF/450V |
70 |
10.5 |
|
ATM1c90S4 |
1.1 |
1410 |
1.5 |
220 |
6.30 |
71 |
0.95 |
0.32 |
30 |
0.32 |
1.7 |
40mF/450V |
73 |
13.1 |
|
ATM1c90L4 |
1.5 |
1420 |
2.2 |
220 |
8.50 |
73 |
0.95 |
0.30 |
45 |
0.30 |
1.7 |
45mF/450V |
78 |
16.5 |
|
ATM1c100LA4 |
2.2 |
1440 |
3.0 |
220 |
12.90 |
77 |
0.96 |
0.30 |
57 |
0.30 |
1.7 |
80mF/450V |
78 |
22.8 |
|
ATM1c100LB4 |
3.0 |
1440 |
4.0 |
220 |
16.20 |
78 |
0.99 |
0.30 |
75 |
0.30 |
1.7 |
100mF/450V |
78 |
29.2 |
|
|
|
|
|
|
|
|
Габаритные и присоединительные
размеры |
|
|
|
Исполнение IM:B3
/ IM1081 (лапы) |
|
|
|
|
|
Тип |
Монтажные размеры IM B3 |
Габаритные размеры |
|
A |
B |
C |
D |
d |
E |
F |
G |
H |
K |
AA |
AC |
HD |
L |
|
ATM56 ... |
90 |
71 |
36 |
ø9 |
М3 |
20 |
3 |
7.2 |
56 |
5.8x8.8 |
110 |
ø117 |
88 |
196 |
|
ATM63 ... |
100 |
80 |
40 |
ø11 |
M4 |
23 |
4 |
8.5 |
63 |
7X10 |
120 |
ø130 |
116 |
212 |
|
ATM71 ... |
112 |
90 |
45 |
ø14 |
M5 |
30 |
5 |
11 |
71 |
7X10 |
132 |
ø145 |
123 |
255 |
|
ATM80 ... |
125 |
100 |
50 |
ø19 |
M6 |
40 |
6 |
15.5 |
80 |
10X13 |
157 |
ø165 |
143 |
290 |
|
ATM90S ... |
140 |
100 |
56 |
ø24 |
M8 |
50 |
8 |
20 |
90 |
10X13 |
172 |
ø185 |
150 |
335 |
|
ATM90L ... |
140 |
125 |
56 |
ø24 |
M8 |
50 |
8 |
20 |
90 |
10X13 |
172 |
ø185 |
150 |
365 |
|
ATM100 ... |
160 |
140 |
63 |
ø28 |
M10 |
60 |
8 |
24 |
100 |
12X15 |
196 |
ø205 |
160 |
398/416 |
|
ATM112 ... |
190 |
140 |
70 |
ø28 |
M10 |
60 |
8 |
24 |
112 |
12X15 |
222 |
ø230 |
183 |
416 |
|
|
|
|
|
|
Фланцевое исполнение IM : B5
/ IM3081 |
|
|
|
Тип |
Монтажные размеры IM B5 |
Габаритные размеры |
|
D |
d |
E |
F |
G |
M |
N |
P |
R |
S |
T |
AC |
HD |
L |
|
ATM56 ... |
ø9 |
М3 |
20 |
3 |
7.2 |
ø100 |
ø80 |
ø120 |
0 |
ø 07 |
3.0 |
ø117 |
88 |
196 |
|
ATM63 ... |
ø11 |
M4 |
23 |
4 |
8.5 |
ø115 |
ø95 |
ø140 |
0 |
ø 10 |
3.0 |
ø130 |
116 |
212 |
|
ATM71 ... |
ø14 |
M5 |
30 |
5 |
11 |
ø130 |
ø110 |
ø160 |
0 |
ø 10 |
3.5 |
ø145 |
123 |
255 |
|
ATM80 ... |
ø19 |
M6 |
40 |
6 |
15.5 |
ø165 |
ø130 |
ø200 |
0 |
ø 12 |
3.5 |
ø165 |
143 |
290 |
|
ATM90S ... |
ø24 |
M8 |
50 |
8 |
20 |
ø165 |
ø130 |
ø200 |
0 |
ø 12 |
3.5 |
ø185 |
150 |
335 |
|
ATM90L ... |
ø24 |
M8 |
50 |
8 |
20 |
ø165 |
ø130 |
ø200 |
0 |
ø 12 |
3.5 |
ø185 |
150 |
365 |
|
ATM100 ... |
ø28 |
M10 |
60 |
8 |
24 |
ø215 |
ø180 |
ø250 |
0 |
ø 15 |
4.0 |
ø205 |
160 |
398/416 |
|
ATM112 ... |
ø28 |
M10 |
60 |
8 |
24 |
ø215 |
ø180 |
ø250 |
0 |
ø 15 |
4.0 |
ø230 |
183 |
416 |
|
|
|
|
|
|
Исполнение IM:B14
/ IM3681 - (малый фланец) |
 |
|
|
|
Тип |
Монтажные размеры IM B14 |
Габаритные размеры |
|
D |
d |
E |
F |
G |
M |
N |
P |
R |
S |
T |
AC |
HD |
L |
|
ATM56 ... |
ø9 |
M3 |
20 |
3 |
7.2 |
ø65 |
ø50 |
ø80 |
0 |
M5 |
2.5 |
ø117 |
88 |
196 |
|
ATM63 ... |
ø11 |
M4 |
23 |
4 |
8.5 |
ø75 |
ø60 |
ø90 |
0 |
M5 |
2.5 |
ø130 |
116 |
212 |
|
ATM71 ... |
ø14 |
M5 |
30 |
5 |
11 |
ø85 |
ø70 |
ø105 |
0 |
M6 |
2.5 |
ø145 |
123 |
255 |
|
ATM80 ... |
ø19 |
M6 |
40 |
6 |
15.5 |
ø100 |
ø80 |
ø120 |
0 |
M6 |
3.0 |
ø165 |
143 |
290 |
|
ATM90S ... |
ø24 |
M8 |
50 |
8 |
20 |
ø115 |
ø95 |
ø140 |
0 |
M8 |
3.0 |
ø185 |
150 |
335 |
|
ATM90L ... |
ø24 |
M8 |
50 |
8 |
20 |
ø115 |
ø95 |
ø140 |
0 |
M8 |
3.0 |
ø185 |
150 |
365 |
|
ATM100 ... |
ø28 |
M10 |
60 |
8 |
24 |
ø130 |
ø110 |
ø160 |
0 |
M8 |
3.5 |
ø205 |
160 |
398/416 |
|
ATM112 ... |
ø28 |
M10 |
60 |
8 |
24 |
ø130 |
ø110 |
ø160 |
0 |
M8 |
3.5 |
ø230 |
183 |
416 |
|
|
|
|
|
|
Схема подключения однофазного
электродвигателя
|
|
|
|
 |
|
|
|
Схема подключения электронного выключателя пускового конденсатора
|
|
|
|
 |
|
|
|
|
|
Асинхронные
однофазные электродвигатели 220В выпускаются на базе конструкций
соответствующих двигателей основного трехфазного исполнения. Изделия допускают
эксплуатацию от сети переменного тока с напряжением 220В или 230В
частотой 50Гц. |
|
|
|
Характеристики конденсаторов
однофазных электродвигателей ATM |
|
|
|
Модель |
Двигатели
3000 об/мин
с двумя конденсаторами |
3000
об/мин
Двигатели с одним
конденсатором |
|
Рабочий
конденсатор
(MF/V) |
Пусковой
конденсатор
(MF/V) |
|
ATM63A2 |
10mF/450V |
30mF/250V |
4mF/450V |
|
ATM63B2 |
12mF/450V |
40mf/250V |
6mF/450V |
|
ATM71A2 |
12mF/450V |
75mF/250V |
8mF/450V |
|
ATM71B2 |
16mF/450V |
100mF/250V |
10mF/450V |
|
ATM80A2 |
20mF/450V |
100mF/250V |
12mF/450V |
|
ATM80B2 |
30mF/450V |
150mF/250V |
16mF/450V |
|
ATM90S2 |
40mF/450F |
200mF/300V |
25mF/450V |
|
ATM90L2 |
50mF/450V |
250mF/300V |
35mF/450V |
|
ATM100L2 |
60mF/450V |
400mF/300V |
45mF/450V |
|
ATM112MA2 |
60mF/450V |
600mF/300V |
60mF/450V |
|
ATM112MB2 |
60mF/450V |
600mF/300V |
80mF/450V |
|
|
Модель |
Двигатели
1500 об/мин
с двумя конденсаторами |
1500
об/мин
Двигатели с одним
конденсатором |
|
Рабочий
конденсатор
(MF/V) |
Пусковой
конденсатор
(MF/V) |
|
ATM63A4 |
10mF/450V |
30mF/250V |
4mF/450V |
|
ATM63B4 |
12mF/450V |
40mF/250V |
6mF/450V |
|
ATM71A4 |
12mF/450V |
50mF/250V |
8mF/450V |
|
ATM71B4 |
16mF/450V |
75mF/250V |
12mF/450V |
|
ATM80A4 |
20mF/450V |
100mF/250V |
14mF/450V |
|
ATM80B4 |
25mF/450V |
100mF/250V |
16mF/450V |
|
ATM90S4 |
35mF/450V |
150mF/250V |
25mF/450V |
|
ATM90L4 |
40mF/450V |
200mF/300V |
30mF/450V |
|
ATM100LA4 |
50mF/450V |
300mF/300V |
40mF/450V |
|
ATM100LB4 |
60mF/450V |
500mF/300V |
45mF/450V |
|
ATM112MA4 |
60mF/450V |
600mF/300V |
80mF/450V |
|
ATM112MB4 |
60mF/450V |
600mF/300V |
100mF/450V |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
