Преобразователь
IDS-Drive
Z
|
|
|
|
 |
|
|
|

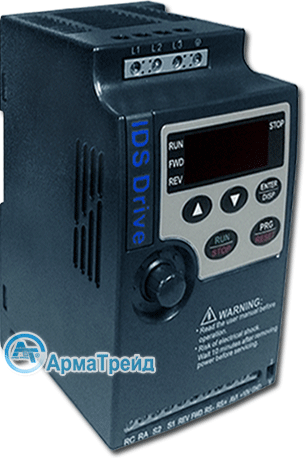

Частотный преобразователь IDS-Drive Z со
скалярным способом управления предназначен для промышленного и
бытового применения. На задней стенке
корпуса предусмотрено крепления
для ДИН-рейки.
Инвертор оснащен полным
спектром функций, необходимых для управления
приточными, вытяжными вентиляторами,
управлением работой насосного оборудования в
коммунальных хозяйствах, в пищевой
промышленности, фасовочных автоматах,
тестомешалках, прессах, упаковочных станках,
куттерах, а так же в HVAC-системах.
- Диапазон регулировки выходной частоты -
0,1…400 Гц.
- Перегрузочная способность - 150%
номинального момента в течение 60с.
- Встроенный потенциометр позволяет быстро
изменить значение частоты.
- Встроенный разъем для
подключения дополнительной панели
управления.
- Встроенный PID-регулятор.
- Встроенный пульт управления
- Встроенный источник питания +10 V
- Последовательный интерфейс RS-485
(протокол Modbus).
- 4 цифровых многофункциональных
программируемых входов.
- 2 аналоговых входа (4-20мА, -10/+10В).
- 1 релейный и 1цифровой (с открытым
коллектором).
- 1 аналоговый выход для подключения
стрелочного прибора.
- Возможность подключения тормозных
резисторов (для моделей от 4,0 кВт и выше)
|
|
|
|
|
|
|
|
|
|
|
|
1ph 220V AC-50/60Hz |
|
Артикул и модель |
Мощность двигателя
(кВт) |
Мощность KVA |
Вых. ток (А) |
Перегрузочная способность
Ток (А) 60сек |
|
Z401T2B |
0.4 |
1.0 |
2.5 |
3.75 |
|
Z751T2B |
0.75 |
2.0 |
5.0 |
7.50 |
|
Z152T2B |
1.5 |
2.8 |
7.0 |
10.50 |
|
Z222T2B |
2.2 |
4.5 |
11.0 |
16.50 |
|
3ph 380V AC-50/60Hz |
|
Артикул и модель |
Мощность двигателя
(кВт) |
Мощность KVA |
Вых. ток (А) |
Перегрузочная способность
Ток (А) 60сек |
|
Z751T4B |
0.75 |
2.2 |
2.7 |
4.05 |
|
Z152T4B |
1.5 |
3.2 |
4.0 |
6.00 |
|
Z222T4B |
2.2 |
4.0 |
5.0 |
7.50 |
|
Z402T4B |
4.0 |
6.8 |
8.6 |
12.90 |
|
Z552T4B |
5.5 |
10.0 |
12.5 |
18.75 |
|
Z752T4B |
7.5 |
14.0 |
17.5 |
26.25 |
|
Z113T4B |
11 |
19 |
24 |
36 |
|
Z153T4B |
15 |
26 |
33 |
49.5 |
|
Z183T4B |
18.5 |
32 |
40 |
60 |
|
Z223T4B |
22 |
37 |
47 |
70.5 |
|
Z303T4B |
30 |
50 |
60 |
80.4 |
|
| |
|
Описание функций |
|
|
|
Вход |
Номинальное напряжение и частота.
Одна фаза 220V AC, 50/60 Hz - Частотный
преобразователь 220В
Три фазы 380V AC, 50/60 Hz - Частотный
преобразователь 380В |
|
Выход |
Напряжение
0~220V AC
0~380V AC |
|
Частота
0,1~400Hz |
|
Способ управления |
Скалярный, V/F |
|
Отображение |
Заданная частота, выходная частота, выходной
ток, направление вращения, скорость
вращения, ошибку, и т.д. |
|
Основные функции |
Разрешение установки частоты
Цифровая настройка: 0.01Hz, аналоговая
настройка: 0.1% максимальной выходной
частоты |
|
Точность выходной частоты
0.01Hz |
|
Управление V/F
Кривая V/F свободно устанавливается для
различных нагрузок. |
|
Контроль за вращающим моментом
Автоматическое: повышение момента может быть
установлено автоматически согласно
фактической нагрузке;
Ручное: 0.0~20.0%. |
|
Многофункциональный вход
4 многофункциональных входных терминалов для
управления вход скоростью с 15 шагами,
4 программируемые операции, ускорение и
замедление с 4 шагами, ВВЕРХ/ВНИЗ,
экстренный останов, и т.д. |
|
Многофункциональный выход
1 многофункциональный выходной терминал для
индикации и предупреждения о работе, нулевой
скорости, внешней неисправности и
программируемой операции, и т.д. |
|
Ускорение/замедление
0~999.9s отдельная установка времени
ускорения / замедления. |
|
Дополнительные функции |
Встроенный ПИД контроль, стандартная функция
коммуникации RS485 и выбираемое
автоматическое регулирование напряжения;
Способ задания частоты: аналоговый 0~10V,
0~20mA, настройка через манипулятор,
настройка через RS485 и вверх/вниз
настройка, и т.д. |
|
Защитные функции |
Защита от перегрузки: 150%-ый постоянный
вращающий момент в течение 1 минуты, защита
по перенапряжению / по проседанию
напряжения;
Другие защиты: перегрев, защита от короткого
замыкания, по перегрузке по току, замку
параметров, и т.д. |
|
Условия эксплуатации |
Температура: -10С ~ 40С (без инея)
Влажность: ниже 95% (без конденсата)
Высота: ниже 1000 м.
Вибрация: ниже 0.5G |
|
Способ охлаждения |
Принудительное воздушное
охлаждение. |
|
|
|

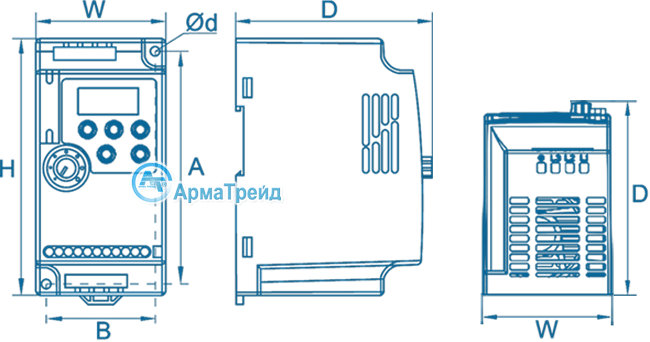

| Габаритные
размеры, мм |
|
|
 |
|
|
|
1ph 220V |
|
Модель |
Мощность
(кВт) |
Корпус |
W |
H |
D |
A |
B |
d |
Масса |
|
Z401T2B |
0,4 |
1 |
68 |
132 |
102 |
120 |
57 |
4,5 |
0,6 |
|
Z751T2B |
0,75 |
1 |
68 |
132 |
102 |
120 |
57 |
4,5 |
0,6 |
|
Z152T2B |
1,5 |
1 |
68 |
132 |
102 |
120 |
57 |
4,5 |
0,6 |
|
Z222T2B |
2,2 |
2 |
72 |
142 |
112,2 |
130 |
61 |
4,5 |
0,9 |
|
3ph 380V |
|
Модель |
Мощность
(кВт) |
Корпус |
W |
H |
D |
A |
B |
d |
Масса |
|
Z751T4B |
0,75 |
2 |
72 |
142 |
112,2 |
130 |
61 |
4,5 |
0,9 |
|
Z152T4B |
1,5 |
2 |
72 |
142 |
112,2 |
130 |
61 |
4,5 |
0,9 |
|
Z222T4B |
2,2 |
2 |
72 |
142 |
112,2 |
130 |
61 |
4,5 |
0,9 |
|
Z402T4B |
4,0 |
3 |
85 |
180 |
116 |
167 |
72 |
5,5 |
1,48 |
|
Z552T4B |
5,5 |
3 |
85 |
180 |
116 |
167 |
72 |
5,5 |
1,48 |
|
Z752T4B |
7,5 |
4 |
106 |
240 |
153 |
230 |
96 |
4,5 |
2,56 |
|
Z113T4B |
11 |
4 |
106 |
240 |
153 |
230 |
96 |
4,5 |
2,56 |
|
Z153T4B |
15 |
5 |
150 |
330 |
165,5 |
316 |
136 |
7 |
5,7 |
|
Z183T4B |
18,5 |
5 |
150 |
330 |
165,5 |
316 |
136 |
7 |
5,7 |
|
Z223T4B |
22 |
5 |
150 |
330 |
165,5 |
316 |
136 |
7 |
5,7 |
|
|
|
|
|
