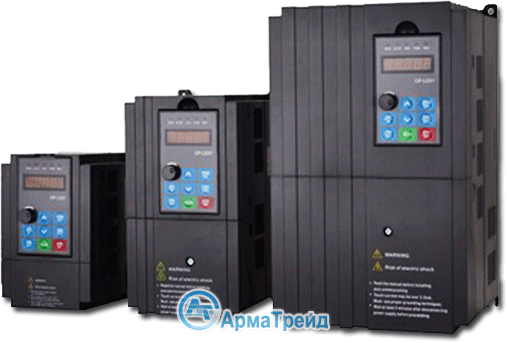

Частотный преобразователь IDS-Drive B


  Частотный преобразователь IDS-Drive B


Инструкция



       Векторный частотный преобразователь IDS-Drive B... оснащен обратной связью контроля положения ротора двигателя, и динамической настройкой параметров выходного тока, благодаря чему стало возможным его применение в приводах высокоточного технологического оборудования. Инвертор допускает работу с перегрузкой 150% от номинального тока в течении 60с.(режиме G), и с перегрузкой 120% от номинального тока в течении 60с.(режим P). При этом пусковой момент в режиме G при 0.5 Hz составляет 150% (SVC). Цена на инвертор двингателя IDS-Drive B... немного выше скалярных аналогов, но при этом устройство значительно превосходит их по точности и глубине регулирования скорости вращения.

       Высокопроизводительный частотник серии B, оснащен полным спектром функций для управления работой двигателя, мотор-редуктора, насоса или вентилятора. Алгоритм управления позволяет достичь стабильности на малых скоростях и улучшить силовые характеристики на низких частотах. Высокоскоростная функция ограничения тока позволяет в свою очередь обеспечить надежную защиту электродвигателя. Преобразователь частоты для электродвигателя IDS-Drive B... поддерживает такие режимы управления как: безсенсорный контроль скорости в разомкнутом контуре (SVC), вектор контроль в замкнутом контуре (VC), V/F управление. Реализована поддержка резольвера, энкодеров ABZ, UVW.

- Диапазон входного напряжения : 1AC220V±15% /  3AC380V±15%
- Диапазон входной частоты: 47-63Hz
- Диапазон выходного напряжения: 0 ~ номинальное входное напряжение
- Диапазон выходной частоты: 0~600Hz
- 6 программируемых цифровых входов
- 1 высокоскоростной импульсный вход;
- 1 аналоговый вход , -10~10В;
- 2 входа 0~10В или токовый вход 0~20мА
- 1 выход с открытым коллектором
- 1 высокоскоростной импульсный выход ;
- 2 релейных выхода;
- 2 аналоговых выхода: Выходное напряжение 0 ~ 10В или выходной ток 0 ~ 20 мА



1 фаза 220В±15% 47~63Гц


Модель

Мощность кВт

Входной ток А

Выходной ток А

Тип корпуса
B551Т2В-VECTOR 0,55 5,4 4,0

B10

B751Т2В-VECTOR

0,75

8,2 5,0

B10

B152Т2В-VECTOR

1,5

14,0 7,0

B10

B222Т2В-VECTOR

2,2

23,0 10,0

B01

B372В-VECTOR

3,7

36,0 15,0

B01



3 фазы 380В±15% 47~63Гц


Модель

Мощность кВт

Входной ток А

Выходной ток А

Тип корпуса

B751T4BP/B152T4BG-VECTOR

0,75

3,4

2,5

B10

B152T4BP/B222T4BG-VECTOR

1,5

5,0

3,7

B10

B222T4BP/B372T4BG-VECTOR

2,2

5,8

5,0

B10

B402T4BP/B552T4BG-VECTOR

4,0

10,5

8,5

B01

B552T4BP/B752T4BG-VECTOR

5,5

14,6

13

B02

B752T4BP/B113T4BG-VECTOR

7,5

20,5

18

B02

B113T4BP/B153T4BG-VECTOR

11

26

24

B03

B153T4BP/B183T4BG-VECTOR

15

35

30

B03

B183T4BP/B223T4BG-VECTOR

18

38,5

37

B11

B223T4BP/B303T4BG-VECTOR

22

46,5

46

B11

B303T4BP/B373T4BG-VECTOR

30

62

58

B04

B373T4BP/B453T4BG-VECTOR

37

76

75

B04

B453T4BP/B553T4BG-VECTOR

45

92

90

B05

B553T4BP/B753T4BG-VECTOR

55

113

110

B05

B753T4BP/B903T4BG-VECTOR

75

157

150

B06

B903T4BP/B114T4BG-VECTOR

93

180

170

B06

В110Т4ВP/В132Т4BG-VECTOR

110

214

210

B07 / B07-G

В132Т4ВP/В160Т4BG-VECTOR

132

256

250

B07 / B07-G

В160Т4ВP/В200Т4BG-VECTOR

160

307

300

B07 / B07-G

В200Т4ВP/В220Т4BG-VECTOR

200

385

380

B09 / B09-G

В220Т4ВP/В250Т4BG-VECTOR

220

430

430

B09 / B09-G

В250Т4ВP/В280Т4BG-VECTOR

250

468

465

B09 / B09-G

В280Т4ВP/В315Т4BG-VECTOR

280

525

520

B09 / B09-G

В315Т4ВP/В350Т4BG-VECTOR

315

590

585

B09 / B09-G

В350Т4ВP/В400Т4BG-VECTOR

350

665

650

-

В400Т4ВP/В500Т4BG-VECTOR

400

785

754

-

В500Т4ВP/В630Т4BG-VECTOR

500

965

930

-

В630Т4ВP/В710Т4BG-VECTOR

630

1210

1180

-


Описание


Особенности I/O

Диапазон входного напряжения

1AC220V±15 / 3AC380V±15 / 3AC660V±10 / 3AC1140V±15

Диапазон входной частоты

47-63Hz

Диапазон выходного напряжения

0 ~ номинальное входное напряжение

Диапазон выходной частоты

0~600Hz

Терминал
I/O

Входной терминал

• 6 программируемых цифровых входов, она может быть расширена

до 4 цифровых входов, один из которых поддерживает

высокоскоростной импульсный вход;

• 1 аналоговый вход , -10~10В;

• 2 входа 0~10В или токовый вход 0~20мА

Выходной терминал

• 1 выход с открытым коллектором

1 высокоскоростной импульсный выход ;

• 2 релейных выхода;

• 2 аналоговых выхода: Выходное напряжение 0 ~ 10В или выходной ток 0 ~ 20 мА

Функции

Работа с энкодером

Опционально: поддержка дифференциального энкодера, энкодеров ABZ, UVW, сельсин-трансформатора.

Режим Управления

Бессенсорный векторный контроль(SVC), векторный контроль (VC), V / F контроль

Перегрузочная Способность

• тип G: 60 с. 150% от номинального тока, 3 с. 180% от номинального тока

• типа P: 60 с. 120% от номинального тока, 3 с. на 150% от номинального тока

Пусковой момент

• тип G: При 0.5 Hz/150% (режим SVC); При 0 Hz/180% (режим VC)

•тип P: При 0.5 Hz/100%

Точность установки скорости

±0.5%SVC) / ±0.02%VC

Несущая частота

От 0,5 до 16.0kHz; автоматическая регулировка несущей частоты в зависимости от нагрузки

Разрешение установки частоты

Цифровая настройка: 0.01Hz, аналоговая настройка: 0.025% максимальной выходной частоты

Повышение крутящего момента

Автоматическое увеличение момента; Ручная настройка увеличения момента от 0,1% до 30%

Торможения постоянным током

• DC частота торможения: 0,00 Гц до максимальной частоты • Время торможения: 0.0-100.0s

Встроенный ПИД

Легкость настроек системы управления с обратной связью для управления

технологическими процессами

Мульти скоростной функционал

16 программируемые операции, ускорение и замедление, экстренная остановка.

Защита

Защита от перенапряжения, защита от минимального напряжения, защита от перегрузки по току, защита от перегрузки, перегрева, защита "потери" фазы, защита от перегрева двигателя, защита от короткого замыкания.

Управление выдержкой времени

Диапазон установки времени 0 ~ 6500 мин.

Условия работы

Температура окружающей среды: -10С ~ +40С

Влажность воздуха: ниже 90%

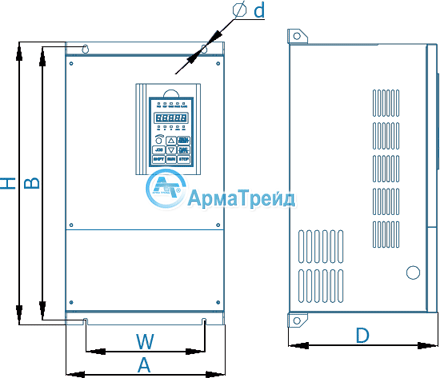

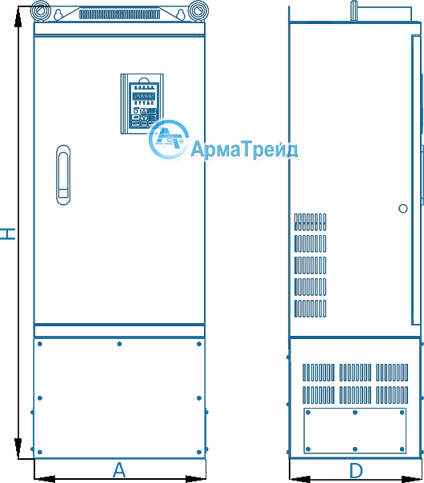

Габаритные и присоединительные размеры

Однофазные частотные преобразователи

Модель Мощность кВт

Размер (мм)

Исполнение

А

Н

D

W

B

d

B551Т2В

0,55

116

175

146

103

165

6

Настенное исполнение
пластиковый корпус

B751Т2В

0,75

B152Т2В

1,5

B222Т2В

2,2

134

251

173

121

238

5

B372В

3,7



Трехфазные частотные преобразователи

Модель Мощность кВт

Размер (мм)

Исполнение

А

Н

D

W

B

d

B751T4BP / B152T4BG

0,75

116

175

146

103

165

6

Настенное исполнение
пластиковый корпус

B152T4BP / B222T4BG

1,5

B222T4BP / B372T4BG

2,2

B402T4BP / B552T4BG

4

134

251

173

121

238

5

B552T4BP / B752T4BG

5,5

161

274

198

148

261

6

B752T4BP / B113T4BG

7,5

B113T4BP / B153T4BG

11

210

343

215

195

327

6

B153T4BP / B183T4BG

15

B183T4BP / B223T4BG

18,5

220

395

215

160

378

7

Настенное исполнение
металлический корпус

B223T4BP / B303T4BG

22

B303T4BP / B373T4BG

30

255

453

225

190

440

7

B373T4BP / B453T4BG

37

B453T4BP / B553T4BG

45

280

582

285

200

563

9

B553T4BP / B753T4BG

55

B753T4BP / B903T4BG

75

300

685

320

200

667

11

B903T4BP / B114T4BG

93

В110Т4ВP / В132Т4BG

110

420

840

325

150*150

815

11

В132Т4ВP / В160Т4BG

132

В160Т4ВP / В200Т4BG

160

В200Т4ВP / В220Т4BG

200

640

1035

380

150*150

1003

13

В220Т4ВP / В250Т4BG

220

В250Т4ВP / В280Т4BG

250

В280Т4ВP / В315Т4BG

280

В315Т4ВP / В350Т4BG

315
