Преобразователь частоты E2000
Габаритные и присоединительные размеры Eura Drives E2000
|
Преобразователь Е2000 отличается
компактными размерами, прочным
корпусом, модульным по своей
концепции, разработанным для
эксплуатации в различных странах
мира и сертифицированным по
международным стандартам. Материал корпуса,
в зависимости от типоразмера
инвертора может быть
пластиковым или металлическим,
с настенным креплением, либо кабинетного типа.
Качественные углеродистые материалы,
используемые для изготовления
пластиковых корпусов, отличаются
высокой прочностью и долговечностью.
На металлическом корпусе с лицевой
стороны нанесен пластик, методом
порошкового напыления,
на корпусе предусмотрена съемная крышка, для
удобства подключения проводки и
проведения обслуживания. |
|
|
|

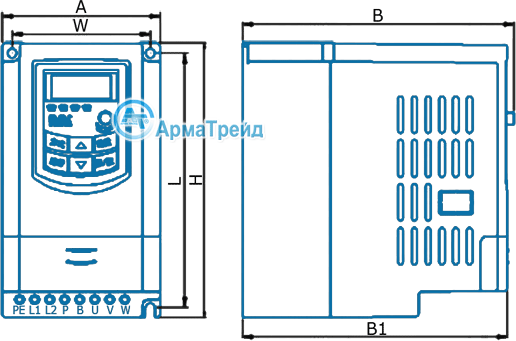

Пластиковый корпус |
|
 |
|
Питание |
Модель |
Макс.
мощность
двигателя
(кВт) |
Номинальный
выходной ток |
Код
корпуса |
Габариты мм
АхВ(В1)хH |
Монтажные
габариты
WхL |
Монтажный
болт |
Масса
(кг) |
|
1-Phase |
E2000-0004S2 |
0,4 |
2,5 |
E1 |
80x135 (142) х138 |
70x128 |
M4 |
1,4 |
|
E2000-0007S2 |
0,75 |
4,5 |
E1 |
80x135 (142) х138 |
70x128 |
M4 |
1,5 |
|
E2000-0015S2 |
1,5 |
7,0 |
E2 |
106x150 (157) х180 |
94x170 |
M4 |
2,0 |
|
E2000-0022S2 |
2,2 |
10,0 |
E2 |
106x150 (157) х180 |
94x170 |
M4 |
2,1 |
|
3-Phase |
E2000-0007T3 |
0,75 |
2,0 |
E2 |
106x150 (157) х180 |
94x170 |
M4 |
2,0 |
|
E2000-0015T3 |
1,5 |
4,0 |
E2 |
106x150 (157) х180 |
94x170 |
M4 |
2,1 |
|
E2000-0022T3 |
2,2 |
6,5 |
E2 |
106x150 (157) х180 |
94x170 |
M4 |
2,2 |
|
E2000-0030T3 |
3,0 |
7,0 |
E3 |
106x170 (177) х180 |
94x170 |
M4 |
2,5 |
|
E2000-0040T3 |
4,0 |
9,0 |
E4 |
138x152 (159) х235 |
126x225 |
M5 |
3,0 |
|
E2000-0055T3 |
5,5 |
12,0 |
E4 |
138x152 (159) х235 |
126x225 |
M5 |
3,5 |
|
E2000-0075T3 |
7,5 |
17,0 |
E5 |
156x170 (177) х265 |
146x255 |
M5 |
4,5 |
|
E2000-0110T3 |
11 |
23,0 |
E5 |
156x170 (177) х265 |
146x255 |
M5 |
4,8 |
|
E2000-0150T3 |
15 |
32,0 |
E6 |
205x196 (202) х340 |
194x330 |
M5 |
8,0 |
|
E2000-0185T3 |
18,5 |
38,0 |
E6 |
205x196 (202) х340 |
194x330 |
M5 |
8,5 |
|
E2000-0220T3 |
22 |
44,0 |
E6 |
205x196 (202) х340 |
194x330 |
M5 |
9,0 |
|
|
|
|
Металлический корпус |
|

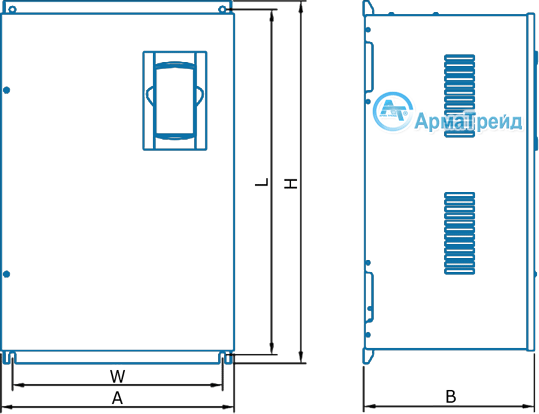

Настенный |

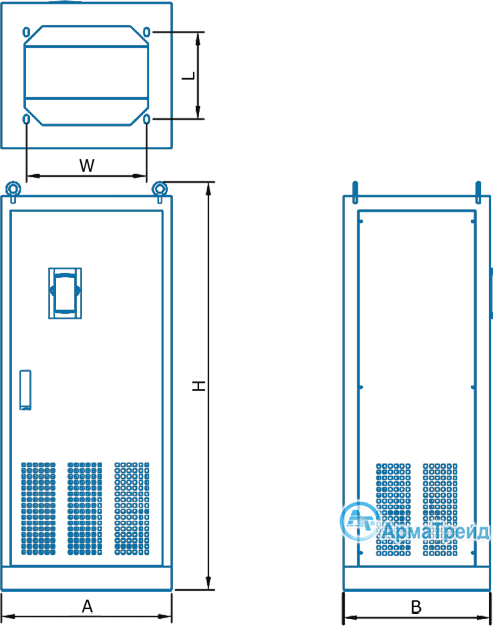

Напольный |
 |
 |
|
|
Питание |
Модель |
Макс.
мощность
двигателя
(кВт) |
Номинальный
выходной ток |
Код
корпуса |
Габариты мм
АхВ(В1)хH |
Монтажные
габариты
WхL |
Монтажный
болт |
Масса
(кг) |
|
3-Phase |
E2000-0300T3 |
30 |
60,0 |
C3 |
265x235x435 |
235x412 |
M6 |
22,5 |
|
E2000-0370T3 |
37 |
75,0 |
C4 |
315x234x480 |
274x465 |
M6 |
24 |
|
E2000-0450T3 |
45 |
90,0 |
C4 |
315x234x480 |
274x465 |
M6 |
24,5 |
|
E2000-0550T3 |
55 |
110,0 |
C5 |
360x265x555 |
320x530 |
M8 |
41,5 |
|
E2000-0750T3 |
75 |
150,0 |
C5 |
360x265x555 |
320x530 |
M8 |
42. |
|
E2000-0900T3 |
90 |
180,0 |
C6 |
410x300x630 |
370x600 |
M10 |
56 |
|
E2000-1100T3 |
110 |
220,0 |
C6 |
410x300x630 |
370x600 |
M10 |
56,5 |
|
E2000-1320T3 |
132 |
265,0 |
C7 |
516x326x765 |
360x740 |
M10 |
87 |
|
E2000-1600T3 |
160 |
320,0 |
C8 |
560x342x910 |
390x882 |
M10 |
123 |
|
E2000-1800T3 |
180 |
360,0 |
C8 |
560x342x910 |
390x882 |
M10 |
123,5 |
|
E2000-2000T3 |
200 |
400,0 |
C9 |
400x385x1310 |
280x1282 |
M10 |
125 |
|
E2000-2200T3 |
220 |
440,0 |
Допуск
на корр. |
535x380x1340 |
470x1310 |
M10 |
185 |
|
E2000-2500T3 |
250 |
480,0 |
Допуск
на корр. |
535x380x1340 |
470x1310 |
M10 |
185,5 |
|
E2000-2800T3 |
280 |
530,0 |
CB0 |
600x380x1463 |
545x1433 |
M10 |
225 |
|
E2000-3150T3 |
315 |
580,0 |
CB0 |
600x380x1463 |
545x1433 |
M10 |
230 |
|
E2000-3550T3 |
355 |
640,0 |
CB0 |
600x380x1463 |
545x1433 |
M10 |
233 |
|
E2000-4000T3 |
400 |
690,0 |
CB |
600x380x1593 |
545x1563 |
M10 |
233,5 |
|
|
|
|
|
|
|
|
