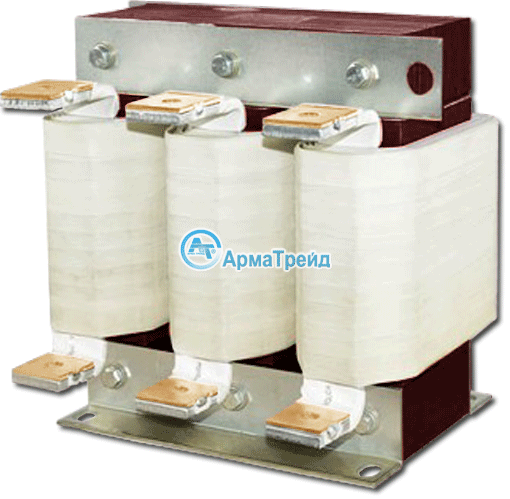

Сетевой дроссель ATL-IC 380V


Сетевой дроссель AT-IC

       Входной трехфазный сетевой дроссель ATL-IC предназначен для безопасного подключения частотного преобразователя и других потребителей энергии к высоконагруженной питающей сети, а так же защиты подключаемого оборудования от импульсных помех и перепада напряжения > 1,8% от номинального. Входной сетевой дроссель обеспечивает стабильную работу большого количества преобразователей частоты, подключенных к одной питающей сети, избежать потерь напряжения в электроцепи и устранить возникающие помехи, подавить высокочастотные гармоники, искажающие параметры питающего напряжения и, тем самым, повысить коэффициент мощности частотного преобразователя.
       Сетевой дроссель позволяет в полной мере реализовать энергосберегающие функции частотных преобразователей, обеспечивая защиту от резких скачков напряжения и значительно продлевая срок службы подключенного оборудования.


Общие технические данные:

- Номинальное напряжение: 3-фазы / 380В / 50Гц;
- Номинальный ток: 2,5А - 1600А, при 40С;
- Рабочая температура окружающей среды: -25+50С;
- Реактивная мощность: 3000VAC/50Hz/10mA/10S;
- Сопротивление изоляции: 1000VDC, 100M ohm;
- Уровень шума : менее 65 dB;
- Степень защиты: IP00;
- Класс изоляции: F;
- Стандарт: IEC289: 1987.


Характеристики и присоединительные размеры

Наименование

дросселя

Ток

А

Мощность
кВт

Номинальное
напряжение

Перепад

напряжения

Класс

изоляции

Рис.

Размеры, мм *

Вес, кг

D

D1

W

W1

Н

А*В

ATL-IC-0002-000T4

2,5

0,75

380 В

2%

F

А

130 80 95 70 135 7*7

3.1

ATL-IC-0005-001T4

5

1.5

380 В

2%

F

А

108

91

115

65

135

6*11

3.2

ATL-IC-0007-002T4

7

2.2

380 В

2%

F

А

108

91

115

65

135

6*11

3.4

ATL-IC-0010-003T4

10

3.7

380 В

2%

F

А

155

95

110

60

155

6*15

6.0

ATL-IC-0015-005T4

15

5.5

380 В

2%

F

А

155

95

130

80

155

6*15

5.5

ATL-IC-0020-007T4

20

7,5

380 В

2%

F

А

155

95

130

80

155

6*15

5.5

ATL-IC-0030-011T4

З0

11

380 В

2%

F

А

190

120

115

85

150

8.5*20

7.2

ATL-IC-0040-015T4

40

15

380 В

2%

F

В

195

120

110

82

165

8.5*20

9.0

ATL-IC-0050-018T4

50

18,5

380 В

2%

F

В

195

120

130

102

165

8.5*20

11.0

ATL-IC-0060-022T4

60

22

380 В

2%

F

В

195

120

135

107

165

8.5*20

11.8

ATL-IC-0076-030T4

80

30

380 В

2%

F

В

195

120

135

107

165

8.5*20

14.5

ATL-IC-0090-037T4

90

37

380 В

2%

F

В

195

120

135

107

165

8.5*20

14.5

ATL-IC-0120-045T4

120

45

380 В

2%

F

В

250

182

135

98

220

10*18

20.0

ATL-IC-0150-055T4

150

55

380 В

2%

F

С

295

214

150

112

240

11*18

28,0

ATL-IC-0190-075T4

200

75

380 В

2%

F

С

295

214

160

122

240

11*18

31.0

ATL-IC-0210-090T4

210

90

380 В

2%

F

С 260 140 195 115 230 10*10

31.0

ATL-IC-0250-110T4

250

110

380 В

2%

F

С

295

214

160

122

240

11*18

35.0

ATL-IC-0390-132T4

290

132

380 В

2%

F

С

325

243

165

124

270

12*20

38.0

ATL-IC-0330-160T4

330

160

380 В

2%

F

С

325

243

165

124

270

12*20

38,0

ATL-IC-0400-185T4

400

185

380 В

2%

F

С

325

243

180

139

270

12*20

45,0

ATL-IC-0490-220T4

490

220

380 В

2%

F

С

385

260

200

175

340

12*20

60.0

ATL-IC-0530-240T4

530

240

380 В

2%

F

С

385

260

200

175

340

12*20

60.0

ATL-IC-0600-280T4

600

280

380 В

2%

F

С

395

275

200

175

340

12*20

70.0

ATL-IC-0660-300T4

660

300

380 В

2%

F

С

395

275

200

175

340

12*20

70.0

ATL-IC-0800-380T4

800

380

380 В

2%

F

С

430

295

215

190

400

12*20

113.0

ATL-IC-1000-450T4

1000

450

380 В

2%

F

С

430

295

215

190

450

12*20

115.0

ATL-IC-1250-550T4

1250

550

380 В

2%

F

С

490

345

225

195

575

14*25

150.0

ATL-IC-1600-630T4

1600

630

380 В

2%

F

С

490

345

225

195

575

14*25

160,0

* Внимание! Приведенные размеры носят справочный характер и могут быть изменены в процессе модернизации изделия!

Тип А Тип В Тип С

Схема подключения сетевого дросселя




       Необходимость установки входных сетевых дросселей обусловлена рядом негативных факторов возникающих в питающей сети, в следствии аварий или работы другого оборудования. Импульсные перенапряжения могут быть вызваны установкой в непосредственной близости мощного силового электронного оборудования (установки улучшения коэффициента мощности, приводы постоянного и переменного тока, промышленные выпрямители). Использованием сварочного оборудования рядом с преобразователями частоты и электродвигатели подключенные непосредственно к сети с помощью магнитных пускателей или софт-стартеров, так же могут создавать импульсные перенапряжения.

       Сетевой дроссель значительно
снижает вероятность повреждения преобразователя частоты, в следствии импульсных перенапряжений или высокого дисбаланса фазного напряжения (>2%) возникающих в линии электропитания. Кроме того, входной дроссель служит для приближения к синусоиде формы входного тока преобразователя, что, в свою очередь, уменьшает действующее значение этого тока.
