Электродвигатель 4АА50
Снят с производства! Замена осуществляется на новый тип 4АТ50.

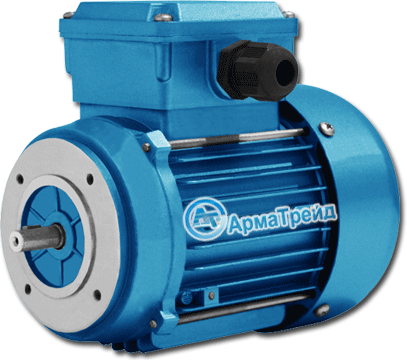

Электродвигатель 4АА50

       Электродвигатель 4АА50 - унифицированная серия асинхронных электродвигателей, разработанных для комплектации приводов, машин и механизмов применяемых в различных отраслях промышленности, сельского и народного хозяйства. Электродвигатели входят в состав приводов станков, задвижек, вентиляторов и прочих устройств нуждающихся в компактных электроприводах небольшой мощности.

       Конструкция двигателей серии 4АА предусматривает целый ряд монтажных исполнений, позволяющих устанавливать двигатели на отечественное и импортное оборудование, включая снятые с производства образцы. Продукция изготавливается и принимается в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и проходит соответствующие испытания, на допуск к эксплуатации. Завод изготовитель гарантирует соответствие двигателя утвержденным требованиям при соблюдении потребителем условий эксплуатации, монтажа, хранения и транспортирования.        Конструкция  двигателей позволяет осуществлять хранение по условиям 2 ГОСТ 15150 – 69. Срок хранения – не более трех лет со дня изготовления. Транспортирование допускается всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов на этих видах транспорта. Условия транспортирования в части воздействия климатических факторов – по группе хранения 4 ГОСТ 15150 – 69.

       В типовом варианте электродвигатели изготавливаются для работы от сети переменного трехфазного тока, с частотой 50Гц и напряжением 220/380В или 380В 50Гц. Степень защиты IP54, IP55. Класс изоляции F. Режим работы S1. Метод охлаждения IC411. Климатические исполнения: У3 по ГОСТ 15150.

Тип

Мощность,
кВт

Частота вращения,
об/мин

Напряжение,
В

Ток,
А

КПД,
%

Cos  Ф

Масса,
кг

4АА50А2

0,09

2760

220/380

0,70/0,40

60

0,75

3,04

4АА50В2

0,12

2760

220/380

0,75/0,45

63

0,75

3,42

4АА50А4

0,06

1380

220/380

0,90/0,53

53

0,63

3,00

4АА50В4

0,09

1380

220/380

0,92/0,55

57

0,65

3,40





Габаритные и присоединительные размеры



Исполнение IM1081 (B3, лапы)


Монтажное исполнение

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

l30*

h31*

h37*

d24*

d30*

l1

l10

l11*

d10

l31

d1

b10

b11*

h

h5*

h10*

l20

l21

d25

d20

d22

b1

h1

d2

b31

      (P)   (Е) (В)   (К) (С) (D) (А)   (H)     (Т)   (N) (M) (S)

4AT50... IM1081

178

130

80

120

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

8

80

100

7

3

3

14

63

* Размер для справок




Исполнение IM2081 (B35, лапы/большой фланец)


Габаритные размеры, мм

Установочные и присоединительные размеры, мм

l30*

h31*

h37*

d24*

d30*

l1

l10

l11*

d10

l31

d1

b10

b11*

h

h5*

h10*

l20

l21

d25

d20

d22

b1

h1

d2

b31

      (P)   (Е) (В)   (К) (С) (D) (А)   (H)     (Т)   (N) (M) (S)

178

130

80

120

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

8

80

100

7

3

3

14

63

* Размер для справок

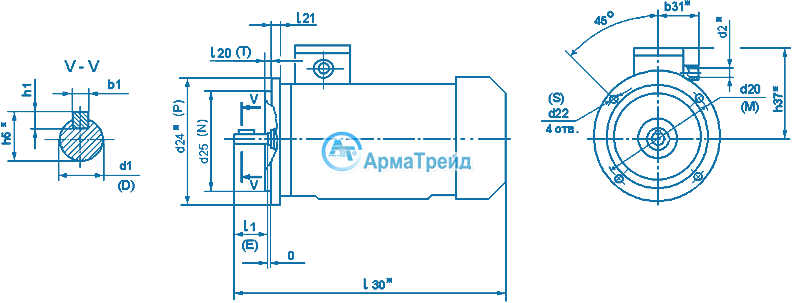

Исполнение IM3081 (B5, большой фланец)


Габаритные размеры, мм

Установочные и присоединительные размеры, мм

l30*

h31*

h37*

d24*

d30*

l1

l10

l11*

d10

l31

d1

b10

b11*

h

h5*

h10*

l20

l21

d25

d20

d22

b1

h1

d2

b31

      (P)   (Е) (В)   (К) (С) (D) (А)   (H)     (Т)   (N) (M) (S)

178

130

80

120

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

8

80

100

7

3

3

14

63

* Размер для справок




Исполнение IM2181 (B34 лапы, малый фланец)


Монтажное исполнение

Габаритные размеры

Установочные и присоединительные размеры, мм

l30*

h31*

h37*

d30*

l1

l10

l11*

d10

l31

d1

b10

b11*

h

h5*

h10*

l20

d26

d20

d22

b1

h1

d2

b31

мм мм мм мм (Е) (В)   (К) (С) (D) (А)   (H)     (Т) (P) (M) (S)
4AT50... IM2181-FT55

178

130

80

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

40

55

M5

3

3

14

63

4AT50... IM2181-FT65

178

130

80

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

50

65

M5

3

3

14

63

4AT50... IM2181-FT75

178

130

80

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

60

75

M5

3

3

14

63

* Размер для справок

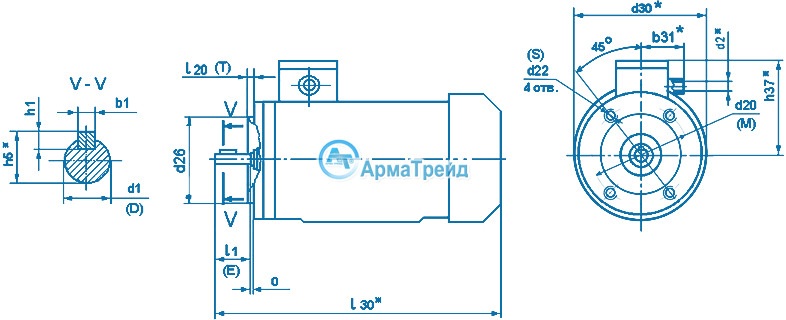

Исполнение IM3681 (B14, малый фланец)


Монтажное исполнение

Габаритные размеры

Установочные и присоединительные размеры, мм

l30*

h31*

h37*

d30*

l1

l10

l11*

d10

l31

d1

b10

b11*

h

h5*

h10*

l20

d26

d20

d22

b1

h1

d2

b31

мм мм мм мм (Е) (В)   (К) (С) (D) (А)   (H)     (Т) (P) (M) (S)
4AT50... IM3681-FT55

178

130

80

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

40

55

M5

3

3

14

63

4AT50... IM3681-FT65

178

130

80

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

50

65

M5

3

3

14

63

4AT50... IM3681-FT75

178

130

80

107

20

63

77

5,8

32

9

80

102

50

10,2

6

3

60

75

M5

3

3

14

63

* Размер для справок



       До ввода в эксплуатацию электродвигатели необходимо хранить в сухих закрытых помещениях без резкой смены температуры.

       Перед установкой изделия на оборудование необходимо проверить: соответствие напряжения и частоты сети, указанными на табличке; соответствие места установки двигателя указанной на табличке степени защиты; свободное вращение ротора от руки; сопротивление изоляции обмотки статора (двигатель, имеющий сопротивление ниже 0.5 МОм, необходимо подвергнуть сушке); обеспечение доступа воздуха для охлаждения и вентиляции двигателя; надежность заземления.

       Соединение электродвигателей с приводным механизмом осуществляется посредством непосредственного соединения с полым валом оборудования (редуктора), эластичной муфты, ременной или цепной передачи. Для исключения повреждения подшипников при насадке на свободный конец вала элементов передачи, необходимо обеспечить упор для торца противоположного конца вала, пользуясь специальными приспособлениями или нагревая перед насадкой элементы передачи до +60С +80С.

       Все детали, устанавливаемые на вал двигателя, должны быть сбалансированы с полушпонкой.

       При монтаже, следует обеспечить равномерную нагрузку на лапы. Неравномерности опоры выравниваются металлическими пластинами.

       Для двигателей с фланцем необходимо обеспечить точную пригонку щита и равномерную затяжку болтами.

       Подключите двигатель к сети. Проверьте направление вращения. Для изменения направления вращения поменяйте местами провода в соответствии с приложенной схемой.

       Замена смазки в подшипниках не требуется, т.к. применены подшипники закрытого типа с двухсторонним уплотнением.
