Гидравлическое оборудование
|
Насос 1РНАП1 |
|
|
|
|
|
Регулируемый аксиально-поршневой насос
1РНАП1 .../35 предназначен для подачи масла под давлением до 35 МПа
в гидросистемы различных машин и агрегатов.
Насос представляет собой агрегат, состоящий из следующих узлов:
•аксиально-поршневого насоса высокого давления;
•механизма регулирования подачи;
•вспомогательного насоса низкого давления.
Механизм регулирования подачи:
•пропорциональный с дистанционным управлением.
Обеспечивает безступенчатое изменение подачи в зависимости от
величины электрического тока в цепи управления. |
|
|
|
|
|
Основные технические данные насоса
1РНАП1 .../35 |
|
|
|
Параметры |
1РНАП1 |
|
1РНАП1 63/35 |
1РНАП1 125/35 |
1РНАП1 250/35 |
|
Рабочий объем, см3 |
63 |
125 |
250 |
|
Частота вращения, с-1 (об/мин): |
|
номинальная |
25 (1500) |
|
Подача, л/мин |
89 |
178 |
356,3 |
|
Давление на выходе, МПа: |
|
номинальное |
32 |
|
Номинальная мощность, кВт: |
56 |
108,6 |
211,7 |
|
Масса, кг |
66 |
136 |
238 |
|
|
|
|
|
|

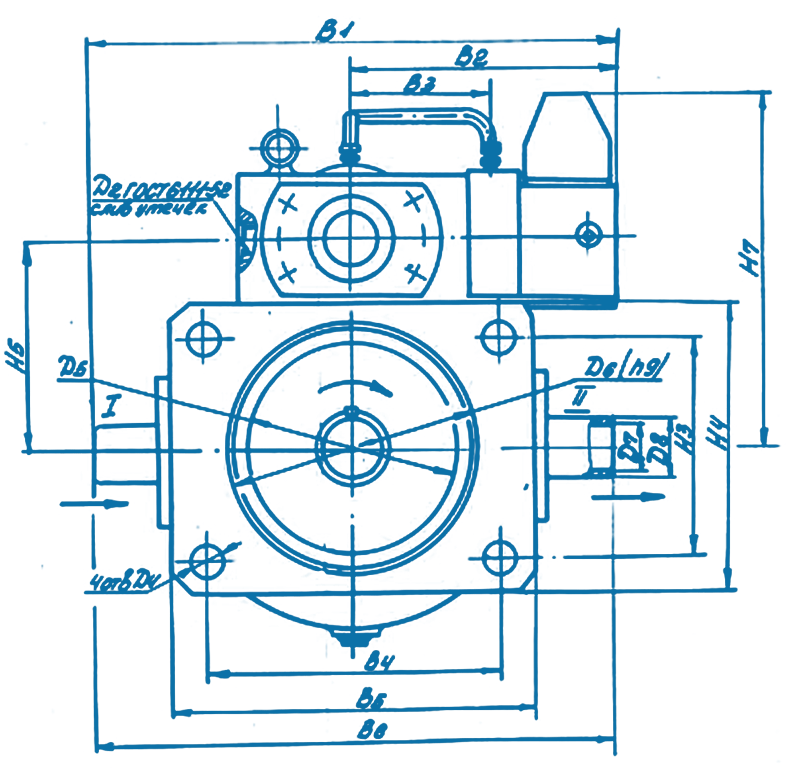

Габаритные и присоединительные размеры насоса
1РНАП1 .../35 |
|
|
|
 |
|
|
|
Обозначение |
63/35 |
125/35 |
250/35 |
|
L1max |
618,8 |
757,5 |
871 |
|
L2 |
210 |
265 |
332 |
|
L3 |
69,5 |
84,5 |
100 |
|
L4 |
57 |
71 |
87 |
|
L5 |
6 |
8 |
8 |
|
L6 |
20 |
25 |
32 |
|
L7 |
74,9 |
99,8 |
120 |
|
L8 |
101 |
134 |
134 |
|
L9 |
382 |
475 |
590 |
|
L10 |
515 |
665 |
730 |
|
H1max |
350 |
460 |
520 |
|
H2 |
106,5 |
137 |
168 |
|
H3 |
112 |
142 |
174 |
|
H4 |
142 |
182 |
220 |
|
H5 |
38 |
48,5 |
59 |
|
B1 |
290 |
372 |
440 |
|
B2 |
202 |
257 |
316 |
|
B3 |
172 |
220 |
268 |
|
B4 |
10 |
14 |
16 |
|
D1 |
35 |
45 |
55 |
|
D2 |
28 |
35 |
52 |
|
D3 |
40 |
51 |
68 |
|
D4 |
К 1/2" |
К 1" |
К 1 1/4" |
|
D5 |
14 |
18 |
21 |
|
D6 |
125 |
155 |
195 |
|
D7 |
К 3/8" |
М 33х2 |
М 33х2 |
|
D8 |
К 3/8" |
К 1/2" |
К 3/4" |
|
|
|
|
|
|
Условное обозначение насоса
1РНАП1 .../35 |
|
|
|
1 РНА П1 63, 125, 250 35 УХЛ, 0
4
1 Исполнение Без индекса - без вспомогательного насоса,
1 - со вспомогательным насосом однопоточным,
2 - со вспомогательным насосом двухпоточным (по спец. заказу)
2 Тип насоса РНА
3 Вид управления Пропорциональный с дистанционным управлением
4 Рабочий объем 63, 125, 250 см3
5 Номинальное давление 35 МПа
6 Климатическое исполнение УХЛ - умеренно-холодный,
О - тропический
7 Категория размещения 4
|
|
|
|
|
|
