Клапан Г51-33, Г51-34, Г51-35




Г 51-33, Г 51-34, Г 51-35 Назначение обратных гидравлических клапанов Г 51 33, Г 51 34, Г 51 35.
Гидроклапаны данного типа предназначены для организации движения одностороннего потока гидравлического минерального масла в гидросистемах прессов, станков, и прочего оборудования, для поддерживания необходимого давления в сливных маслопроводах гидросистем. Конструкция расчитана для работы на минеральных маслах с номинальной тонкостью фильтрации 25 мкм, кинематической вязкостью от 10 до 400 мм2/с (сСт) и температурой от 10 до 70° С; температура окружающей среды - от 1 до 55°С. Схема  обратного клапана допускает свободный пропуск потока рабочей среды в одном направлении и запирает поток в случае изменения направления движения жидкости  в противоположном направлении. Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05 - 0,5 МПа, клапаны с повышенным давлением как правило  используются как подпорные аппараты.
Выпускаемые клапаны изготавливаются с резьбовым типом присоединения и соответствуют требованиям к герметичности в закрытом положении и обладают минимальным гидравлическим сопротивлением в открытом положении. Также выпускаются управляемые обратные клапаны относящиеся по своему действию к устройствам типа гидрозамков  с минимальным сопротивлением, которые пропускают прямой поток рабочей жидкости, а обратный поток возможен лишь после принудительного открытия запорного элемента с помощью гидравлически управляемого плунжера.




Основные технические данные и параметры обратных гидравлических клапанов

Марка гидроклапана

Условный проход мм

Присоединение

Номинальное давление входе МПа

Номинальный расход жидкости л/мин

Вес
кг

Габаритные размеры мм

Г 51-33

16

К1/2"

20

63

1,6

70*52*105

Г 51-34

20

К3/4"

20

125

1,6

70*52*105

Г 51-35

32

К1 1/4"

20

250

5,45

103*82*138

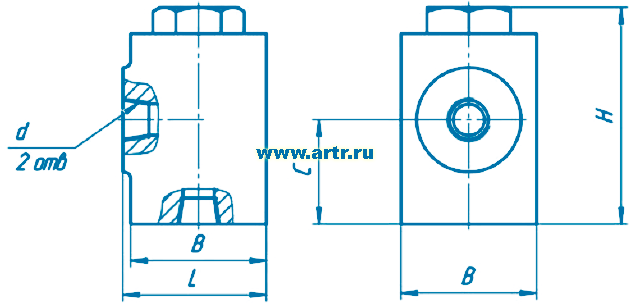

Клапан с резьбовым присоединением




Тип Условный проход Габаритные размеры, мм Присоединительная
 резьба
L B H C
Г 51 33 16 70 52 105 54 К1/2"
Г 51 34 20 70 52 105 54 К 3/4"
Г 51 35 32 103 82 138 69 К1 1/4"

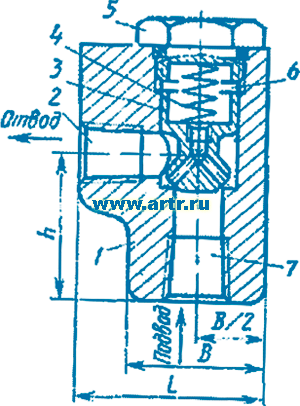

Конструкция обратных гидравлических клапанов


Г51
Описание деталей:
1 -
литой металлический корпус
2 - отводное отверстие
3 - плунжер

4 - пружина
5 - пробка

6 - полость клапана
7 - входное отверстие для подвода масла

Гидравлические клапаны состоят из литого корпуса 1, к коническому седлу корпуса пробкой 5 через специальную пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2. При изменении направления течения давление масла в отверстии 2 (и полости 6) вместе с пружиной 4 плотно прижимает плунжер к седлу корпуса клапана, исключая возможность движения обратного потока.

Обратные гидравлические клапаны представляют из себя  аппарат, сконструированные  для регулирования параметров потока проводимой среды (минерального масла) путём изменения проходного сечения гидроаппарата за счёт перемещения положения запорно-регулирующего элемента под воздействием потока жидкости. Гидроклапаны данной марки относятся к направляющим клапанам, останавливающим поток жидкости при достижении параметрами потока давления или разности давлений заданных настройками клапана величин. Обратный клапан, пропускает поток жидкости только в одном направлении; основное функциональное отличие обратного клапана от предохранительного заключается в том, что предохранительный срабатывает только в том случае, когда давление на входе достигает определённого уровня, а обратный клапан срабатывает при любом, даже самом минимальном превышении давления на входе над давлением на выходе из клапана
