ВС42
Фильтр напорный сетчатый


Фильтр ВС42-5 напорный сетчатый предназначен для монтажа в гидравлические и смазочные системы различных типов станков, токарно-винторезного оборудования, шлифовальных агрегатов, и прочих машин оснащенных гидросистемами. Фильтр сетчатый напорный ВС42 применяется при необходимости очистки минерального масла с кинематической вязкостью не более 500 мм2/с (сСт) от механических примесей возникающих в процессе работы оборудования. Температура проводимого минерального масла должна быть от +10 С до +70 С, при температуре окружающей среды - от +1 С до +55 С. Сетчатые напорные фильтры изготавливаются в трех климатических исполнениях: для районов с умеренным климатом, для районов с  холодным климатом УХЛ4, а также для стран с тропическим климатом О4.1.
По типу присоединения сетчатые фильтры  ВС изготавливаются со  стыковым соединением по ТУ2-053-1614-82.
На номинальное давление 0,63 МПа. Фильтр 0.04 С42-54А имеет повышенную грезеемкость.
Основные параметры напорных сетчатых фильтров при работе в системах использующих минеральное масло
с кинематической вязкостью от 70 до 80 мм2/с (сСт) приведены в таблице технических данных.


Основные технические данные фильтра напорного ВС42


Обозначение

Условный проход, мм

Номинальное давление, МПа

Присоединение

Тонкость фильтрации, мкм

Номинальный расход, л/мин

Номинальный перепад давления, МПа

Максимальный перепад давлений на фильтроэлементе, МПа

0,16 ВС42-51

10

0,63

Стыковое

160

16

0,1

0,6

0,16 ВС42-52

16

32

0,16 ВС42-53

20

63

0,16 ВС42-54

25

100

0,08 ВС42-51

10

0,63

Стыковое

80

8

0,05

0,63

0,08 ВС42-52

16

16

0,08 ВС42-53

20

32

0,08 ВС42-54

25

63

0,04 ВС42-51

10

0,63

Стыковое

40

4

0,1

0,6

0,04 ВС42-52

16

8

0,04 ВС42-53

20

16

0,04 ВС42-54

25

32

0,05

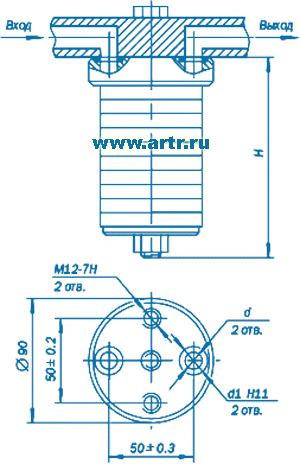

Фильтр ВС42

Типоразмер Размеры, мм Количество
фильтрующих
 элементов
H d d1 Dy
ВС42-51 70 17 25 10 3
ВС42-52 80 17 25 16 5
ВС42-53 105 24 32 20 9
ВС42-54 140 24 32 25 15


Пример типового обозначения

Первая цифра в структуре условного обозначения фильтра означает тонкость фильтрации, далее тип конструкции в зависимости от вида присоединения (ВС) и типоразмер в зависимости от номинального расхода проводимой среды.

Пример условного обозначения фильтра сетчатого притычного (стыкового) исполнения, с нормальной тонкостью фильтрации 80 мкм, номинальным расходом 32 л/мин, для стран с умеренным и холодным климатом:
Фильтр сетчатый 0.08ВС42-52 УХЛ4
ТУ2-053-1614-82;
Тот же фильтр, номинальной тонкостью фильтрации 80мкм, для стран с тропическим климатом:
Фильтр сетчатый 0.08ВС42-52 О4.1 ТУ2-053-1614-82.
