Гидронасосы и гидромоторы
|
Нерегулируемый аксиально-поршневой насос-мотор РМНА |
|
|
|
|
|
Насос-мотор
аксиально-поршневой нерегулируемый типа РМНА предназначен для
работы в режиме нерегулируемого насоса или гидромотора в
гидросистемах различных машин и агрегатов. |
|
|
|
|
|
Основные технические данные насос-моторов
РМНА |
|
|
|
Обозначение изделия |
Рабочий объем, cм3 |
Подача/расход, л/мин |
Давление, МПа |
Частота, об/мин |
Масса, кг |
Направление вращения |
|
Насос-мотор РМНА 32/35 |
32 |
45/50,5 |
32 |
1500 |
20 |
любое |
|
Насос-мотор РМНА 63/35 |
63 |
89/99,5 |
32 |
1500 |
34 |
любое |
|
Насос-мотор РМНА 125/35 |
125 |
178/197,4 |
32 |
1500 |
70 |
любое |
|
Насос-мотор РМНА 250/35 |
250 |
356/394,7 |
32 |
1500 |
125 |
любое |
|
|
|
|
|
|

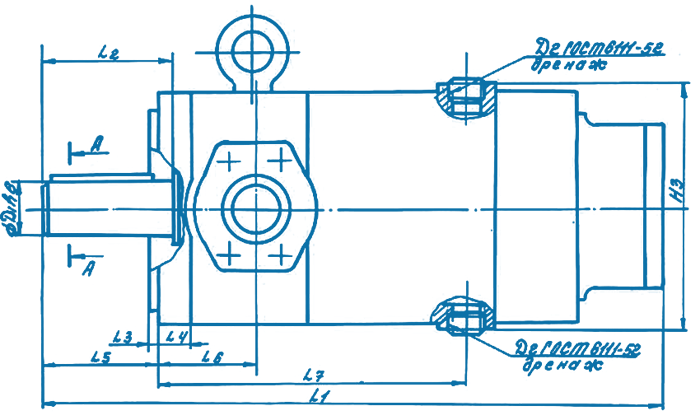

Габаритные и присоединительные размеры насос-моторов РМНА |
|
|
|
 |
|
|
|
Обозначение |
РМНА 32/35 |
РМНА 63/35 |
РМНА 125/35 |
РМНА 250/35 |
|
L1 |
327 |
374 |
470 |
581 |
|
L2 |
65 |
74,9 |
99,8 |
120 |
|
L3 |
5 |
6 |
6 |
8 |
|
L4 |
17 |
20 |
25 |
32 |
|
L5 |
10 |
69,5 |
84,5 |
100 |
|
L6 |
47 |
57 |
71 |
87 |
|
L7 |
149 |
186 |
229 |
290 |
|
B1 |
8 |
10 |
14 |
16 |
|
B2 |
144 |
172 |
220 |
268 |
|
B3 |
169 |
202 |
257 |
316 |
|
B4 |
246 |
290 |
372 |
440 |
|
H1 |
- |
191,5 |
232,5 |
271,5 |
|
H2 |
119 |
142 |
182 |
220 |
|
H3 |
126 |
150 |
192 |
232 |
|
H4 |
94 |
112 |
142 |
174 |
|
H5 |
31 |
38 |
48,5 |
59 |
|
D1 |
28 |
35 |
45 |
55 |
|
D2 |
K1/2'' |
K1/2'' |
K1'' |
K1 1/4'' |
|
D3 |
23 |
28 |
35 |
52 |
|
D4 |
34 |
40 |
51 |
68 |
|
D5 |
11 |
14 |
18 |
21 |
|
D6 |
105 |
125 |
155 |
195 |
|
|
|
|
|
|
Условное обозначение насос-моторов РМНА |
|
|
|
РМНА 32, 63, 125, 250 35 УХЛ, 0
4 1 Тип насоса РМНА - насос-мотор
2 Рабочий объем 32, 63, 125, 250 см3
3 Номинальное давление 35 МПа
4 Климатическое исполнение УХЛ - умеренно-холодный,
О - тропический
5 Категория размещения 4
|
|
|
|
|
|
|
|
