25с48нж, 25нж48нж, 25с50нж, 25нж50нж


АРМАТУРА / Клапаны регулирующие

25с48нж, 25нж48нж, 25с50нж, 25нж50нж

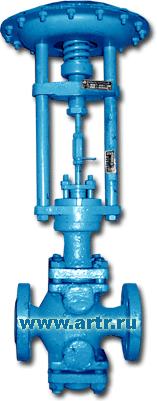

КЛАПАН РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С МЕМБРАННЫМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ (МИМ)

25нж48нж

       Клапан 25нж48нж, 25нж50нж предназначен для установки на трубопроводах с целью непрерывного регулирования расжода рабочей среды. Применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста. Клапаны выпускаются с линейной и равнопроцентной расходной характеристикой.

Клапан комплектуется МИМ ППХ.

Набивка сальника – графлен

Гарантийная наработка - 3000 циклов в пределах гарантийного срока эксплуатации.

Наименование

Корпус, крышка

Детали затвора

25с48нж, 25с50нж

Сталь 25Л

Сталь 20Х13

25нж48нж, 25нж50нж

12Х18Н9ТЛ

Сталь 14Х17Н2

25нж48нж1, 25нж50нж1

12Х18Н12МЗТЛ

Х32Н8

При заказе необходимо указать: обозначение изделия, диаметр номинальный (Ду), параметры рабочей среды.

Дополнительно: условную пропускную способность (Кvу, м3/ч), наличие ручного дублёра, наличие позиционера ПП1, необходимость комплектации ответными фланцами (комплект монтажных частей)


Технические характеристики

Диаметр номинальный Ду, мм

25

40

50

Условная пропускная способность Кvy, м3

4,0

6,3

10

16

10

16

25

40

16

25

40

63

Допустимая протечка в затворе при Рисп.=0,4МПа, дм3/мин, не более

0,066

0,1

0,16

0,26

0,16

0,26

0,41

0,66

0,26

0,41

0,66

1,0

Давление номинальное PN, МПа (кг/см2)

6,3 (63)

Перепад давление на более, МПа (кг/см2)

2,5 (25)

Условное давление управляющего воздуха, МПа (кг/см2)

0,25 (2,5)

Температура окружающей среды, оС

от -40 до +50

Температура рабочей среды, оС

До 220

Характеристика рабочей среды

Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.5 ряд 2

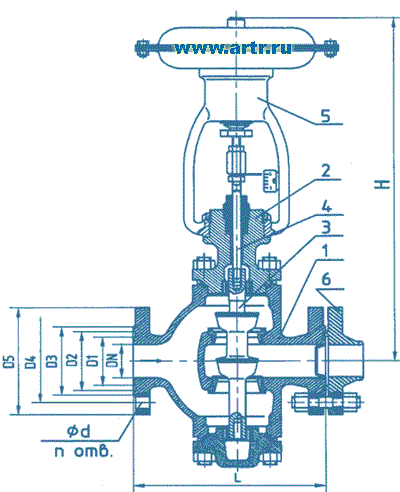

Габаритные и присоединительные размеры


Клапан 25нж48нж

1. Корпус

2. Крышка

3. Плунжер

4. Шток

5. МИМ

6. Комплект монтажных частей

Ду, мм

Размеры, мм

Масса без позиционера,
дублера и
ответных фланцев, кг

D1

D2

D3

D4

D5

n

d

H

L

25

42

58

68

100

135

4

18

545

210

36

50

60

76

88

125

165

22

650

260

54

80

72

88

102

135

175

22

660

300

62
