Клапан предохранительный сбросной КПС-50



КПС-50

Клапан предохранительный сбросной КПС-50

Клапаны предохранительные сбросные КПС-50 предназначены для снижения выходного давления путем сброса в атмосферу неагрессивных углеводородных газов при выходе контролируемого давления за установленные пределы.

Клапаны устанавливаются на газопроводах низкого, среднего и высокого давления.

Корпус клапана изготавливается в чугунном и алюминиевом исполнении.



Подробное описание


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

КПС–50Н

КПС–50С1

КПС–50С2

КПС–50С3

КПС–50С4

КПС–50В

Контролируемое давление,

не более, МПа

0,005

0,02

0,05

0,125

0,3

0,6

Диапазон настройки давления срабатывания, МПа

0,00345–0,0058

0,005–

0,023

0,02 –

0,058

0,05 – 0,145

0,125– 0,345

0,6 – 0,69

Диаметр условного прохода, мм

50

Точность срабатывания, %

± 5

Присоединительная внутренняя резьба

G2-B

Габаритные размеры, мм

длина

ширина

высота


215

215

219

Масса, кг, не более

7,5


Устройство и принцип работы сбросного клапана КПС-50

Клапан предохранительный сбросной КПС50 состоит из следующих основных деталей и узлов: корпус из алюминиевого сплава изготовлен в виде усеченного конуса с фланцем, седлом и двумя резьбовыми отверстиями; клапан с эластичным уплотнением прикрывает седло; мембрана закреплена между фланцем корпуса и крышкой, а также жестко соединена с клапаном; усилие пружины изменяется перемещением нижней тарелки; перемещение обеспечивается вращением регулировочного винта; усилие пружины и определяет настройку клапана на давление срабатывания.

Газ из магистрали через входной патрубок корпуса проникает в надмембранную полость. При установившемся режиме настроечная пружина уравновешивает контролируемое давление газа в заданных пределах. Когда давление газа в сети и надмембранной полости превысит заданный предел, мембрана, преодолевая усилия пружины, опустится вместе с клапаном. Таким образом открывается выход газа в атмосферу через выходной патрубок. При этом сброс газа будет происходить до тех пор, пока давление в системе не станет ниже настроенного. После этого клапан закрывается под действием возвратной пружины.

При периодическом техническом обслуживании необходимо осуществить продувку предохранительного сбросного клапана. За это отвечает специальный рычаг, при нажатии на который, клапан открывается, позволяя газу выйти в атмосферу через выходной патрубок. При отпускании рычага под воздействием настроечной пружины клапан закрывается.


Клапан предохранительный сбросной КПС-50

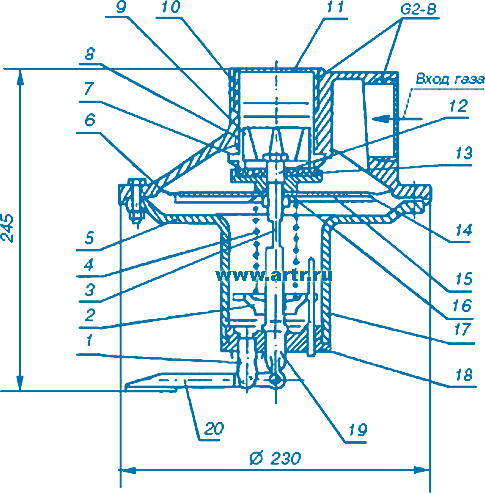

Предохранительный сбросной клапан КПС-50:
1 — опора; 2 — тарелка нижняя; 3 — тяга; 4 — пружина; 5 — крышка; 6 — мембрана; 7 — прокладка; 8 — седло; 9 — направляющая; 10 — корпус; 11 — заглушка; 12 — болт специальный; 13 — прокладка; 14 — тарелка; 15 — клапан; 16 — шайба опорная; 17 — винт; 18 — крышка; 19 — винт регулировочный; 20 — рычаг
