Клапан КПС-Н


Клапаны предохранительные



Клапан предохранительный - сбросной КПС-Н, КПС-С



Клапан предохранительно - сбросной КПС-Н, КПС-С

Клапаны предохранительно - сбросные КПС-Н, КПС-С предназначены для сброса газа в атмосферу при повышении давления в сети сверх допустимого заданного значения.
Рассчитаны на работу при температуре окружающего воздуха от -40 до +60 °С и относительной влажности 98 % при температуре +35 °С.

Наименование параметра

Тип изделия

КПС-Н

КПС-С

Рабочая среда

Природный газ по ГОСТ 5542-87

Природный газ по ГОСТ 5542-87
Сжиженный газ по ГОСТ 5542-87

Максимальное рабочее давление на входе, кПа

5,5

400

Пределы настройки давления срабатывания, кПа

1,9…5,5

10…400

Расход через клапан при перепаде давлений на нём Р=1,05*Pср, м3

0,5

Температура окружающей среды, °С

от - 40°С до +60°С

Диаметр условного прохода, мм

20

Масса, кг, не более

0,5

Срок службы, лет

15

Гарантийный срок, мес.

24

Подробное описание



Настройка срабатывания клапана производится вращением регулировочной гайки. Вращение по часовой стрелке увеличивает давление срабатывания клапана и наоборот. Вращение против часовой стрелки уменьшает давление срабатывания клапана.
Работа клапана происходит в следующей последовательности: давление газа уравновешивается настроечной пружиной; при повышении давления газа в газопроводе выше настроечного, мембрана преодолевает усилие настроечной пружины и открывает выход газа в атмосферу через выходной патрубок; при снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

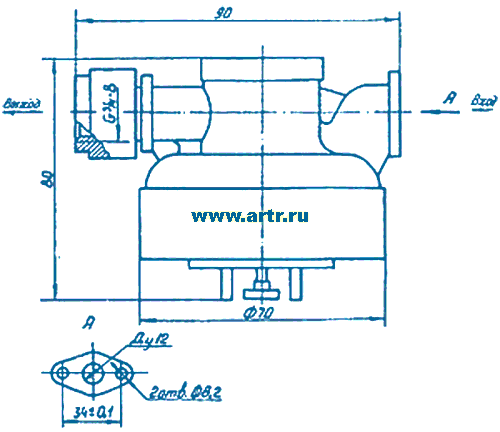

Габаритные размеры
Клапан предохранительно - сбросной КПС-Н, КПС-С сброса газа

Наименование параметра

Тип изделия

КПС-Н

КПС-С

Диаметр условного прохода, мм

20

Габаритные размеры (длина, ширина, высота)

95*80*128

90*70*80

Присоединительные размеры, мм*

G 3/4-B, фланцевое dy=20

Масса, кг, не более

0,5
