Клапан 15кч892п3м


Клапаны запорные электромагнитные / 15кч892п

Клапан 15кч892п3м

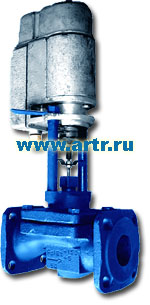

Клапан электромагнитный 15кч892п3м

Клапан 15кч892п3м запорный с электромагнитным приводом  применяется на трубопроводах для воды и пара в качестве запорного устройства с дистанционным электрическим управлением.

Клапан 15кч892п3м нормально-закрытый (НЗ), т.е. когда при отсутствии питания в сети переменного тока затвор клапана закрыт. Клапан имеют ручной дублер для открытия затвора в случаях отсутствия питания на катушке электромагнита.

Герметичность затвора: пропуск воздуха 2...4 куб.см/мин.

Рабочая среда: пар, вода, воздух.

Температура рабочей среды, С: от +5 +150.

Присоединение к трубопроводу: фланцевое с присоединительными размерами ГОСТ 12815-80.

Материал корпуса: ковкий чугун.

Привод: электромагнитный (переменный ток 220В, 380В).

Клапан 15кч892п3м

 выпускается трех диаметров, мм: 25, 50, 65.

Давление рабочее Ру, МПа (кгс/см2): 1,6(16).




Проход условный Ду (мм.)

Масса,
кг

Напряжение питания

Род тока

Время открытия клапана, сек. не более

Время закрытия клапана, сек. не более

25

15,5

220 В, 50 Гц

Переменный

0,5

1,0

50

20,0

220 В, 50 Гц

Переменный

0, 5

1,0

65

31,0

220 В, 50 Гц

Переменный

0, 5

1,0

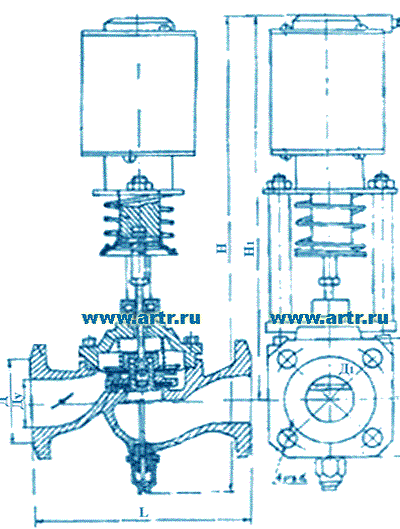

Габаритные и присоединительные размеры



Клапан электромагнитный 15кч892п3м


Ду, мм

L

B

H

H1

D

D1

b

d

Масса,
кг

25

160

90

480

390

68

85

14

14

17

50

230

125

545

395

102

125

18

16

21

65

290

140

600

440

122

145

20

18

33




Общие данные о клапанах


Клапан 15кч892п3м применяется в качестве управляемого дистанционно запорного устройства в трубных водопроводах или паропроводах. Дистанционное управление электрическое, запор электромагнитный.

Клапан выпускаются трех модификаций: под рабочее напряжение 110, 220 и 380 вольт переменного тока.

Клапаны выпускаются в нормально-закрытом (НЗ) состоянии, т.е. при отсутствии питания в сети переменного тока затвор располагается в закрытом положении. Вентили имеют дублирующее устройство для ручного открывания затвора при отсутствии напряжения и тока в сети.

Корпус клапана 15кч892п3ми изготавливается из ковкого чугуна, преимуществом которого перед сталью является высокая коррозийная стойкость. Выпускаются клапаны диаметром 25, 50 и 65мм. Тип соединения клапана к трубопроводу фланцевый с присоединительными размерами по ГОСТу 12815-80. Рабочее давление 1,6 МПа или 16 кгс/см2 . Эксплуатируется только в положительном интервале температур: от 5 до 150 градусов по Цельсию.


Технические данные клапана


Тип клапана 15кч892п3м – проходной, мембранный, сальниковый с разгрузочным золотником.


Рабочее давление клапана 15кч892п3м Рр = 1,6 МПа (16кгс/см2) для Ду25, Ду50; Рр = 0,63 МПа (6,3кгс/см2) для Ду65.
Подача среды – на золотник
Присоединение к трубопроводу – фланцевое.
Мощность электромагнита тягового – 500 Вт, электромагнита защелки – 160 Вт.
Установочное положение на трубопроводе – электромагнитом вверх. Угол наклона до 15о.
Время открытия – не более 2с.
Время закрытия – не более 7с.
Степень защиты – IP 23 по ГОСТ 14255-69.
Номинальная частота включений в час – 120.
Герметичность основного и разгрузочного золотников в зависимости от давления и среды:


Среда

Рр МПа (кгс/см2)

  Допускаемые протечки см3/мин, не более

Вода

0,2 (2)

6

0,63 (6,3) 4

1,6 (16)

2

Воздух

0,2 (2)

2

0,63 (6,3) 1
1,6 (16) 1
