Клапан 15кч848п (СВМА)


Клапаны запорные электромагнитные

Клапан 15кч848п (СВМА)

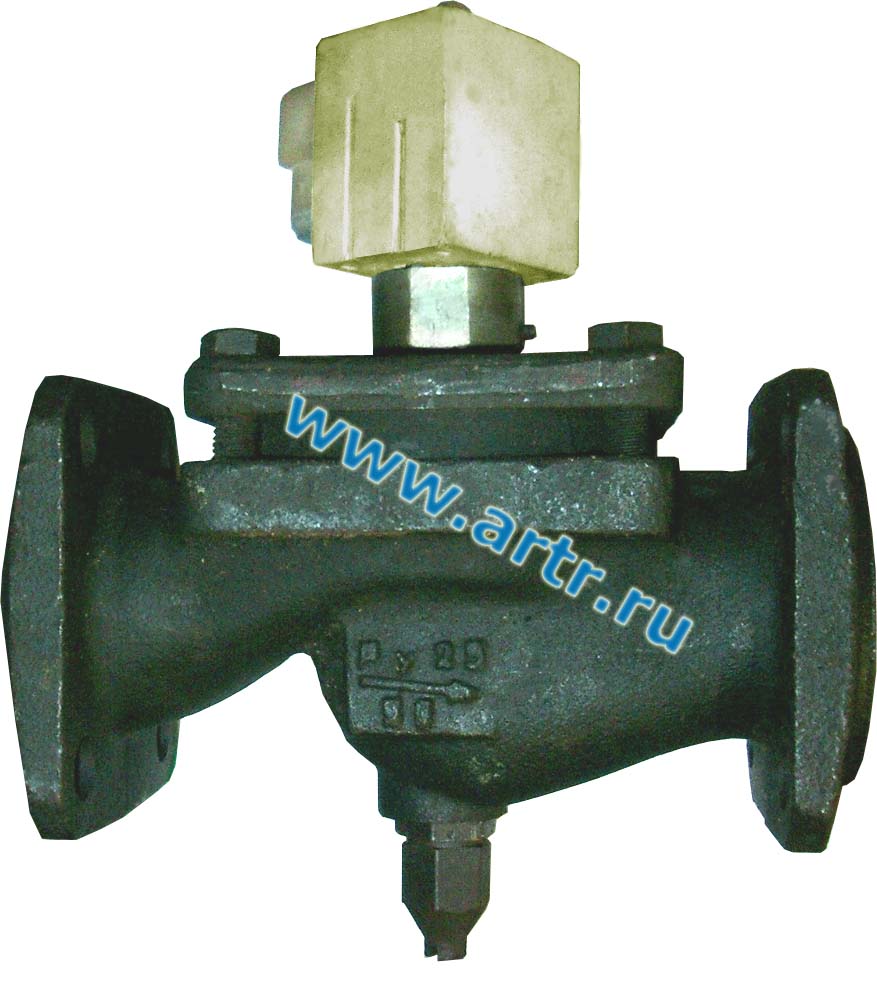

Клапан 15кч848п СВМА

Клапан электромагнитный 15кч848п применяется на трубопроводах холодильных промышленных установок в качестве запорных двухпозиционных устройств с дистанционным управлением.



Условный диаметр Ду, мм - 25, 40, 50, 65.

Условное давление 2,5 МПа.

Тип присоединения клапана фланцевый, приемные фланцы 3-го исполнения на Ру25 (ответные 2-го исполнения).

Рабочая среда - жидкий и газообразный хладон, аммиак от -40 до +45; водные растворы NaCl, CaCl, этиленгликоль, воздух от -40 до +45; вода от+1 до +45.
Материал корпуса ковкий чугун.

Управление - Электромагнит типа СКМ-А25

Время открытия, сек. не более - 10


Примечания: Исполнение клапана 15кч848п нормально-закрытое (НЗ), т.е. когда при отсутствии питания в сети переменного тока затвор клапана закрыт.




Характеристика электромагнитов клапана 15кч848п


Наименование,

Проход условный Ду (мм.)

Давление Ру, МПа (кгс/см2)

L, мм

Масса, кг

Напряжение питания

Род тока

Время закрытия клапана, сек. не более

15кч848п Ду25

2,5 (25)

160

6,7

220В

Переменный

5

15кч848п Ду40

2,5 (25)

170

8,5

220В

Переменный

5

15кч848п Ду50

2,5 (25)

230

12

220В

Переменный

10

15кч848п Ду65

2,5 (25)

290

25,5

220В

Переменный

10

Монтажная длинна (L) клапана имеет стандартный размер. Клапан имеет разборный корпус. Для клапана можно заказать дополнительную электромагнитную катушку. На клапане установлен ручной дублер, позволяющий открыть затвор клапана при отсутствии электропитания.




ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КЛАПАНА 15кч848п


К монтажу эксплуатации и обслуживанию клапана 15кч8484п допускается персонал, обслуживающий объект, изучивший устройство клапанов, правила техники безопасности, требования руководства по эксплуатации и имеющий навыки работы с клапанами.
Рабочие среды, проходящие через клапан 15кч8484п, должны соответствовать требованиям стандартов и техническим условиям на них. Гарантийные обязательства завода-изготовителя на клапан СВМА изложены в паспорте на конкретное изделие.
Ручной дублер при работе клапана в автоматическом режиме (от электромагнитного привода) должен находиться в крайнем нижнем положении.




УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ КЛАПАНА 15кч848п


Для обеспечения безопасности работы КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
Производить работы с клапаном 15кч8484п по установлению неисправностей и снимать его с трубопровода при наличии давления рабочей среды в трубопроводах и не отключенном электромагните.
Эксплуатировать клапан при отсутствии эксплуатационной документации.
Применение клапана на среды и параметры, несоответствующие паспорту.
Применять для затяга крепежных деталей рычаги, удлиняющие плечо рукоятки.
Использовать в качестве опоры для трубопровода.
Требования техники безопасности при монтаже и эксплуатации по ГОСТ 12.2.063-81.
Работа клапана с неисправным заземлением не разрешается.
Запрещается заземление клапана на газогорелочное оборудование и газопроводы.
Клапан мембранный 15кч8484п должен устанавливаться на оборудовании и трубопроводах, оснащенных компенсаторами, исключающие какую-либо вибрацию и ударные нагрузки.




ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КЛАПАНА 15кч848п


Неисправность клапанов 15кч8484п, возможная причина и способы устранения.
При включении электромагнита в сеть клапан 15кч8484п не открывается, не происходит подача среды из напорного трубопровода. Отсутствует напряжение в электрической цепи. Проверить наличие напряжения.
Нет контакта в клеммах. Проверить контакты в клеммах.
Повреждена мембрана. Заменить мембрану.
При отключении электромагнита от сети, клапан 15кч8484п не закрывается, не прекращается подача потока рабочей среды. Засорилось разгрузочное отверстие. Разобрать клапан, прочистить отверстие.
Заедает сердечник электромагнита. Заменить пружину электромагнита.
Заменить сердечник.
Заменить электромагнит.
Нарушение герметичности прокладочных соединений. Течь среды через прокладочные соединения. Ослаблена затяжка болтов. Равномерно, без перекосов подтянуть болты.
Повреждена прокладка. Заменить прокладку




РЕСУРСЫ, СРОК СЛУЖБЫ, ХРАНЕНИЕ И ГАРАНТИЯ НА КЛАПАН 15кч848п


Гарантийная наработка клапана 15кч8484п – не менее 45000 циклов в пределах гарантийного срока эксплуатации. Полный средний срок службы – не менее 10 лет. Полный средний ресурс клапана – 160000 циклов. Наработка на отказ – не менее 50000 циклов.
Изготовитель гарантирует работоспособность клапана в течении 18 месяцев со дня ввода в эксплуатацию, но не более 3 лет со дня консервации изделия.
Срок хранения 1 год в законсервированном виде в упаковке завода-изготовителя в складских помещениях.
Вариант упаковки – ВУ-0.
Условия транспортирования и хранения З (ЖЗ).
Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.

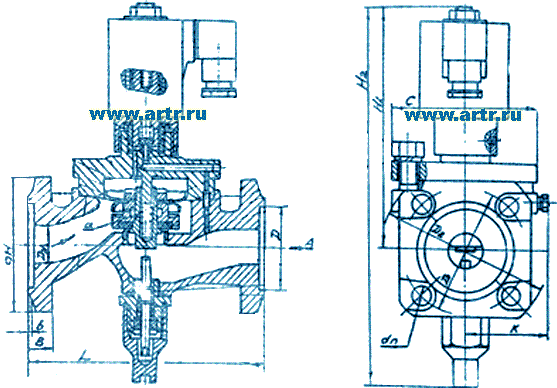

Габаритные и присоединительные размеры


Клапан электромагнитный - 15кч848п


Наименование

Ду

D

D1

De

0H

H1

H2

L

C

K

B

b

a1

d

n

Масса,
кг

15кч848п Ду25

25

58

85

115

90

165

245

160

100

60

16

2

3

14

4

6.7

15кч848п Ду40

40

76

110

145

110

167

258

170

105

63

18

3

3

18

4

8.5

15кч848п Ду50

50

88

125

160

125

170

372

230

128

74

20

3

3

18

4

12

15кч848п Ду65

65

110

145

180

140

217

370

290

222

-

22

3

3

18

4

25.5
