Клапан 13нж829р1


Клапаны запорные электромагнитные / Клапан 13нж829р

Клапан 13нж829р1




Клапан 13нж829р1

Клапан 13нж829р1 предназначен: для использования в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Наименование Клапан 13нж829р1
Условное обозначение Клапан Т26316-015-01
Проход условный Ду ,мм 15
Давление рабочей среды Рр, МПа (кгс/см2) до 0,25 (2,5)
Пропуск среды в затворе, см3/мин, не более не допускается
Мощность для постоянного тока, Вт 50
для переменного тока, В•А 50
Степень защиты оболочки электромагнитного привода IP 54
Режим работы ПВ 100
Присоединение к трубопроводу муфтовое
Вид действия нормально - закрыт
Направление подачи рабочей среды на золотник
Климатическое исполнение У3 ГОСТ 15150-69
Материал основных деталей Сталь 08Х18Н10Т
Изготовление и приемка ТУ 26-07-055-2000




Наименование

Рабочая среда

Температура рабочей среды, °С

Характеристика электромагнита

Масса,

кг

Напря-жение, В

Частота, Гц

Род    тока

13нж829р1

топливо дизельное и печное

20 (топливо)

220

50

Переменный

4,5

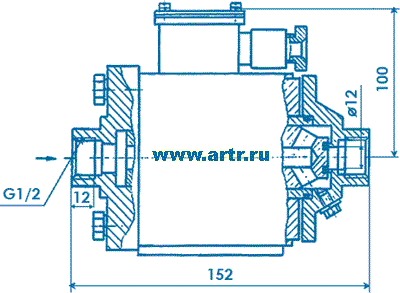

Клапан с электромагнитным приводом 13нж829р1




Клапан с электромагнитным приводом  13нж829р1

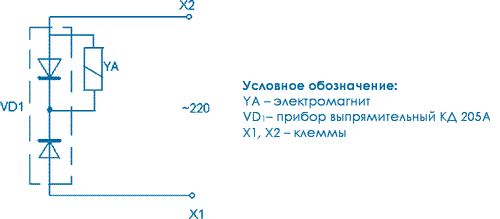

Принципиальная электрическая схема для клапана 13нж829р1



Клапан 13нж829р1


 Пример обозначения клапана с электромагнитным приводом Ду 15 , для топлива с напряжением 220 В переменного тока при заказе: «Клапан с электромагнитным приводом Ду 15, 13нж829р1 (Т 26316-015-01) ТУ 26-07-055-2000»
