Сильфоны многослойные ТУ 3 121 81 исп.2



Назначение многослойных сильфонов


Технические условия ТУ 3-121-81 распространяются на сильфоны многослойные разделительные и компенсаторные без приваренных концевых деталей, предназначенные для работы в средах, не вызывающих коррозии металла при температуре от 4 до 673 К (от минус 269 до плюс 400 С). Сильфоны по ТУ 3-121-81 изготавливаются двух исполнений: 1 – с внутренним посадочным диаметром бортиков; 2 – с наружным посадочным диаметром бортиков. Сильфоны поставляются герметичными и прочными. Сильфоны поставляются пассивированными. Внешний вид покрытия Хим.Пас. по ГОСТ 9.306 соответствует требованиям ГОСТ 9.301. Транспортирование сильфонов в упаковке завода-изготовителя производится всеми видами транспорта в крытых транспортных средствах. Условия хранения сильфонов должны соответствовать группе 2 (С) по ГОСТ 15150 при отсутствии паров кислот и щелочей.


Основные технические данные многослойных сильфонов


Диаметр внутренний от 30 до 219 мм
Диаметр по сильфону от 40 до 268 мм
Рабочее давление до 25 кг/см2
Монтажные размеры
от 27 до 222 мм
Тип присоединения - под приварку


Материалы применяемые для изготовления многослойных сильфонов


Сильфоны многослойные по ТУ 3-121-81 изготавливаются из коррозионно-и жаростойкой стали марки 03Х18Н10Т, 05Х18Н10Т, 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632, марки 09Х18Н10Т, 06Х18Н10Т по ГОСТ 10498. Сталь и сварной шов трубок-заготовок проверяются на стойкость к межкристаллитной коррозии в соответствии с требованиями ГОСТ 6032.


Рабочая среда

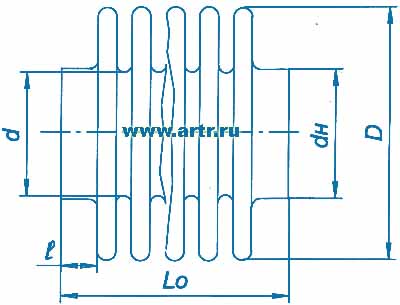

Габаритные и присоединительные размеры многослойных сильфонов





Марка сильфона

d, мм

dв, мм

Длина сильфона Lo, мм

длина бортика сильфона, мм

Эффективная площадь, см2

Максимальный рабочий ход, мм

Максимальное рабочее давление, МПа

40-38-0,25х2

30,0

31,0

222,0

13,0

9,6

30,0

2,00

75-21-0,16х2

59,0

60,0

136,0

6,0

35,2

20,0

0,50

76-4-0,3х2

58,6

59,28

35,0

8,0

35,7

3,0

1,00

80-2-0,24х3

62,0

65,00

27,0

7,50

41,2

 1,5

1,00

96-4-0,24х2

 80,5

83,00

 29,0

7,50

61,0

2,0

2,00

98-3-0,24х3

80,5

83,00

33,0

7,50

62,5

 2,1

2,50

98-4-0,24х3

80,5

83,00

39,0

7,50

62,5

2,8

2,50

106-2-0,24х3

89,5

92,00

27,0

8,00

76,8

1,5

2,50

106-4-0,24х3

89,5

92,00

38,0

8,00

76,8

3,0

2,50

208-8-0,35х2

168,0

170,00

93,0

12,00

275,0

10,0

1,10

240-5-0,3х3

198,0

200,00

102,5

10,00

379,0

10,0

0,80

268-6-0,5х2

219,0

221,00

74,0

12,00

470,0

10,0

1,10




Пример условного обозначения сильфонов ТУ 3-121-81 исполнение 2:


Марка сильфона многослойного: 40-38-0,25х2 где:

40 – диаметр по гофрам D, мм
38 – количество гофр
0,25 – толщина слоя трубки-заготовки
2 – количество слоев


Cильфоны многослойные по ТУ 3-121-81 исполнение 2 предназначены для работы в качестве разделителей сред, уплотнительных элементов, а так же в качестве компенсаторов тепловых перемещений трубопроводов и гасителей вибрации частей трубопроводной арматуры для нефтяной, газовой и химической промышленности. Все сильфоны поставляемые компанией "АрмаТрейд" имеют заводской паспорт и сертификат соответствия.
