Задвижка клиновая 30нж76нж, 30нж576нж, 30нж976нж


Задвижки / 30нж76нж / 30нж576нж / 30нж976нж

Задвижка клиновая 30нж76нж, 30нж576нж, 30нж976нж




Задвижка 30нж76нж, 30нж576нж, 30нж976нж

Наименование: Задвижка клиновая с выдвижным шпинделем
Обозначение: 30нж76нж, 30нж576нж, 30нж976нж
Назначение: Применяется для жидких и газообразных сред с Тр не более 425 °C.
Для газообразных нефтепродуктов применяются задвижки из ст. 15Х5М..
PN 6,3 МПа (63 кгс/см2).
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, исп. 3 ряд 2
Материал основных деталей: 12Х19Н9ТЛ, 12Х18Н12М3ТЛ, 20ХН13, 15Х5М
Класс герметичности: по ГОСТ 9544-93 А, В (по требованию заказчика)
Управление: 30нж76нж - ручное Ду50-150,
30нж576нж - редукторное Ду200-600,
30нж976нж - от электропривода Ду50-600
Установочное положение: любое, кроме электроприводом вниз
Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У", "Т", "УХЛ".
Изготовление и поставка: по ТУ 3741-001-00218162-2005

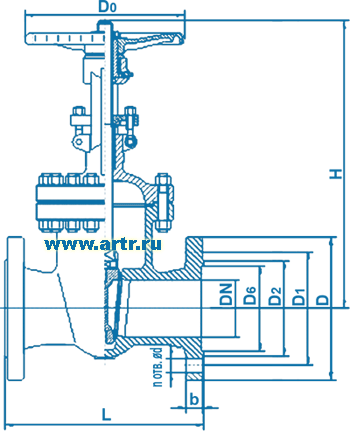

30нж76нж, 30нж576нж, 30нж976нж


DN

L

D

D1

D2

D6

Do

H

b

Ød-n

Масса, кг

фланц.

с отв.
 фланц.

50

250

175

135

102

88

200

372

23

22-4

38

51

80

310

210

170

133

121

250

442

27

22-8

66

87

100

350

250

200

158

150

280

504

29

26-8

98

130

150

450

340

280

212

204

350

641

35

33-8

197

268

200

550

405

345

285

260

400

785

41

33-12

382

489

250

650

470

400

345

313

450

960

45

39-12

480

638

300

750

530

460

410

364

500

1080

50

39-16

670

884

350

850

595

525

465

422

600

1220

56

39-16

900

1177

400

950

770

585

535

474

600

1351

62

45-16

1300

1698

500

1150

800

705

615

576

750

1655

66

52-20

1950

2410

600

1350

925

820

735

678

900

1961

71

56-20

2390

3020
