Кран муфтовый КШЗ 16-32 РМЛ нж


Краны шаровые / Кран муфтовый КШЗм

Кран муфтовый КШЗ 16-32 РМЛ нж



Кран шаровой нержавеющий муфтовый КШЗ 16-32 РМЛ нж

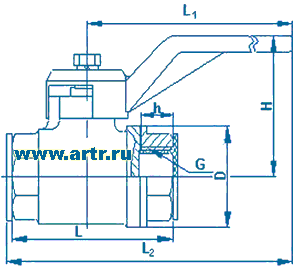

Наименование

Размеры, мм

Масса,
кг

Ду

G

L

L1

L2

h

D

H

КШЗ 16 32 РМЛ нж

32

11/4"

100

155

200

18

60

96

1,32


Область применения: Кран КШЗ применяется в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, фармацевтической, химической, нефтехимической промышленности.
Направление потока - любое.
Управление - ручное, осуществляется поворотом ручки на 90°.
Пространственное положение на трубопроводе - произвольное.
Рабочая температура - до 185°С.
Давление - до 1,6 МПа.
Среда - вода, пар, спирт, масло ( растительное, моторное, гидравлическое, трансформаторное ), нефтепродукты, растворители и другие неагрессивные к проточной части среды.
Класс герметичности - А по ГОСТ 9544-93.
Сертификат соответствия № РОСС RU АЯ 45.ВО 1115 от 22.06.1999.
Гигиенический сертификат №68.1.3.370.П.278.6.99 от 15.08.1999.

Кран КШЗм муфтовый должен эксплуатироваться на средах и при давлениях предусмотренных технической документацией  и настоящим ТУ. Кран КШЗм муфтовый относится к классу ремонтируемых, восстанавливаемых изделий с нерегламентированной дисциплиной восстановления и вынужденной продолжительностью эксплуатации. Полный средний ресурс крана муфтового КШЗм  муфтового - 5000 циклов. Полный срок службы  не менее 10 лет. Хранение крана должно осуществляться в закрытом помещении или под навесом при температуре окружающей среды от -40 до + 40 С. Гарантийный срок службы 18 месяцев с момента ввода изделия в эксплуатацию при наработке, не превышающей количества циклов, указанных в паспорте изделия, но не более 2-х лет после отгрузки заказчику.  Кран КШЗм  муфтовый монтируется с помощью стандартных сгонов и муфт с герметизацией резьбы лентой ФУМ или паклей, пропитанной железным суриком. Произвести гидравлические испытания крана КШЗм  муфтового в составе гидравлических испытаний трубопровода. Течи в соединениях крана муфтового КШЗм  муфтового с трубопроводов не допускается.

Кран КШЗм предназначен для применения в качестве запорного устройства на трубопроводах и изготавливается на условный диаметр от 32 до 100 мм и рабочее давление 16 кг/см2,  имеет муфтовый тип присоединения, нержавеющий корпус из стали 12х18н10т, применяется для пищевых продуктов, для воды, для спирта, для патоки, для агрессивных сред, для растворителей, для кислоты, для нефтепродуктов.
