Краны запорные

11с32п


Кран шаровой 11с32п предназначен для применения на трубопроводах в качестве запорного устройства.


Кран 11с32п

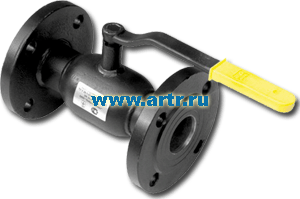

Кран шаровой 11с32п

Кран 11с32п стальной шаровой с цельносварным корпусом имеет тип присоединяется: фланец /фланец.

Кран шаровой 11с32п изготавливается на условный диаметр Ду15-200мм.

Условное рабочее давление диаметром Ду15-200мм: Ру25 кг/см2 .

Рабочая среда:  для воды (питьевого и технического назначения), для  пара, для сжатого воздуха, природного газа, для нефтепродуктов.

Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Кран шаровой 11с32п не требует технического обслуживания.

Материалы крана: Корпус, ракоятка – сталь 20; Шар, шток – нержавеющая сталь 20х13; Винт, гайка, шпилька, шайба – сталь 10; Уплотнительные кольца шара– фторопласт Ф4К20; Прокладки – фторопласт Ф4; Уплотнительные кольца штока - резина ИРП-1287.

Класс герметичности затвора: «А».

Показатель надежности  – 7000 циклов.

Срок службы - 10 лет.

На все шаровые краны : гарантия 18 месяцев.

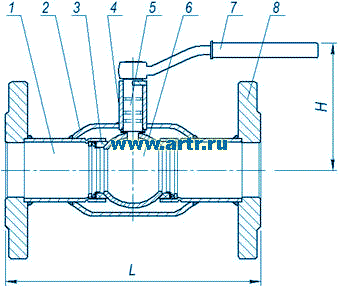

Габаритные и присоединительные размеры крана 11с32п



11с32п

Наименование деталей

1

Патрубок

2

Корпус

3

Шайба стопорная

Пружина тарельчатая

Втулка крепежная

Кольцо уплот. пробки шаровой

4

Стакан

5

Шток

Прокладка штока

Кольцо упл. штока

Штифт

6

Пробка шаровая

7

Ручка поворотная

Болт крепежный

8

Фланцы соединительные


Ду, мм

Диаметр прохода, мм



Размеры, мм

 Масса, кг

L

H

A

Ду15

15

130

90



2,1

Ду20

20

150

90



2,6

Ду25

20

160

105

175

3,1

Ду32

25

180

110

175

4,9

Ду40

32

200

115

170

5,6

Ду50

40

230

120

250

7,8

Ду65

50

270

130

250

9,8

Ду80

65

280

170

270

13,3

Ду100

80

300

180

270

18,6

Ду125

100

325

190



23.2

Ду150

125

350

200



38,0

Ду200

150

400

220



47,2


Кран шаровой 11с32п отличаются европейским качеством и умеренной ценой, что делает данные краны весьма конкурентоспособными по сравнению с импортными аналогами.
1. Один из главных элементов шарового крана это запорный шар. У кранов BREEZE он выполнен из бесшовной трубы, в то время как многие производители делают свои шары для кранов из листа с применением сварки, в связи, с чем на шаре появляется шов, который  дополнительно нагружает фторопластовые уплотнения, уменьшая срок службы. Вследствие этого показатель надежности, наработка на отказ, у кранов составляет 2500 циклов, в отличие от аналогичных кранов у которых он составляет 500 циклов.
2. В шаровый кранах кранах 1используются кольца из фторопласта с добавлением графита Ф4К20. Графит позволяет увеличить износостойкость почти на два порядка, а значит и ресурс самого крана.
3. Стяжные краны сделаны из более толстостенного корпуса. Вес крана Ду80 приблизительно на 20% больше аналогов произведенных на территории СНГ, а Ду150 доходит до 50%.
4. Качество продукции проверено многолетней безаварийной эксплуатацией.

   Кран шаровый фланцевый 11с32п BREEZE серия EUROPE шаровой стальной цельносварной стандартнопроходной фланцевый предназначен для полного перекрытия питьевой и технической воды, пара, нефтепродуктов или природного газа в трубопроводах. Этот уникальный кран соответствует самым высоким мировым стандартам и рекомендован к применению в системах тепловодоснабжения, в нефте- и газопроводах, в сфере жилищно-коммунального хозяйства, в промышленных и строительных комплексах. Монтаж крана производится только в закрытом положении. Кран  следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Открытие крана производится поворотом ручки-рычага против часовой стрелки до упора, закрытие - по часовой стрелке. Положение ручки параллельно проходному каналу шара соответствует полному открытию крана. Существуют ограничители хода как для полного открытия, так и для полного закрытия. Использовать кран  в качестве регулирующего или дроссельного устройства не допускается.

Преимущества шаровых кранов 11с32п:
- европейское качество
- низкая цена по сравнению с европейскими аналогами
- строительная длина соответствует кранам ведущих мировых производителей
- универсальность - помимо жидких сред, используются и для природного газа
- не требуют обслуживания (подтягивание и смазка)
- благодаря цельносварной конструкции краны 11с32п имеют высокий класс герметичности и меньший
  вес по сравнению с кранами других конструкций
- нержавеющие шар и шток
- шар крана 11с32п изготовлен из бесшовной трубы, что повышает его рабочий ресурс
- шток крана имеет двойное уплотнение и защищен от вырывания специальной конструкцией, что обеспечивает
  безопасность
- в качестве уплотнительного материала шара используется фторопласт Ф4К20, который в два раза превосходит
  по износостойкости обычный фторопласт Ф4
- сварной шов между корпусом и фланцами проконтролирован ультразвуковым методом по всей его длине
- ручка крана съемная и переставляется на 180°
- устанавливается кран на трубопроводе в любом положении (горизонтально или вертикально)
- гарантия 18 месяцев, срок эксплуатации до 10 лет , наработка на отказ - не менее 7000 циклов


Кран 11с32п изготовлен, проверен и испытан в соответствии с ГОСТами и Техническими Условиями, разрешен к применению на территории Российской Федерации, что подтверждено сертификатом, разрешением на применение и санитарно-эпидемиологическим заключением.
