Кран 11б34бк /  11б40бк


Краны запорные

Кран 11б34бк /  11б40бк



Кран 11б34бк /  11б40бк

Рабочая среда природный газ
Температура рабочей среды 50 оС
Рабочее давление 1, 0 МПа(10 кгс/см2)
Герметичность затвора по ГОСТ 9544-93 класс В
Присоединение к трубопроводу муфтовое по ГОСТ 6527-68
Установочное положение любое
Направление подачи рабочей среды любое
Климатическое исполнение У1 ГОСТ 15150-69
Материал основных деталей латунь  ЛЦ40Сд



Краны конусные натяжные 11б34бк и кран 11б40бк муфтовые применяются на газопроводах низкого давления в жилых и общественных зданиях, на бытовых объектах.

Между пробкой и крышкой установлена пружина для подтяжки пробки. В верхней части корпуса расположена рукоятка для поворота пробки. Рабочая среда подается в любом направлении. Кран устанавливается на трубопроводе в любом положении.

Технические характеристики

Рабочая среда — топливный газ температурой до 50° С. Рассчитан на Pу 0,01 МПа.

Присоединение к трубопроводу — муфтовое по ГОСТ 6527-68.

Герметичность затвора — по классу В (А) ГОСТ 9544-93.

Материал корпуса, пробки — латунь ЛЦ 40С.

Гарантийная наработка  — 3300 циклов.

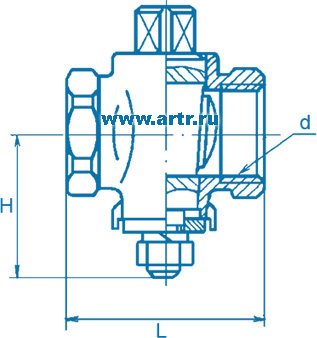

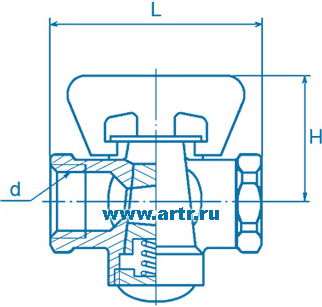

Кран 11б34бк конусный Кран 11б40бк конусный
Кран 11б34бк конусный Кран 11б40бк конусный


Габаритные и присоединительные размеры


Условное обозначение

Условный проход Ду

d

L, мм

Н, мм

Масса,

кг, не более

11б34бк

15

G 1/2

55

32

0,16

20

G 3/4

65

37

0,29

11б40бк

25

G 1

72

50

0,60

32

G 1 1/4

85

0,80
