Краны
запорные
|
Кран
11б27п1
|
|
|
|

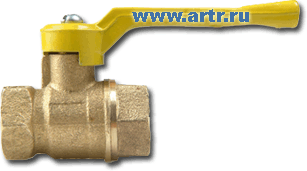

Кран
шаровой 11б27п1
предназначен для применения в качестве
запорного устройства на трубопроводах для воды,
для пара, для масла и других сред, нейтральных к материалам деталей кранов. |
|
Установочное положение любое, направление подачи рабочей
среды любое. Полное открывание или
закрывание производится вручную, поворотом ручки на 90о. |
|
|
|
|
|
 |
Рабочая среда |
вода, пар при температуре до
150оС |
|
Рабочее давление |
1,6 МПа (16 кгс/см2) |
|
Герметичность затвора по
ГОСТ 9544-93
|
для газа:
класс А |
|
для воды: класс В
|
|
Материал основных деталей |
латунь ЛЦ40Сд |
|
Материал уплотнительных
седел |
фторопласт Ф-4 |
|
|
|
|
Во время
эксплуатации пробка
должна находиться в положении "закрыто" или
открыто. при нахождении пробки в
промежуточном положении ресурс крана
уменьшается по сравнению с установленным. Перед установкой
на трубопровод кран 11б27п1
должен быть собран, ручка снята, а
пробка находиться в положении "открыто". |
|
|
|

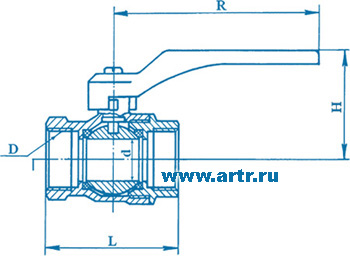

Габаритные и присоединительные размеры
11б27п1
|
|
|
|
Проход условный, Ду |
D |
d, мм |
L, мм |
H, мм |
R, мм |
Масса, кг |
|
Ду15 |
G 1/2 |
13 |
48 |
42 |
90 |
0.145 |
|
Ду20 |
G 3/4 |
18 |
58 |
46 |
90 |
0.210 |
|
Ду25 |
G 1 |
24 |
72 |
60 |
120 |
0.335 |
|
Ду32 |
G 1 1/4 |
31 |
88 |
65 |
120 |
0.560 |
|
Ду40 |
G 1 1/2 |
37 |
94 |
75 |
130 |
0.880 |
|
Ду50 |
G 2 |
48 |
114 |
88 |
160 |
0.1320 |
|
|
|
|
|
|
|
|
|
