Гибкая вставка резиновая   Резиновая гибкая вставка изготавливается из ударопрочной резины, которая не расслаивается в результате воздействия различного типа нагрузок, и обеспечивает хорошую герметичность стыкам в местах фланцевого соединения. Эластичная вставка также имеет устойчивость к механическим колебаниям, невоспламеняемая, устойчива к проводимым средам трубопроводной системы и сохраняет свои свойства при температурах до +100°C.
   Гибкая вставка разработана для гашения вибрации и поглощения механических колебаний возникающих в системе, а также предотвращения распространения шума производимого различными элементами эксплуатируемого оборудования на остальную трубопроводную магистраль. Как правило такие вибрации возникаю в результате работы насосного оборудования, посторонние шумы также могут возникать в результате работы автоматизированной запорной арматуры. Кроме того гибкая вставка резиновая частично принимает на себя и компенсирует деформации трубопровода, связанные с температурными изменениями в системе или окружающей среде. Конструкция изделия и свойства используемых материалов позволяют применять его не только на трубопроводах с жидкой проводимой средой но и в системах проводящих технический воздух, в пределах нагрузок допущенных заводом производителем.
   Широкий диапазон воспринимаемых нагрузок и продолжительный сроку эксплуатации, делают эти изделия одними из самых популярных компенсирующих и виброгасящих устройств. Спрос на данные изделия остается достаточно высоким, гибкая вставка всегда поддерживается в наличии, что позволяет купить наиболее распространенные диаметры при первой необходимости. Благодаря высокому спросу и массовому производству, завод производитель сохраняет стабильный прайс на гибкие вставки в течении длительного времени. По сравнению с многими, аналогичными по назначению устройствами, цена на такие изделия как гибкая вставка остается достаточно невысокой и конкурентноспособной.



Гибкая вставка фланцевая

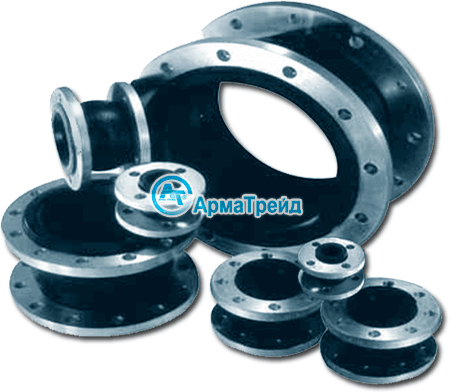

Гибкая вставка резиновая фланцевая

DN, мм

Ру, кг/см2

Количество
отверстий
на фланце Ру 10-16

Компенсируемые отклонения

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

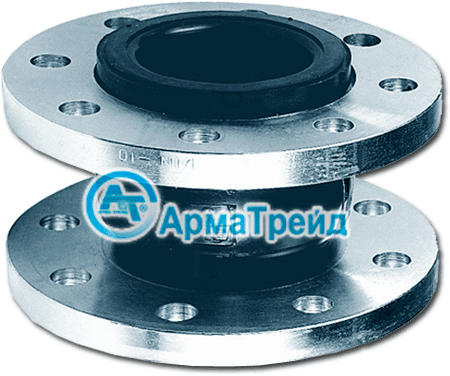

Гибкая вставка фланцевая

Ду32

10-16

4

12

19

14

15

Ду40

10-16

4

12

19

14

15

Ду50

10-16

4

12

19

14

15

Ду65

10-16

4

12

19

14

15

Ду80

10-16

4

12

19

14

15

Ду100

10-16

8

12

19

14

15

Ду125

10-16

8

12

19

14

15

Ду150

10-16

8

12

19

14

15

Ду200

10-16

8-12

12

19

14

15

Ду250

10-16

12

16

26

22

15

Ду300

10-16

12-16

16

26

22

15

Ду350

10

16

16

26

22

15

Ду400

10

16

16

26

22

15

Ду450

10

20

16

26

22

15

Ду500

10

20

16

26

22

15

Ду600

10

20

16

26

22

15

Перекачиваемые среды: питьевая вода, другие среды, совместимые с EPDM или NBR.
Присоединение к трубопроводу: фланцевое по ГОСТ 21815-01.
Температура рабочей среды: от -10С до + 90, 110С.
Рабочее давление: 1,0 МПа ( 10 кг/см2); 1,6 МПа ( 16 кг/см2).



Гибкая вставка резьбовая муфтовая

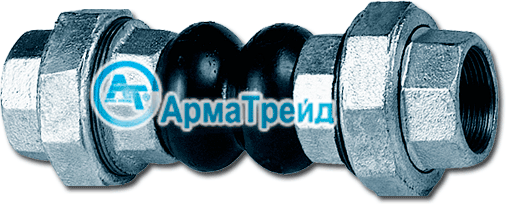

Гибкая вставка муфтовая

Ду, мм

Ру, кг/см2

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Гибкая вставка резьбовая муфтовая

Ду15

10

6

22

22

45

Ду20

10

6

22

22

45

Ду25

10

6

22

22

45

Ду32

10

6

22

22

45

Ду40

10

6

22

22

45

Ду50

10

6

22

22

45

Ду65

10

6

22

22

45

Ду80

10

6

22

22

45

Перекачиваемые среды: питьевая вода, другие среды, совместимые с EPDM или NBR.
Присоединение к трубопроводу: муфтовое (резьбовое).
Температура рабочей среды: от -10С до + 90, 110С.
Рабочее давление: 10 кг/см2 (1,0 МПа).



Виды допустимых деформаций в период эксплуатации

Вибрация   Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Смещение
вокруг оси
  Угловое
смещение
(изгиб)


Описание конструкции

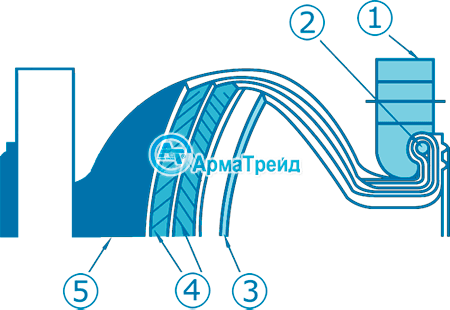

   Эластичный элемент изготовлен из жаростойкой синтетической резины специальной композиции, превосходящей по своим качествам натуральную или хлоропреновую резину. Внешний слой (5) - неопрен (EPDM), внутренний слой (3) - неопрен (NBR или EPDM в зависимости от типа). Гибкий каркас (4) - нейлоновая ткань. Пружинный фиксатор (2)- стальная проволока. Используемые материалы позволяют достичь повышенной стойкости к воздействию горячей воды и постоянную устойчивость к давлению в течении длительного периода эксплуатации, применение изделия для установки в трубопроводах транспортирующих загрязненные и сточные воды, а также для изолирования вибрационных нагрузок от работающего оборудования и потока транспортируемой среды.

   Процесс изготовления гибких вставок включает в себя комплектацию присоединительными элементами.
  Гибкая вставка фланцевая при изготовлении комплектуется присоединительными фланцами (1) по ГОСТ 21815-01 имеющими защитное покрытие. Выпускается с условными диаметрами: 25, 32, 40, 50, 65, 80, 100, 150, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 900, 1000 мм, на рабочее давление: 1,0 МПа ( 10 кг/см2), 1,6 МПа ( 16 кг/см2).
   Гибкая вставка резьбовая при изготовлении комплектуется присоединительными муфтами из серого чугуна, покрытых гальванизированным защитным слоем. Муфты состоят из нескольких деталей, каждая их которых имеет грани под гаечный ключ, для облегчения процесса установки и обслуживания. Выпускаются с условными диаметрами: 15, 20, 25, 32, 40, 50, 65, 80 мм, на рабочее давление: 1,0 МПа ( 10 кг/см2).


Гибкие вставки для насосов
Гибкие вставки для насосов

   Такой компенсатор как резиновая гибкая вставка для насосов широко применяется во всем мире многие десятилетия и не теряет своей популярности, несмотря на появление новых типов устройств схожего назначения, но значительно более дорогостоящих, технически сложных и имеющих перечень ограничений по воспринимаемым типам смещений и деформаций.

   Благодаря своей надежности, простоте при монтаже и неприхотливости в эксплуатации, гибкие вставки для насосов нашли свое применение в самых разных областях, и успешно применяются на многих типах оборудования, таком как: насосы, системы контроля воды, кулеры охлаждения, радиаторы, вентиляторы, воздушные компрессоры, системы кондиционирования и вентиляции, виброгасители, и прочих системах трубопроводов. Их применение позволяет изолировать вибрационные нагрузки от работающего оборудования и потока транспортируемой среды, защитить чувствительные компоненты и узлов от сил, производимых работающим оборудованием.

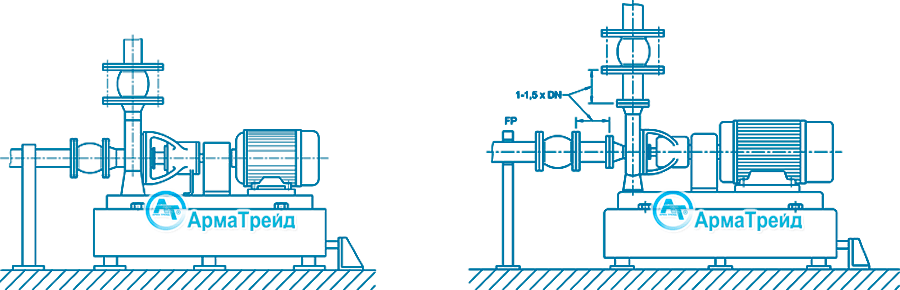

   Особенно актуально применять гибкие вставки для насосов в жилых домах и прочих зданиях и помещениях, в которых находятся люди или чувствительное оборудование. Тем более что их установка возможна не только на расстоянии в 1-1,5 диаметра внутреннего сечения от насосов но и непосредственно на присоединительные патрубки самих насосов. После установки резиновая гибкая вставка уменьшает вибрацию, обеспечивая защиту и увеличивая срок службы трубопровода, а также частично защищает оборудование от гидравлических ударов.

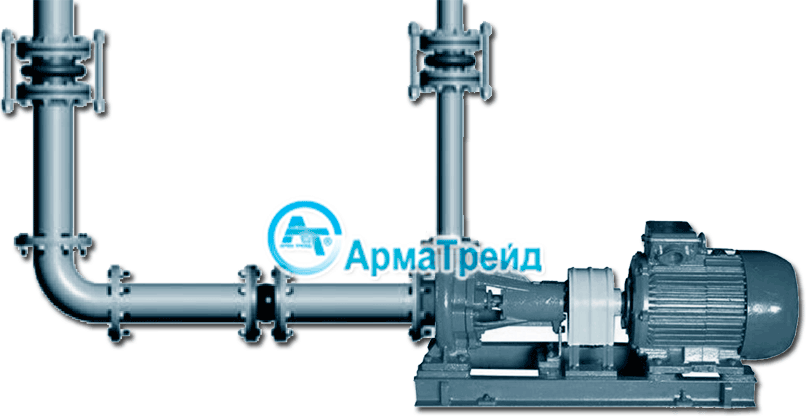

Гибкие вставки для насосов пример установки


Гибкие вставки для трубопроводов

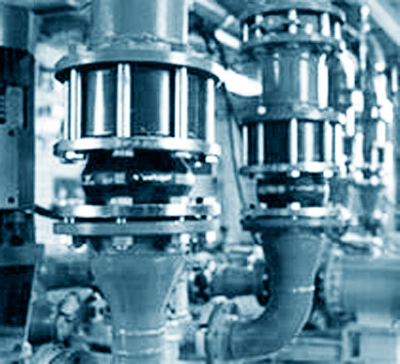

Гибкие вставки для трубопроводов   Применение изделия в трубопроводных сетях различного назначения позволяет не только понизить уровень шума и вибраций, но и эффективно бороться с многочисленными факторами способными привести к разрушению трубопровода и его фиксирующих опор.

   Компенсатор - гибкая вставка для трубопроводов применяется в системах транспортировки холодной воды, теплоносителей, загрязненных, сточных, и технических вод, в жилых и административных зданиях, в целлюлозно-бумажной промышленности, металлургической промышленности, в судостроительной промышленности, на верфях, в химической и химическо-нефтяной промышленности, а также во многих других областях производства и жилищно-коммунального хозяйства.

   Его использование позволяет: компенсировать температурные расширения трубопроводов; продольные, поперечные смещения и тепловые удлинения трубопроводов; предотвратить разрушение металлических труб из-за факторов возникающих в следствии различных причин и приводящих к деформациям трубопровода; выравнивать незначительную несоосность в трубопроводных системах, возникающую после проведенных монтажных работ; создавать гибкие соединения различного типа, а также герметичные эластичные соединения; защитить чувствительные компоненты и узлы от нагрузок создаваемых работающими устройствами задействованными в системе.

Гибкая вставка для трубопровода

Гибкая вставка
